Сведения о средстве измерений: 93168-24 Бруски контрольные

Номер по Госреестру СИ: 93168-24
93168-24 Бруски контрольные
(Обозначение отсутствует)

Назначение средства измерений:
Бруски контрольные предназначены для измерений отклонений рабочих поверхностей лекальных линеек и лекальных угольников.

сертификация программного обеспечения
Внешний вид. Бруски контрольные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Бруски контрольные
Рисунок № 1
Внешний вид. Бруски контрольные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Бруски контрольные
Рисунок № 2
Внешний вид. Бруски контрольные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Бруски контрольные
Рисунок № 3
Внешний вид. Бруски контрольные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Бруски контрольные
Рисунок № 4

Общие сведения

Дата публикации - 12.09.2024
Срок свидетельства - 11.09.2029
Номер записи - 194985
ID в реестре СИ - 1418985
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, БК-500, БК-350, БК-250,

Производитель

Изготовитель - Общество с ограниченной ответственностью ПКФ "ИНКОН" (ООО ПКФ "ИНКОН")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Бруски контрольные (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью ПКФ "ИНКОН" (ООО ПКФ "ИНКОН")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93168-24
11.09.2029
Бруски контрольные, Обозначение отсутствует
Общество с ограниченной ответственностью ПКФ "ИНКОН" (ООО ПКФ "ИНКОН") (РОССИЯ г. Челябинск)
ОТ
МП
1 год

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Бруски контрольные (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЦ СЕВР ГРУПП"
(RA.RU.314078)
  • БК-350
  • 1 1 0 0 1 1 0
    ООО НПП "ЧИЗ"
    (RA.RU.311575)
  • Нет модификации
  • БК-500
  • БК-250
  • 4 4 0 0 4 4 0

    Стоимость поверки Бруски контрольные (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Порядок работы» паспорта брусков контрольных.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений параметров отклонений от плоскостности оптических поверхностей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2819;

    ГОСТ 22601-77 «Бруски контрольные. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью ПКФ «ИНКОН» (ООО ПКФ «ИНКОН»)

    ИНН 7448215770

    Юридический адрес: 454006, Челябинская обл., г. Челябинск, ул. Российская, д. 1В,

    оф. 5

    Изготовитель

    Общество с ограниченной ответственностью ПКФ «ИНКОН» (ООО ПКФ «ИНКОН»)
    Адрес: 454006, Челябинская обл., г. Челябинск, ул. Российская, д. 1В, оф. 5

    Испытательный центр

    Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
    Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
    д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
    Тел.: +7 (495) 822-18-08
    Web-сайт: www.mcsevr.ru
    E-mail: info@mcsevr.ru

    Правообладатель

    Общество с ограниченной ответственностью ПКФ «ИНКОН» (ООО ПКФ «ИНКОН»)
    ИНН 7448215770
    Юридический адрес: 454006, Челябинская обл., г. Челябинск, ул. Российская, д. 1В,
    оф. 5

    Принцип действия бруска контрольного состоит в том, что на рабочую поверхность накладывают ребром проверяемую поверхность, например: лекальную линейку, затем по световой щели определяют характер соприкосновения рабочей поверхности лекальной линейки с рабочей поверхностью бруска контрольного. Числовое значение просвета получают, сравнивая его с «образцом просвета». Для получения «образца просвета» к рабочей поверхности плоской стеклянной пластины притирают параллельно друг к другу плоскопараллельные концевые меры длины, разность номинальных длин которых равна контролируемому размеру. Две одинаковые концевые меры большей длины притирают по краям, а концевые меры меньшей длины между ними. Тогда при наложении ребра лекальной линейки на концевые меры длины в направлении параллельном их короткому ребру получают соответствующий «образец просвета».

    Бруски контрольные выполнены из цельного бруска металла с одной или двумя рабочими поверхностями и имеют в сечении прямоугольную форму. Рабочая поверхность бруска контрольного представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. Бруски могут быть оснащены одной или двумя ручками для удобства перемещения и предотвращения влияния тепла рук.

    Бруски имеют теплоизолирующие оправы с двумя опорами, расположенными против рисок, отмечающих точки наименьшего прогиба, нанесенных на боковых поверхностях брусков.

    Бруски контрольные изготавливаются в модификациях БК-150, БК-250, БК-350, БК-500, которые отличаются между собой длиной рабочей поверхности.

    инкон

    Товарный знак

    Внешний вид. Бруски контрольные (Обозначение отсутствует), http://oei-analitika.ru

    или ' ’’ " '' наносится на паспорт брусков контрольных типографским методом, и нерабочую поверхность бруска контрольного лазерной маркировкой.

    Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую поверхность бруска контрольного лазерной маркировкой в местах, указанных на рисунках 1 и 2.

    Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.

    Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид брусков контрольных приведен на рисунках 1-2.

    Обозначение основных размеров брусков контрольных указано на рисунке 3.

    Место нанесения заводского номера

    Внешний вид. Бруски контрольные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид брусков контрольных модификации БК-350

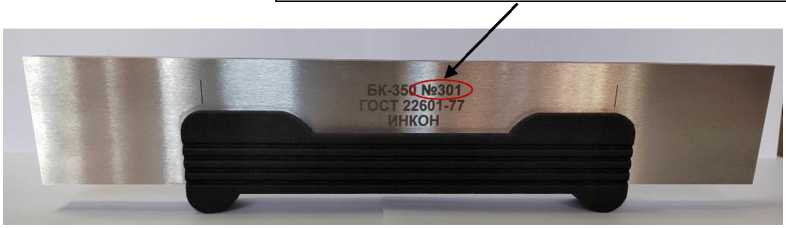

    Место нанесения заводского номера

    Внешний вид. Бруски контрольные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Общий вид брусков контрольных модификации БК-350

    Внешний вид. Бруски контрольные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 3- Обозначение основных размеров брусков контрольных


    Таблица 3 -

    Наименование

    Обозначение

    Комплектность

    Брусок контрольный

    -

    1 шт.

    Укладочный ящик (футляр)

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Основные

    Наименование параметра

    Модификация

    БК-150

    БК-250

    БК-350

    БК-500

    Длина бруска L, мм

    150

    250

    350

    500

    Ширина бруска В, мм

    15

    15

    15

    20

    Высота бруска Н, мм

    40

    60

    60

    60

    Допуск плоскостности, мкм, не более

    0,2

    0,4

    0,6

    1,0

    Изменения отклонений от плоскостности рабочих поверхностей контрольных брусков вследствие нестабильности материала в течение года, мкм, не более

    0,1

    0,2

    0,3

    0,5

    Шероховатость Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более

    0,04

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение для модификаций

    БК-150

    БК-250

    БК-350

    БК-500

    Габаритные размеры*, мм, не более:

    - длина

    150

    250

    350

    550

    - ширина

    15

    15

    15

    20

    - высота

    55

    75

    75

    75

    Масса, кг, не более

    2,0

    2,3

    2,8

    4,8

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    От +17 до +23

    80

    Примечание:

    * - габаритные размеры указаны без учета длины ручек, используемые для удобства перемещения и предотвращения влияния тепла рук
