Номер по Госреестру СИ: 93158-24
93158-24 Спектрофотометры
(SPECTRION UV)
Назначение средства измерений:
Спектрофотометры SPECTRION UV (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов в ультрафиолетовой и видимой областях спектра.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Общие сведения
Дата публикации - 08.06.2025
Срок свидетельства - 11.09.2029
Номер записи - 195001
ID в реестре СИ - 1419040
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Shenzhen ION Engineering Technologies LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрофотометры (SPECTRION UV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shenzhen ION Engineering Technologies LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90626-23 01.12.2028 |
Масс-спектрометры с индуктивно-связанной плазмой , PlasmaMS 300 Фирма "Shenzhen ION Engineering Technologies LTD." (КИТАЙ ) |
ОТ МП |
1 год |
|
92316-24 10.06.2029 |
Фурье-спектрометры инфракрасные, SPECTRION FT Фирма "Shenzhen ION Engineering Technologies LTD." (КИТАЙ ) |
ОТ МП |
1 год |
|
93158-24 11.09.2029 |
Спектрофотометры, SPECTRION UV Фирма "Shenzhen ION Engineering Technologies LTD." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Спектрофотометры (SPECTRION UV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрофотометры (SPECTRION UV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, выводить результаты измерений на встроенный в спектрофотометры экран.
Уровень защиты встроенного ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО спектрофотометров приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.X.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* X относится к метрологически незначимой части ПО и принимает значения от 0 до 9 | |
Спектрофотометры оснащены внешним ПО, позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты при помощи персонального компьютера.
Уровень защиты внешнего ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО спектрофотометров приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Prolab |
|
Номер версии (идентификационный номер) ПО |
2.X.X.XXXX* |
|
Цифровой идентификатор ПО |
- |
|
* X относится к метрологически незначимой части ПО и принимает значения от 0 до 9 | |
Влияние программного обеспечения на метрологические характеристики спектрофотометров учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:документа «Спектрофотометры
государственного регулирования соответствии с аттестованными
- разделе 5 «Эксплуатация спектрофотометра» SPECTRION UV. Руководство по эксплуатации».
Применение спектрофотометров в сфере обеспечения единства измерений осуществляется в методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация производителя фирмы «Shenzhen ION Engineering Technologies LTD», Китай;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
ПравообладательФирма «Shenzhen ION Engineering Technologies LTD», Китай
Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road,
Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение, фотоприемник, и модуля управляющей электроники. Модуль управляющей электроники и оптический модуль размещены в едином корпусе.
Оптическая схема спектрофотометров двухлучевая: один из оптических лучей проходит через кювету сравнения, другой - через кювету с исследуемым образцом (спектрофотометры комплектуются кюветами из стекла или кварца с различной длиной оптического пути). Для разложения излучения в спектр используется монохроматор голографической решеткой, в качестве источника излучения используются дейтериевая галогенная лампы, в качестве приемника излучения - кремниевые фотодиоды.
Спектрофотометры управляются или с помощью сенсорного ЖК дисплея, или помощью персонального компьютера.
Корпус спектрофотометров изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрофотометров имеет серийный номер, расположенный на табличке на задней панели спектрофотометров. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера на спектрофотометры представлено на рисунке 2.

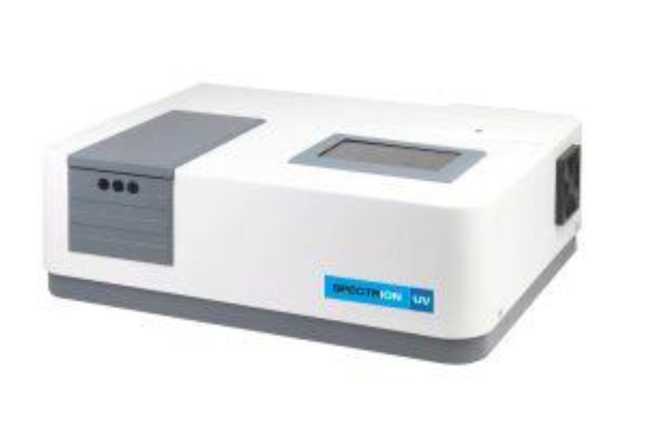

Рисунок 1 - Общий вид спектрофотометров SPECTRION UV
Место нанесения серийного номера
серийного номера на спектрофотометры SPECTRION UV
Рисунок 2 - Место
нанесения
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
SPECTRION UV |
1 шт. |
|
Кювета фотометрическая кварцевая |
- |
2 шт.1) |
|
Кювета фотометрическая стеклянная |
- |
4 шт. 1) |
|
Программное обеспечение |
ПО |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. 1) |
|
Спектрофотометры SPECTRION UV. Руководство по |
РЭ |
1 экз. |
|
эксплуатации | ||
|
Спектрофотометры SPECTRION UV. Руководство по |
РЭ ПО |
1 экз. |
|
работе с программным обеспечением | ||
|
Методика поверки |
- |
1 экз. |
|
1) опционально |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерений, нм |
от 190 до 1100 |
|
Пределы допускаемой абсолютной погрешности установки длины волны, нм |
± 1,0 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % |
± 1,0 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний оптической плотности, Б |
от -5 до 8 |
|
Диапазон спектральной ширины щели, нм |
от 0,3 до 6,0 |
|
Дискретность спектральной ширины щели, нм |
0,1 |
|
Параметры электрического питания:
|
от 198 до 242 50±1 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
470 |
|
- ширина |
610 |
|
- высота |
210 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
