Номер по Госреестру СИ: 93180-24
93180-24 Уровни
(Точинтех)
Назначение средства измерений:
по тексту - уровни) предназначены и (или) горизонтального положения
для измерений плоских и
Уровни Точинтех (далее отклонений от вертикального цилиндрических поверхностей.
Внешний вид.
Уровни
Рисунок № 1
Внешний вид.
Уровни
Рисунок № 2
Внешний вид.
Уровни
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства - 12.09.2029
Номер записи - 195007
ID в реестре СИ - 1419046
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Guilin Measuring & Cutting Tool Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Уровни (Точинтех)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Guilin Measuring & Cutting Tool Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87448-22 24.11.2027 |
Нутромеры индикаторные с ценой деления 0,01 мм, Обозначение отсутствует Guilin Measuring & Cutting Tool Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
88965-23 05.05.2028 |
Штангенрейсмасы, Обозначение отсутствует Guilin Measuring & Cutting Tool Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89204-23 01.06.2028 |
Штангенглубиномеры, Обозначение отсутствует Guilin Measuring & Cutting Tool Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91092-24 22.01.2029 |
Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм, Точинтех Guilin Measuring & Cutting Tool Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93180-24 12.09.2029 |
Уровни, Точинтех Guilin Measuring & Cutting Tool Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Уровни (Точинтех)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровни (Точинтех)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус уровня методом краски или лазерной маркировки и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта уровней.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» (с внесенными изменениями приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ГОСТ 9392-89 «Уровни рамные и брусковые. Технические условия».
ПравообладательGUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002 Тел: (86-773) 3814349, факс: (86-773) 3814270
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия уровней основан на использовании гравитационного отвеса -естественного эталона, ориентированного относительно центра Земли.
Основным элементом уровня является ампула, закрепленная в корпусе и представляющая собой стеклянную трубку, внутренняя поверхность которой изогнута по дуге определенного радиуса.
Ампула заполнена жидким наполнителем, оба конца ее запаяны, внутри ампулы находится небольшое количество воздуха. Поверхность жидкости стремится занять горизонтальное положение, а пузырек - наивысшее, поэтому при наклоне уровня пузырек будет перемещаться относительно шкалы, нанесенной на ампулу.
Уровень состоит из корпуса с установленными в него продольной и поперечной ампулами. Отсчет производится по шкале продольной ампулы. Поперечная ампула служит для контроля положения уровня на цилиндрической поверхности.
Уровни изготавливаются следующих типов:
-
- рамные - для измерений отклонений от вертикального и горизонтального положений поверхностей;
-
- брусковые - для измерений отклонений от горизонтального положения поверхностей.
На корпусе уровня рамного имеются две расположенные под углом 90° одна к другой рабочие поверхности - вертикальная и горизонтальная (верхняя), на которые может базироваться уровень при измерении плоских поверхностей, нижняя и одна из боковых рабочих поверхностей имеют призматические канавки - по ней уровень базируется при измерении цилиндрических поверхностей.
На корпусе уровня брускового имеется одна рабочая поверхность - горизонтальная. Рабочая поверхность включает в себя плоскую часть (основание) - по ней уровень базируется на плоскую измерительную поверхность, и призматические канавки - по ним уровень базируется при измерении цилиндрической поверхности.
В качестве продольной ампулы уровней применяются цилиндрические простые и цилиндрические компенсированные ампулы, соответствующие требованиям ГОСТ 2386-73.
В качестве поперечной ампулы уровней применяются цилиндрические простые ампулы с ценой деления от 3 до 6', соответствующие требованиям ГОСТ 2386-73.
Уровни рамные и брусковые могут изготавливаться как с механизмом установки на ноль для обеспечения возможности юстировки в процессе эксплуатации, так и без него, а также уровни рамные и брусковые могут изготавливаться без призматических канавок или с верхней призматической канавкой.
Пример условного обозначения рамного уровня с рабочей поверхностью длиной 200 мм и ценой деления продольной ампулы 0,02 мм/м:
Уровень рамный 200—0,02 ГОСТ 9392-89
То же, брускового уровня с рабочей поверхностью длиной 150 мм и ценой деления продольной ампулы 0,10 мм/м:
Уровень брусковый 150— 0,10 ГОСТ 9392-89
Логотип точиннм циферблат краской.
Заводской номер
наносится на паспорт уровней типографским методом, на в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой в местах, указанных на рисунках 1-2.
Сведения о цене деления наносятся на корпус уровня с помощью краски. Пломбирование уровней от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид уровней указан на рисунках 1 - 2.
Место нанесения знака утверждения типа
Место нанесения заводского номера

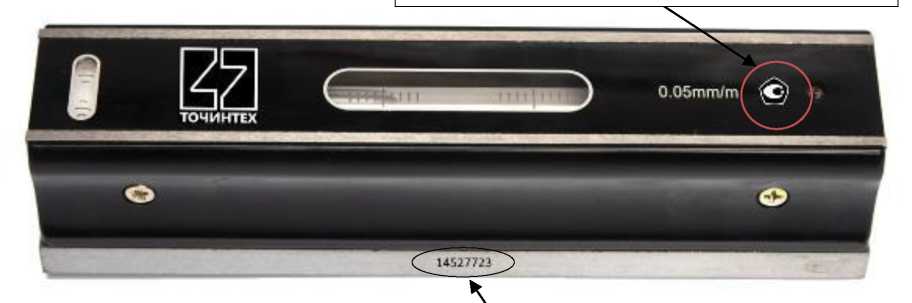

Рисунок 1 - Общий вид уровней брусковых с указанием мест нанесения знака утверждения типа и заводского номера

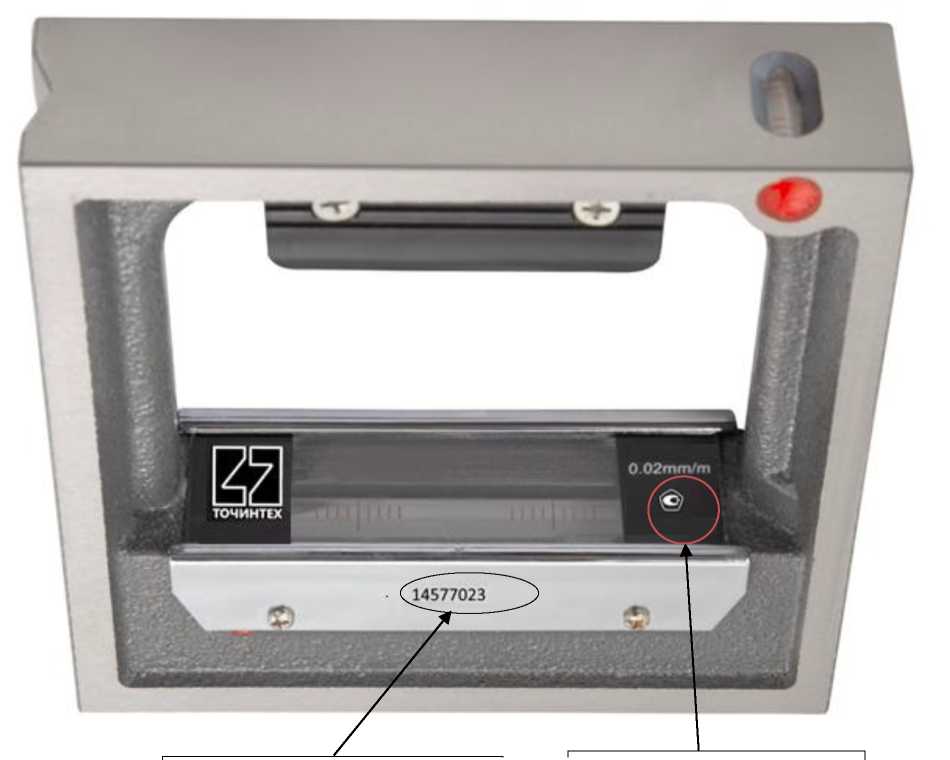

Рисунок 2 - Общий вид уровней рамных с указанием мест нанесения знака утверждения типа и заводского номера
|
