Сведения о средстве измерений: 93183-24 Полуприцеп-цистерна

Номер по Госреестру СИ: 93183-24
93183-24 Полуприцеп-цистерна
(BRIAB N-PA)

Назначение средства измерений:
Полуприцеп-цистерна BRIAB N-PA (далее - ППЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 3

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3

Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 4

Внешний вид.
Полуприцеп-цистерна
Рисунок № 4

Общие сведения

Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 195010
ID в реестре СИ - 1419050
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

BRIAB N-PA,

Производитель

Изготовитель - "BRIAB"
Страна - РОССИЯ
Населенный пункт - Польша (изготовлена в 1978 г.)
Уведомление о начале осуществления предпринимательской деятельности -

ET_5 Первичные эталоны по типам СИ

Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)

Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Полуприцеп-цистерна (BRIAB N-PA)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "BRIAB"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
93183-24	Полуприцеп-цистерна, BRIAB N-PA "BRIAB" (РОССИЯ Польша (изготовлена в 1978 г.))	ОТ МП	2 года

MI_4 Области и разделы областей измерений

Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.

Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Бесплатный

Кто поверяет Полуприцеп-цистерна (BRIAB N-PA)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МАГИСТРАЛЬ" (RA.RU.312564)		BRIAB N-PA	1		1	0	0	0	0	0

Стоимость поверки Полуприцеп-цистерна (BRIAB N-PA)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

Знак утверждения типа на средство измерений не наносится.

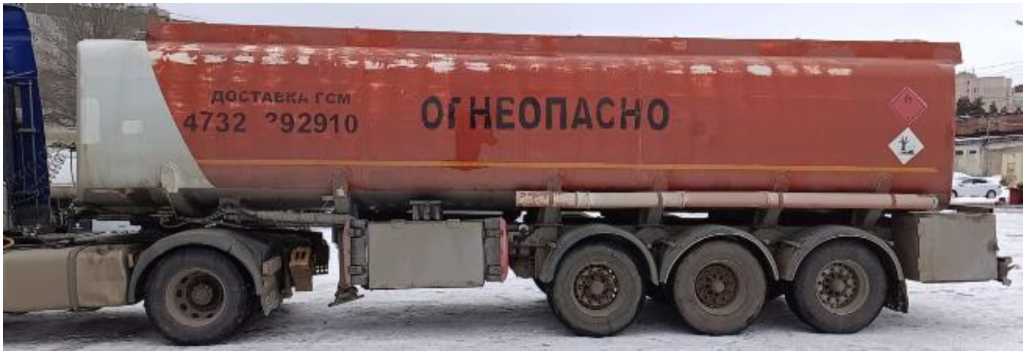

Рисунок 1 - Общий вид полуприцепа-цистерны BRIAB N-PA

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера полуприцепа-цистерны BRIAB N-PA

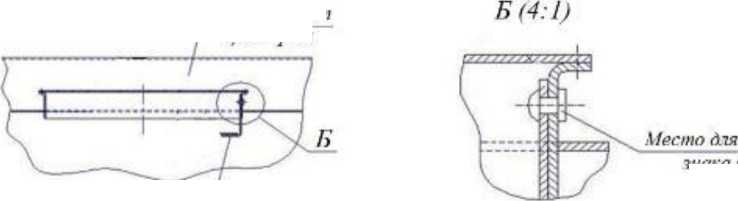

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

Верхний борт i цистерны

[Укслап1ел1, уровня

нанесения

->нихп поверки

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, дм³	34500
Действительная вместимость 1 -й секции, дм³	6650
Действительная вместимость 2-й секции, дм³	5705
Действительная вместимость 3-й секции, дм³	5200
Действительная вместимость 4-й секции, дм³	4353
Действительная вместимость 5-й секции, дм³	4757
Действительная вместимость 6-й секции, дм³	3900
Действительная вместимость 7-й секции, дм³	3935
Пределы допускаемой относительной погрешности, %	±0,4
Разность между номинальной и действительной вместимости, %, не более	±1,5

Таблица 2 - Основные технические

Наименование характеристики	Значение
Длина, мм, не более	10115
Высота, мм, не более	3750
Ширина, мм, не более	2850
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа	от -40 до +50 от 86 до 106

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации печатным способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3).

Правообладатель

«BRIAB», Польша Адрес: Польша

Изготовитель

«BRIAB», Польша, изготовлена в 1978 г. Адрес: Польша

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

«BRIAB», Польша Адрес: Польша

Принцип действия ППЦ основан на заполнении её жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

стальной сварной цистерны с переменным сечением закрепленной на шасси при помощи сварных и болтовых ППЦ состоит из тележки с пневматической подвеской осей,

ППЦ состоит из чемоданообразной формы, соединений. Ходовая часть тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных и электрооборудования. Цистерна является транспортной мерой полной вместимости (далее - ТМ) и состоит из семи герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. Указатель уровня налива из металлического уголка установлен в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня;
- съемную крышку горловины;
- клапан донный;
- кран шаровой;
- воздухоотводящее устройство;
- рукава напорно-всасывающие.

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортногосредства, перевозящего опасный груз.

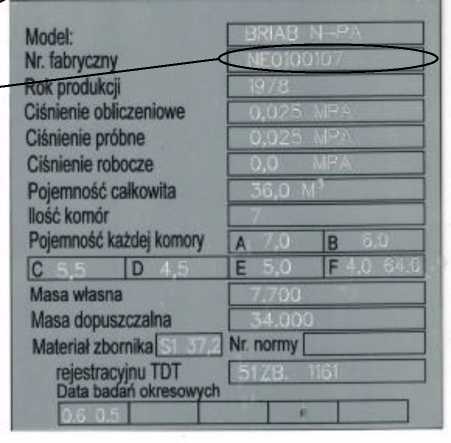

Заводской номер ППЦ в виде цифро-буквенного обозначения, состоящего из двух букв латинского алфавита и семи арабских цифр, нанесен методом лазерной гравировки на информационную табличку, расположенную на раме шасси, в месте, указанном на рисунке 2.

К средствам измерений данного типа относится полуприцеп-цистерна BRIAB N-PA заводской № NE0100107.

Общий вид ППЦ представлен на рисунке 1.
