Номер по Госреестру СИ: 93184-24
93184-24 Полуприцеп-цистерна
(ADR GRUP ADR-3-PLSB)
Назначение средства измерений:
Полуприцеп-цистерна ADR GRUP ADR-3-PLSB (далее - ППЦ)
предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Знак утверждения типа
Знак утверждения типа на средство измерений не наносится.
Место нанесения
заводского номера
Ail

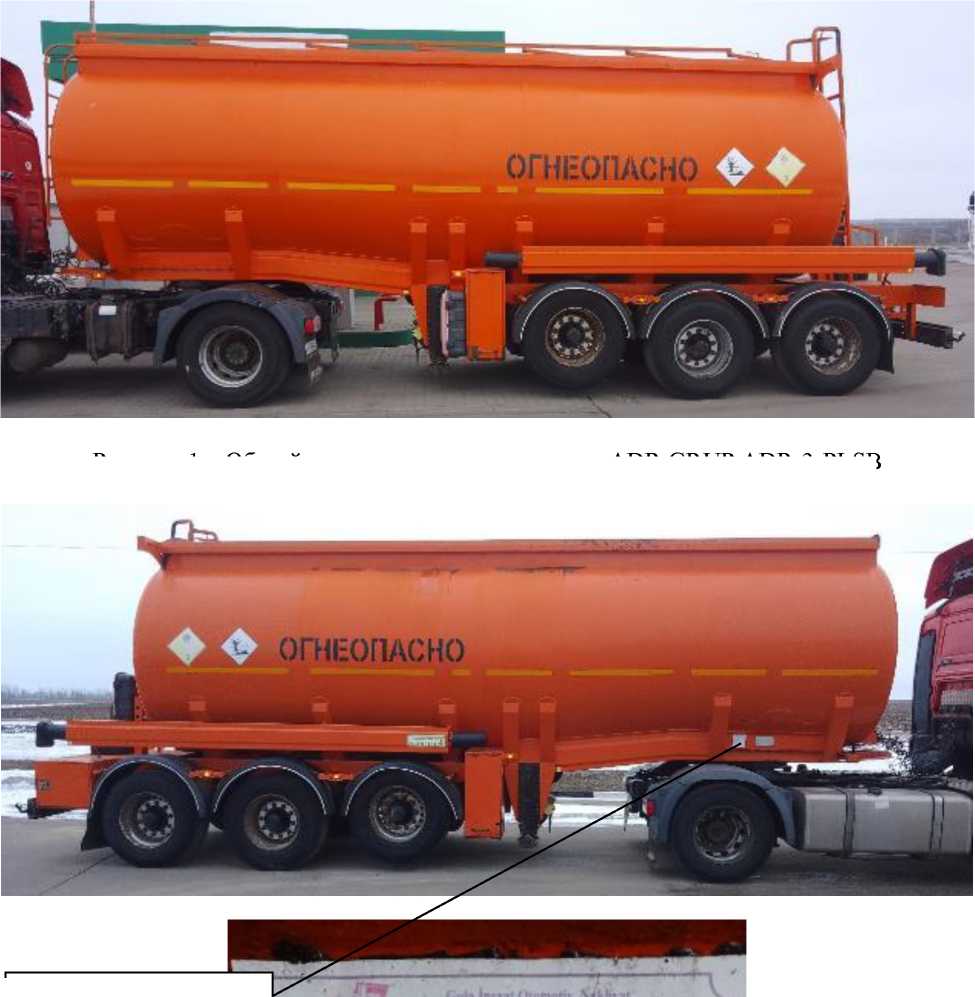

Рисунок 1 - Общий вид полуприцепа-цистерны ADR GRUP ADR-3-PLSB
М|
г : ,
Рисунок 2 - Место нанесения заводского номера полуприцепа-цистерны
ADR GRUP ADR-3-PLSB
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

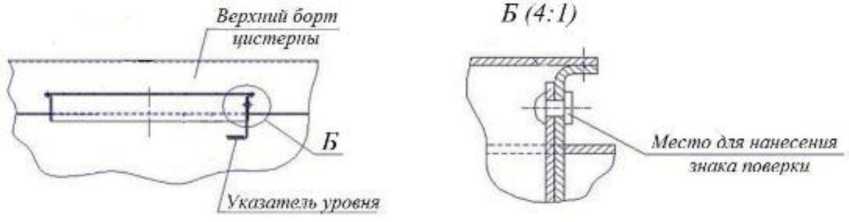

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
28400 |
|
Действительная вместимость 1 -й секции, дм3 |
7430 |
|
Действительная вместимость 2-й секции, дм3 |
7960 |
|
Действительная вместимость 3-й секции, дм3 |
13025 |
|
Пределы допускаемой относительной погрешности, % |
±0,4 |
|
Разность между номинальной и действительной вместимости, %, не более |
±1,5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Длина, мм, не более |
10000 |
|
Высота, мм, не более |
4000 |
|
Ширина, мм, не более |
2700 |
|
Условия эксплуатации:
|
от -40 до +50 от 86 до 106 |
на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3).
Правообладатель«Adr grup Gida insaat Otomotiv, Nakliyat Makine ic ve Dis Tic. Ltd. Sti.», Турция Адрес: ORGANIZE SANAYI BOLGESI OSMALI CAD.NO:11 SINCAN Turkiye
Ankara,
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ППЦ основан на заполнении её жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из стальной сварной цистерны с переменным сечением круглой формы, закрепленной на шасси при помощи сварных и болтовых соединений. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных и электрооборудования. Цистерна является транспортной мерой полной вместимости (далее - ТМ) и состоит из трех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. Указатель уровня налива из металлического уголка установлен в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня;
-
- съемную крышку горловины;
-
- клапан донный;
-
- кран шаровой;
-
- воздухоотводящее устройство;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортногосредства, перевозящего опасный груз.
Заводской номер ППЦ в виде цифро-буквенного обозначения, состоящего из шести букв латинского алфавита и одиннадцати арабских цифр, нанесен методом фотопечати и ударным способом на информационную табличку, расположенную на раме шасси, в месте, указанном на рисунке 2.
К средствам измерений данного типа относится полуприцеп-цистерна ADR GRUP ADR-3-PLSB заводской № NP939PLSB20208093.
Общий вид ППЦ представлен на рисунке 1.
Знак утверждения типа на средство измерений не наносится.
Место нанесения
заводского номера
Ail
Рисунок 1 - Общий вид полуприцепа-цистерны ADR GRUP ADR-3-PLSB
М|
г : ,
Рисунок 2 - Место нанесения заводского номера полуприцепа-цистерны
ADR GRUP ADR-3-PLSB
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ADR GRUP ADR-3-PLSB |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 комплект |
|
Средства пожаротушения |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
28400 |
|
Действительная вместимость 1 -й секции, дм3 |
7430 |
|
Действительная вместимость 2-й секции, дм3 |
7960 |
|
Действительная вместимость 3-й секции, дм3 |
13025 |
|
Пределы допускаемой относительной погрешности, % |
±0,4 |
|
Разность между номинальной и действительной вместимости, %, не более |
±1,5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Длина, мм, не более |
10000 |
|
Высота, мм, не более |
4000 |
|
Ширина, мм, не более |
2700 |
|
Условия эксплуатации:
|
от -40 до +50 от 86 до 106 |
