Назначение средства измерений:
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.
Внешний вид.
Термометры биметаллические
Рисунок № 1
Внешний вид.
Термометры биметаллические
Рисунок № 2
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства - 12.09.2029
Номер записи - 195014
ID в реестре СИ - 1419054
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2218 от 2024.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термометры биметаллические (WSS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Термометры биметаллические (WSS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термометры биметаллические (WSS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР.
Правообладатель«ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Адрес: Chengdong Road, Hongqiao Town, Yueqing City, Zhejiang Province Телефон: 0577-62378177 62378198
Факс: 0577-62378199
Изготовитель
«ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНРАдрес: Chengdong Road, Hongqiao Town, Yueqing City, Zhejiang Province Телефон: 0577-62378177 62378198
Факс: 0577-62378199
E-mail: lunte@lunte.com.cn
http://www.lunte.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНРАдрес: Chengdong Road, Hongqiao Town, Yueqing City, Zhejiang Province Телефон: 0577-62378177 62378198
Факс: 0577-62378199
E-mail: lunte@lunte.com.cn
http://www.lunte.com.cn
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с 3-мя способами крепления термобаллона к корпусу: аксиальное, радиальное и с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры изготавливаются следующих моделей: WSS, WSSX и WSSG. Термометры модели WSSX оснащены сигнализирующим устройством прямого действия, осуществляющим замыкание и размыкание контактов электрической цепи. Термометры модели WSSG имеют виброустройчивое исполнение корпуса.
В целях предотвращения влияния вибрационных нагрузок и низких температур на работоспособность термометра, корпус может быть заполнен силиконовым маслом.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Обозначение исполнений термометров биметаллических WSS приведены в таблице 1.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термометров WSS
|
Термометр биметаллический WSS х - х х х х / JX х х 1 2 3 4 5 6 7 | |
|
1. Тип корпуса | |
|
Стандартное исполнение корпуса | |
|
X |
Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами) |
|
G |
Виброустойчивое исполнение корпуса (светящееся) |
|
2. Диаметр корпуса, мм | |
|
2 |
40 |
|
3 |
60 |
|
4 |
100 |
|
5 |
150 |
|
6 |
По заказу |
|
3. Тип присоединения корпус-штуцер термобаллона | |
|
0 |
Осевое (аксиальное) |
|
1 |
Радиальное |
|
8 |
Поворотно-откидное (универсальное) |
|
4. Тип монтажного присоединения | |
|
0 |
Отсутствует |
|
1 |
Подвижная гайка с внешней резьбой |
|
2 |
Подвижная гайка с внутренней резьбой |
|
3 |
Неподвижная резьба |
|
4 |
Неподвижный фланец |
|
5 |
Компрессионный фитинг |
|
6 |
Подвижный фланец |
|
5. Опционально | |
|
N |
Исполнение с заполнением корпуса силиконовым маслом (укреплённая конструкция) |
|
T |
С приспособлением для подстройки |
|
6. Тип защитной гильзы | |
|
01 |
Прямая защитная гильза без резьбы |
|
02 |
Прямая защитная гильза с резьбой |
|
03 |
Керамическая защитная гильза |
|
04 |
Коническая защитная гильза с резьбой |
|
05 |
Защитная гильза ромбообразной формы |
|
06 |
Коническая защитная гильза без резьбы |
|
07 |
Ступенчатая защитная гильза без резьбы |
|
08 |
Ступенчатая защитная гильза с резьбой |
|
09 |
Другое |
|
7. Тип присоединения защитной гильзы | |
|
А |
Винтовое |
|
В |
Фланцевое |
|
С |
Сварка |
|
D |
Вставка |
|
Е |
Другое |
|
V |
Вставка (цельноточеная конструкция VANSTONE) |
Фотографии общего вида термометров биметаллических WSS приведены на рисунках 1-2. Места нанесения заводского номера и знака поверки приведены на рисунке 2.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

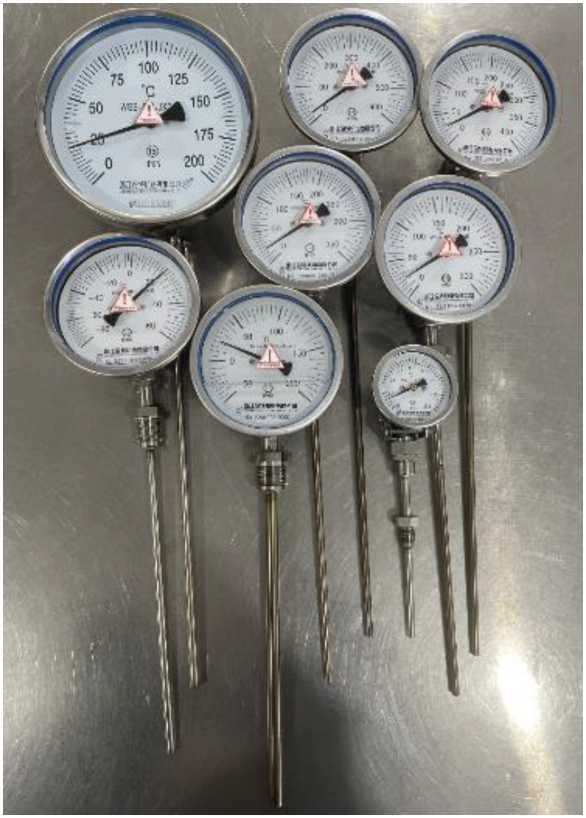

Рисунок 1 - Общий вид термометров биметаллических WSS
Место нанесения
заводского номера
Термометр с корпусом, заполненным
силиконовым маслом
Термометр с виброустойчивым исполнением корпуса
Термометр с защитной гильзой
Исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами)

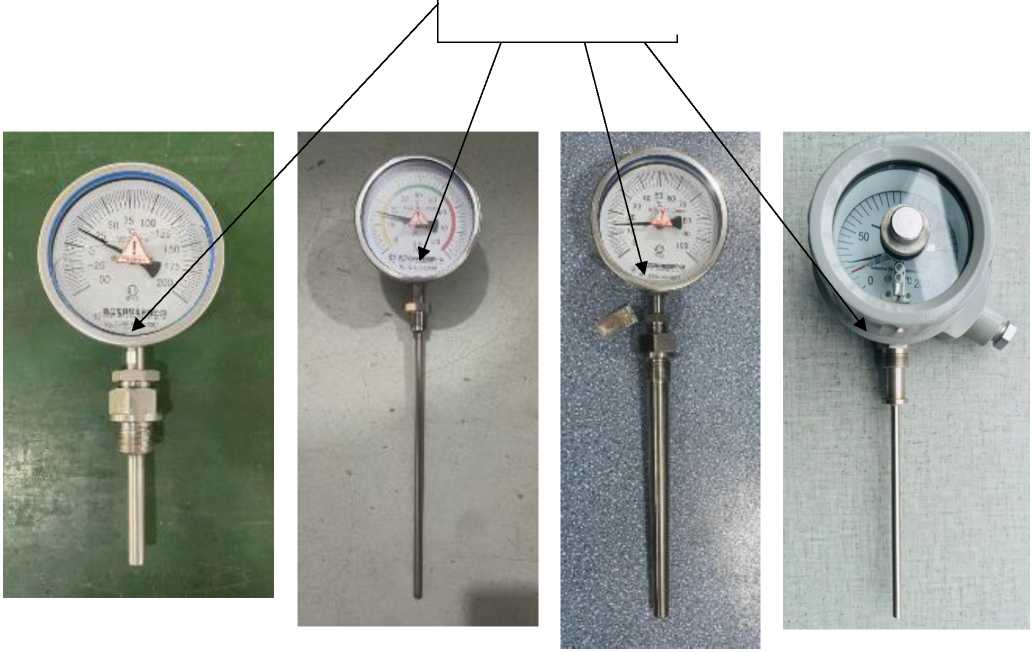

Рисунок 2 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-3
Таблица 2 - Метрологические характеристики
|
Диапазон измерений температуры (шкала)(1)(2), °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности(2)(3), °С в зависимости от класса точности | |
|
1,0 |
1,5 | ||
|
от -80 до +40 |
2 |
±2,0 |
±3,0 |
|
от -80 до +60 |
2 |
±2,0 |
±3,0 |
|
от -80 до +500 |
10 |
±10,0 |
±15,0 |
|
от -50 до +100 |
2,5 |
±2,5 |
±3,75 |
|
от -50 до +200 |
2,5 |
±2,5 |
±3,75 |
|
от -40 до +80 |
2 |
±1,0 |
±2,0 |
|
от -30 до +100 |
2 |
±2,0 |
±3,0 |
|
от -20 до +60 |
2 |
±1,0 |
±2,0 |
|
от -20 до +80 |
2 |
±1,0 |
±2,0 |
|
от -20 до +100 |
2 |
±2,0 |
±3,0 |
|
от 0 до +80 |
1; 2 |
±1,0; ±2,0 |
±2,0; ±3,0 |
|
от 0 до +100 |
2 |
±1,0 |
±2,0 |
|
от 0 до +120 |
2 |
±2,0 |
±3,0 |
|
от 0 до +150 |
2 |
±2,0 |
±3,0 |
|
от 0 до +200 |
2,5; 5 |
±2,5; ±5,0 |
±3,75; ±7,5 |
|
от 0 до +300 |
5 |
±5,0 |
±7,5 |
|
от 0 до +350 |
5 |
±5,0 |
±7,5 |
|
от 0 до +400 |
5; 10 |
±5,0; ±10,0 |
±7,5; ±15,0 |
|
от 0 до +500 |
10 |
±5,0 |
±10,0 |
|
от 0 до +600 |
10 |
±10,0 |
±15,0 |
Примечания:
-
(1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 80 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице.
-
(2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте.
-
(3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.
-
(4) - Для термометров с сигнализирующим устройством (СУ) исполнения WSSX пределы допускаемой абсолютной погрешности срабатывания СУ не превышают пределов допускаемой абсолютной погрешности для класса точности 1,5.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса, мм |
40; 60; 100; 150 |
|
Диаметр термобаллона, мм |
от 5 до 12 |
|
Длина термобаллона, мм |
от 50 до 3000 |
|
Масса(1), кг, не более |
5 |
|
Рабочие условия эксплуатации:
|
от -55 до +85 95 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
40 000 |
|
Примечание: (1) - значение массы термометра приведено без учета защитной гильзы. | |
