Номер по Госреестру СИ: 93200-24
93200-24 Источники-измерители постоянного тока
(ТН)
Назначение средства измерений:
Источники-измерители постоянного тока TH (далее - источники-измерители) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.

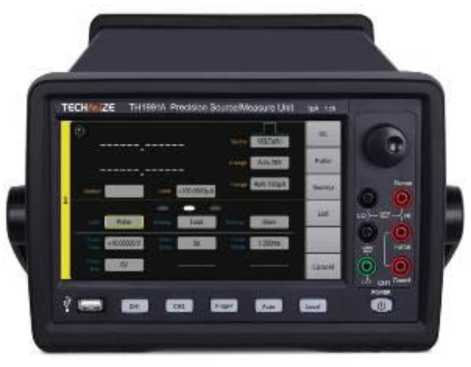

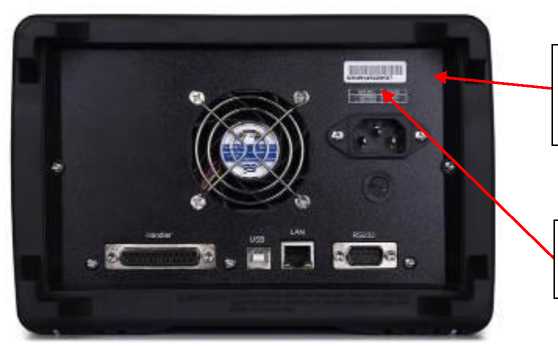

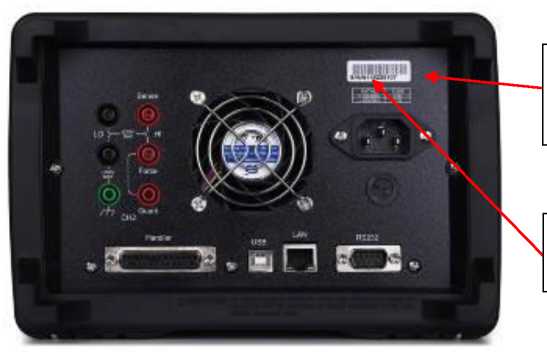

Внешний вид.
Источники-измерители постоянного тока
Рисунок № 1

Внешний вид.
Источники-измерители постоянного тока
Рисунок № 2

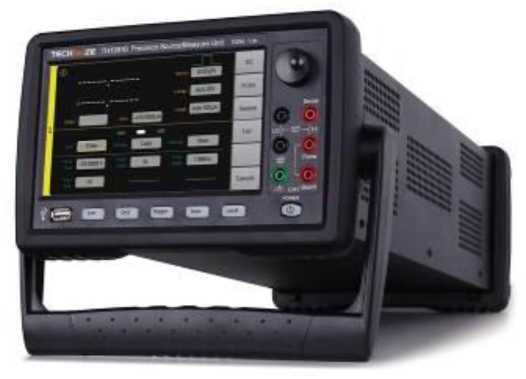

Внешний вид.
Источники-измерители постоянного тока
Рисунок № 3

Внешний вид.
Источники-измерители постоянного тока
Рисунок № 4
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) источников-измерителей выполняет функции управления режимами работы, выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Встроенное ПО разделяется на метрологически значимую и незначимую части. Метрологические характеристики источников-измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников-измерителей приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
2.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
|
значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на заднюю панель источника-измерителя любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.4 «Использование источников-измерителей» документа «Источники-измерители постоянного тока TH. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
TH-2023/1 СТП «Источники-измерители постоянного тока TH. Стандарт предприятия»
ПравообладательChangzhou Tonghui Electronic Co., Ltd., Китай
Адрес юридического лица: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Конструктивно источники-измерители представляют собой приборы настольного исполнения и выполнены в металлическом черном корпусе, внутри которого располагаются встроенные источники и измерители напряжения и силы постоянного тока, а также микроконтроллер для управления режимами работы источников-измерителей.
Принцип действия источников-измерителей основан на преобразовании напряжения сети питания в высокочастотное напряжение прямоугольной формы, которое выпрямляется и фильтруется, формируя на выходных разъемах источников-измерителей аналоговые сигналы напряжения и силы постоянного тока. Данные аналоговые сигналы напряжения и силы постоянного тока также преобразуются в цифровые сигналы с помощью аналого-цифровых преобразователей, входящих в состав встроенных измерителей напряжения и силы постоянного тока, с последующей математической обработкой измерительной информации и отображением результатов на дисплее.
Источники-измерители выпускаются под торговой маркой «TECHMIZE» в следующих модификациях: TH1991, TH1991A, TH1991B, TH1991C, TH1992, TH1992A, TH1992B, TH1931, TH1932, отличающихся количеством измерительных каналов,
диапазонами и пределами допускаемых погрешностей.
На передней панели источников-измерителей располагаются: сенсорный дисплей для индикации режимов работы и отображения данных; кнопка включения; разъем USB-A для подключения USB-накопителя; функциональные кнопки со световой индикацией; вращаемая кнопка для ручной установки параметров; 2 парных выходных разъема (Force и Sense) для измерительного канала CH1; разъемы заземления и защиты Guard для измерительного канала CH1.
На задней панели источников-измерителей располагаются: разъем питания; отверстие охлаждающего вентилятора; разъемы DSUB25, USB-B, LAN, RS-232; 2 парных выходных разъема (Force и Sense) для измерительного канала CH2 (только для двухканальных модификаций); разъемы заземления и защиты Guard для измерительного канала CH2 (только для двухканальных модификаций).
Серийный номер источников-измерителей наносится на маркировочную наклейку, расположенную на задней панели, типографским методом в виде буквенно-цифрового кода.
Общий вид источников-измерителей с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на источники-
измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников-измерителей не предусмотрено.


а) передняя и боковая панели источников-измерителей
Место нанесения знака утверждения типа
Место нанесения серийного номера
б) задняя панель источников-измерителей модификаций TH1991, TH1991A, TH1991B, TH1991C, TH1931
Место нанесения знака утверждения типа
Место нанесения серийного номера
в) задняя панель источников-измерителей модификаций TH1992, TH1992A, TH1992B
Рисунок 1 - Общий вид источников-измерителей с указанием мест нанесения знака утверждения типа и серийного номера
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Источник-измеритель постоянного тока |
TH |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабель измерительный двухконтактный |
TH26050B |
1 шт. |
|
Кабель USB |
TH26017 |
1 шт. |
|
Кабель измерительный четырехконтактный |
TH26050S |
1 шт. |
|
Колодка двухконтактная для подключения к радиочастотному испытательному блоку 1) |
TH26087B |
1 шт. |
|
Колодка четырехконтактная для подключения к радиочастотному испытательному блоку 1) 2) |
TH26087D |
1 шт. |
|
Низкочастотный фильтр 3) |
TH 1931-003 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
IT1992A, TH1992B. | |
Таблица 2 - Метрологические характеристики в режиме воспроизведений (измерений) напряжения постоянного тока для модификаций TH1991, TH1991A, TH1991B, TH1991C, TH1992, TH1992A, TH1992B
|
Модификация |
Диапазон воспроизведений (измерений) напряжения постоянного тока |
Поддиапазоны воспроизведений (измерений) напряжения постоянного тока |
Разрядность |
Пределы допускаемой абсолютной погрешности воспроизведений (измерений) напряжения постоянного тока |
|
TH1991 TH1991A TH1991B TH1992 TH1992A TH1992B |
от -200 до +200 В |
от -200 до +200 мВ |
0,0001 мВ |
±(0,00015^U + 0,225) мВ |
|
от -2 до +2 В |
0,000001 В |
±(0,0002^U + 0,00035) В | ||
|
от -20 до +20 В |
0,00001 В |
±(0,00015^U + 0,005) В | ||
|
от -200 до +200 В |
0,0001 В |
±(0,00015^U + 0,05) В | ||
|
TH1991C |
от -60 до +60 В |
от -200 до +200 мВ |
0,0001 мВ |
±(0,00015^U + 0,225) мВ |
|
от -2 до +2 В |
0,000001 В |
±(0,0002^U + 0,00035) В | ||
|
от -20 до +20 В |
0,00001 В |
±(0,00015^U + 0,005) В | ||
|
от -60 до +60 В |
0,0001 В |
±(0,00015^U + 0,05) В |
Примечание - U- воспроизведенное (измеренное) значение напряжения постоянного тока по модулю.
Таблица 3 - Метрологические характеристики в режиме воспроизведений (измерений) напряжения постоянного тока для модификаций TH1931, TH1932
|
Модификация |
Диапазон воспроизведений (измерений) напряжения постоянного тока |
Поддиапазоны воспроизведений (измерений) напряжения постоянного тока |
Разрядность |
Пределы допускаемой абсолютной погрешности | ||
|
воспроизведения |
измерения |
воспроизведений напряжения постоянного тока |
измерений напряжения постоянного тока | |||
|
TH1931 TH1932 |
от -200 до +200 В |
от -200 до +200 мВ |
0,0001 мВ |
0,01 мВ |
±(0,00015^U + 0,225) мВ |
±(0,00015^U + 0,225) мВ |
|
от -2 до +2 В |
0,000001 В |
0,0001 В |
±(0,00015^U + 0,000225) В |
±(0,0002^U + 0,00035) В | ||
|
от -20 до +20 В |
0,00001 В |
0,001 В |
±(0,00015^U + 0,005) В |
±(0,00015^U + 0,005) В | ||
|
от -200 до +200 В |
0,0001 В |
0,01 В |
±(0,00015^U + 0,05) В |
±(0,00015^U + 0,05) В | ||
|
Примечание - U - воспроизведенное (измеренное) значение напряжения постоянного тока по модулю. | ||||||
Таблица 4 - Метрологические характеристики в режиме воспроизведений (измерений) силы постоянного тока для модификаций TH1991, TH1991A, TH1991B, TH1991C, TH1992, TH1992A, TH1992B
|
Модификация |
Диапазон воспроизведений (измерений) силы постоянного тока |
Поддиапазоны воспроизведений (измерений) силы постоянного тока |
Разрядность |
Пределы допускаемой абсолютной погрешности воспроизведений (измерений) силы постоянного тока |
|
TH1991 TH1992 TH1991B TH1992B |
от -3 до +3 А |
от -10 до +10 нА |
0,00001 нА |
±(0,20-/ + 0,05) нА |
|
-100 до +100 нА |
0,0001 нА |
±(0,02-/ + 0,10) нА | ||
|
от -1 до +1 мкА |
0,000001 мкА |
±(0,0015 •/ + 0,0005) мкА | ||
|
от -10 до +10 мкА |
0,00001 мкА |
±(0,00025^/ + 0,0015) мкА | ||
|
от -100 до +100 мкА |
0,0001 мкА |
±(0,0002-/ + 0,025) мкА | ||
|
от -1 до +1 мА |
0,000001 мА |
±(0,0002-/ + 0,0002) мА | ||
|
от -10 до +10 мА |
0,00001 мА |
±(0,0002-/ + 0,0025) мА | ||
|
от -100 до +100 мА |
0,0001 мА |
±(0,0002-/ + 0,02) мА | ||
|
от -1 до +1 А |
0,000001 А |
±(0,0003-/ + 0,0015) А | ||
|
от -1,5 до +1,5 А |
0,000001 А |
±(0,0005-/ + 0,0035) А | ||
|
от -3 до +3 А |
0,00001 А |
±(0,004-/ + 0,007) А | ||
|
TH1991A TH1992A |
от -3 до +3 А |
-100 до +100 нА |
0,0001 нА |
±(0,02-/ + 0,10) нА |
|
от -1 до +1 мкА |
0,000001 мкА |
±(0,0015-/ + 0,0005) мкА | ||
|
от -10 до +10 мкА |
0,00001 мкА |
±(0,00025^/ + 0,0015) мкА | ||
|
от -100 до +100 мкА |
0,0001 мкА |
±(0,0002-/ + 0,025) мкА | ||
|
от -1 до +1 мА |
0,000001 мА |
±(0,0002-/ + 0,0002) мА | ||
|
от -10 до +10 мА |
0,00001 мА |
±(0,0002-/ + 0,0025) мА | ||
|
от -100 до +100 мА |
0,0001 мА |
±(0,0002-/ + 0,02) мА | ||
|
от -1 до +1 А |
0,000001 А |
±(0,0003-/ + 0,0015) А | ||
|
от -1,5 до +1,5 А |
0,000001 А |
±(0,0005-/ + 0,0035) А | ||
|
от -3 до +3 А |
0,00001 А |
±(0,004-/ + 0,007) А |
|
Модификация |
Диапазон воспроизведений (измерений) силы постоянного тока |
Поддиапазоны воспроизведений (измерений) силы постоянного тока |
Разрядность |
Пределы допускаемой абсолютной погрешности воспроизведений (измерений) силы постоянного тока |
|
TH1991C |
от -1,5 до +1,5 А |
от -1 до +1 мкА |
0,000001 мкА |
±(0,0015-1 + 0,0005) мкА |
|
от -10 до +10 мкА |
0,00001 мкА |
±(0,00025^1 + 0,0015) мкА | ||
|
от -100 до +100 мкА |
0,0001 мкА |
±(0,0002-1 + 0,025) мкА | ||
|
от -1 до +1 мА |
0,000001 мА |
±(0,0002-1 + 0,0002) мА | ||
|
от -10 до +10 мА |
0,00001 мА |
±(0,0002-1 + 0,0025) мА | ||
|
от -100 до +100 мА |
0,0001 мА |
±(0,0002-1 + 0,02) мА | ||
|
от -1 до +1 А |
0,000001 А |
±(0,0003-1 + 0,0015) А | ||
|
от -1,5 до +1,5 А |
0,000001 А |
±(0,0005-1 + 0,0035) А | ||
|
Примечание - I - воспроизведенное (измеренное) значение силы постоянного тока по модулю. | ||||
Таблица 5 - Метрологические характеристики в режиме воспроизведений (измерений) силы постоянного тока для модификаций TH1931, TH1932
Модификация
Диапазон воспроизведений (измерений) силы постоянного тока
TH1931
TH1932
от -3 до +3 А
|
Поддиапазоны воспроизведений (измерений) силы постоянного тока |
Разрядность |
Пределы допускаемой абсолютной погрешности воспроизведений (измерений) силы постоянного тока | |
|
воспроизведения |
измерения | ||
|
от -10 до +10 нА |
0,00001 нА |
0,001 нА |
±(0,20-I + 0,05) нА |
|
-100 до +100 нА |
0,0001 нА |
0,01 нА |
±(0,02-1 + 0,10) нА |
|
от -1 до +1 мкА |
0,000001 мкА |
0,0001 мкА |
±(0,0015-1 + 0,0005) мкА |
|
от -10 до +10 мкА |
0,00001 мкА |
0,001 мкА |
±(0,00025^1 + 0,0015) мкА |
|
от -100 до +100 мкА |
0,0001 мкА |
0,01 мкА |
±(0,0002-1 + 0,025) мкА |
|
от -1 до +1 мА |
0,000001 мА |
0,0001 мА |
±(0,0002-1 + 0,0002) мА |
|
от -10 до +10 мА |
0,00001 мА |
0,001 мА |
±(0,0002-1 + 0,0025) мА |
|
от -100 до +100 мА |
0,0001 мА |
0,01 мА |
±(0,0002-1 + 0,02) мА |
|
от -1 до +1 А |
0,000001 А |
0,0001 А |
±(0,0003-1 + 0,0015) А |
|
от -1,5 до +1,5 А |
0,000001 А |
0,0001 А |
±(0,0005-1 + 0,0035) А |
|
от -3 до +3 А |
0,00001 А |
0,001 А |
±(0,004-1 + 0,007) А |
Таблица 6 -Технические
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов: - модификации TH1991, TH1991A, TH1991B, TH1991C, TH 1931 |
1 |
|
- модификации TH1992, TH1992A, TH1992B, TH1932 |
2 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В |
230 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
250 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более |
235x154x530 |
|
Масса, кг, не более |
10 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +55 |
|
- относительная влажность, % |
от 30 до 80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
