Сведения о средстве измерений: 93202-24 Комплексы измерительно-вычислительные (управляющие) ESP3400

Номер по Госреестру СИ: 93202-24
93202-24 Комплексы измерительно-вычислительные (управляющие) ESP3400
(Обозначение отсутствует)

Назначение средства измерений:
Комплексы измерительно-вычислительные (управляющие) ESP3400, выпускаемые под торговым наименованием ENSMAS, (далее по тексту - ESP3400) предназначены для измерений силы постоянного электрического тока, формирования аналоговых сигналов силы постоянного электрического тока, автоматизации технологических процессов на базе измерительной информации, включая сбор и обработку первичной информации (от датчиков, преобразователей и т. д.) о технологических параметрах, преобразование, хранение и передачу информации на более высокие уровни управления, вычисление показателей, характеризующих процесс, формирование управляющих воздействий а также сигналов аварийной защиты. Комплексы могут применяться в технологических целях и целях коммерческого учёта.

сертификация программного обеспечения
Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) ESP3400
Рисунок № 1
Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) ESP3400
Рисунок № 2
Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) ESP3400
Рисунок № 3
Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплексы измерительно-вычислительные (управляющие) ESP3400
Рисунок № 4

Общие сведения

Дата публикации - 16.09.2024
Срок свидетельства - 13.09.2029
Номер записи - 195035
ID в реестре СИ - 1419828
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Компания "Zhejiang Chitic Control Engineering Co. Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2225 от 2024.09.13 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Комплексы измерительно-вычислительные (управляющие) ESP3400 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Zhejiang Chitic Control Engineering Co. Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93202-24
13.09.2029
Комплексы измерительно-вычислительные (управляющие) ESP3400, Обозначение отсутствует
Компания "Zhejiang Chitic Control Engineering Co. Ltd." (КИТАЙ )
ОТ
МП
4 года
93203-24
13.09.2029
Комплексы измерительно-вычислительные (управляющие) EPC9600, Обозначение отсутствует
Компания "Zhejiang Chitic Control Engineering Co. Ltd." (КИТАЙ )
ОТ
МП
4 года

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительно-вычислительные (управляющие) ESP3400 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплексы измерительно-вычислительные (управляющие) ESP3400 (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) ESP3400 состоит из: встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Внешнее ПО предназначено для конфигурации и настройки параметров модулей, центральных процессоров. Внешнее ПО защищено посредством механизма авторизации пользователя.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Chitic SafetyPRG9 \ EN-SafetyPRG

Номер версии

не ниже 1.1.0.47

Цифровой идентификатор ПО

-


Знак утверждения типа


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Часть II. Выбор оборудования и его конфигурирование» документа «Комплексы измерительно-вычислительные (управляющие) ESP3400. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Стандарт предприятия. Комплексы измерительно-вычислительные (управляющие) ESP3400.

Правообладатель

Компания «Zhejiang Chitic Control Engineering Co., Ltd.», Китай

Адрес: No. 260, 6th Street, Hangzhou Economic & Technological Development zone, Zhejiang Province, P.R. China, Китай

Изготовитель

Компания «Zhejiang Chitic Control Engineering Co., Ltd.», Китай
Адрес: No. 260, 6th Street, Hangzhou Economic & Technological Development zone, Zhejiang Province, P.R. China, Китай

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Компания «Zhejiang Chitic Control Engineering Co., Ltd.», Китай
Адрес: No. 260, 6th Street, Hangzhou Economic & Technological Development zone, Zhejiang Province, P.R. China, Китай

Принцип действия ESP3400 основан на аналого-цифровом преобразовании входных электрических сигналов.

ESP3400 осуществляют также прием, обработку и формирование цифровых и дискретных сигналов, регулирование технологического процесса.

ESP3400 относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:

- главного модуля процессора;

- несущей стойки;

- модулей связи;

- модулей питания;

- модулей ввода/вывода сигналов.

Модификации модулей ввода/вывода сигналов ESP3400, приведены в таблице 2. ESP3400 устанавливаются в стойках, электротехнических шкафах.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, однозначно идентифицирующий модуль из состава ESP3400, наносится типографским способом на информационную наклейку, располагающуюся на каждом модуле. Нанесение знака поверки на средство измерений не предусмотрено.

Фотография общего вида стойки ESP3400 представлена на рисунке 1, фотография модуля с заводским номером представлено на рисунках 2, 3.

Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400 (Обозначение отсутствует), http://oei-analitika.ru

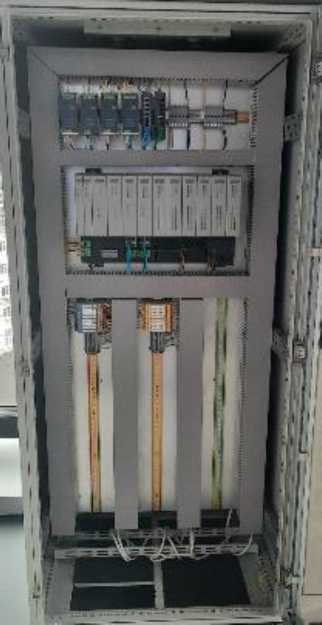

Рисунок 1 - Общий вид стойки модулей ESP3400 в электротехническом шкафу

Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400 (Обозначение отсутствует), http://oei-analitika.ru

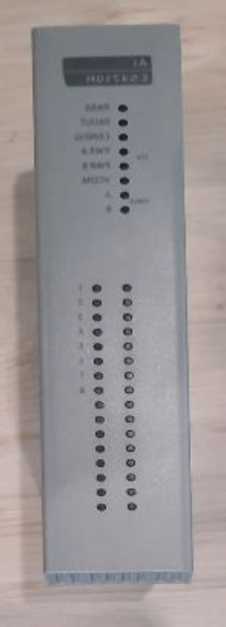

Рисунок 2 - Общий вид модулей модулей ESP3400

Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400 (Обозначение отсутствует), http://oei-analitika.ru

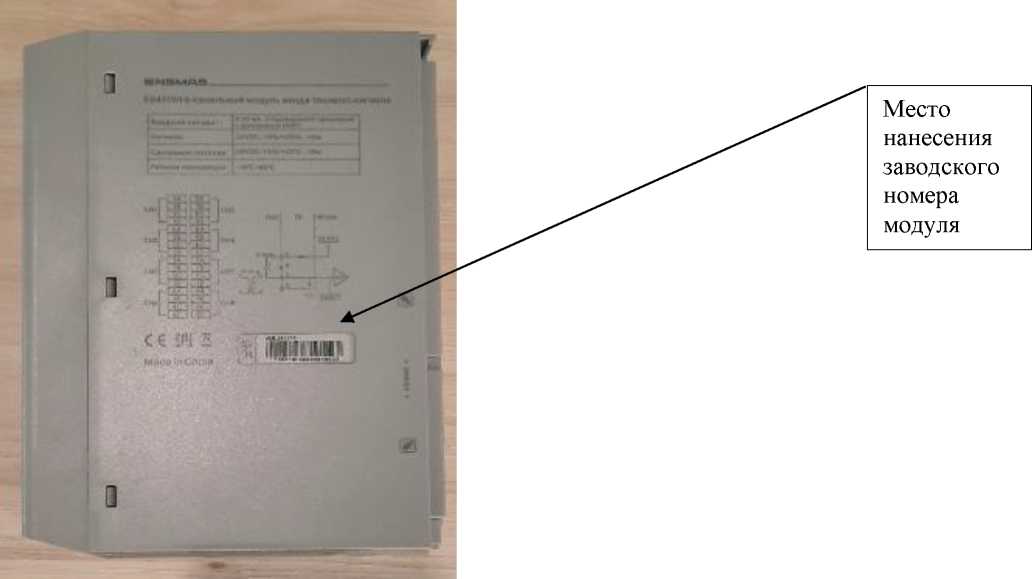

Рисунок 3 - Общий вид модулей ESP3400 с указанием места нанесения заводского номера

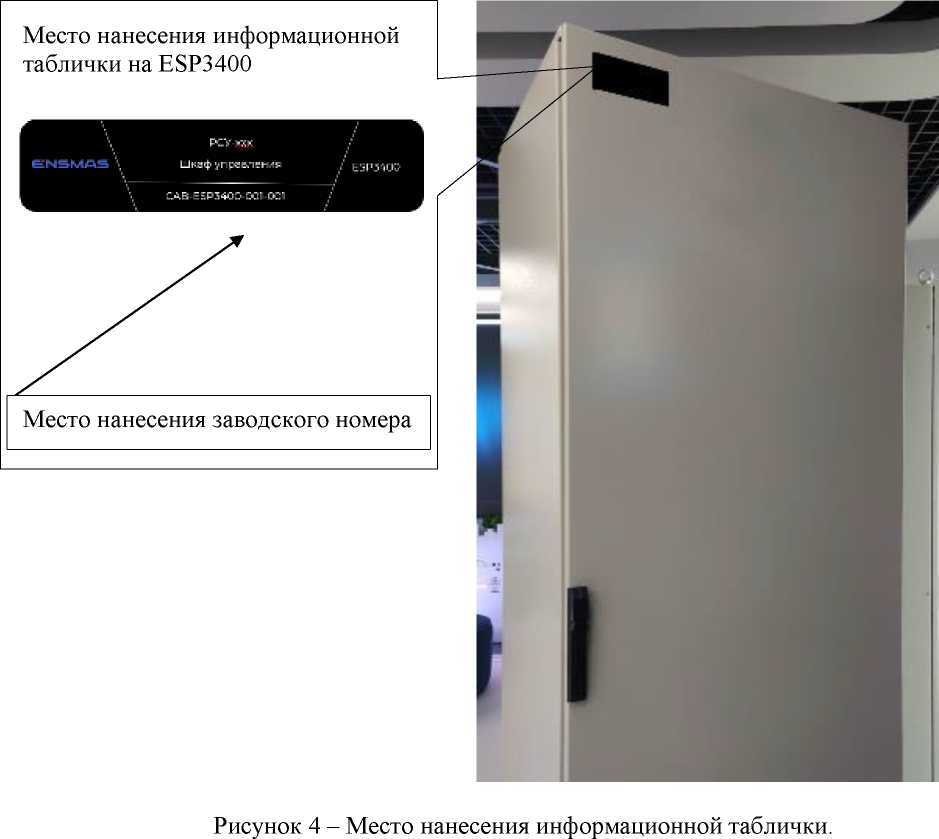

Заводской номер ESP3400 указывается типографским способом в виде цифрового обозначения на информационной табличке, в левом верхнем углу наружной поверхности

двери электротехнического шкафа, в котором смонтированы компоненты ESP3400. Место нанесения информационной таблички с заводским номером указано на рисунке 4.

Внешний вид. Комплексы измерительно-вычислительные (управляющие) ESP3400 (Обозначение отсутствует), http://oei-analitika.ru

Пломбирование ESP3400 не предусмотрено.



ESP3400 приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Тип модуля

Измеряемый параметр, единица измерения

Диапазоны измерений (ДИ)

Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.

Пределы допускаемой погрешности при работе в диапазоне температур от -10 до +20 °С не включ., св. +26 до +60 °С

ES4210H

Измерение силы постоянного электрического тока, мА

от 4 до 20

Y= ±0,10 %

Yраб.= ±0,10 %

Примечание

1. Условные обозначения:

Y - пределы допускаемой приведенной погрешности (приведенной к диапазону измерения) в диапазоне температур от +20 включ. до +26 °С включ.;

Ураб. - пределы допускаемой приведенной погрешности (приведенной к диапазону измерения) в диапазоне температур от -10 до +20 °С не включ., св. +26 до +60 °С

Таблица 3 - Основные технические

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -10 до +60

от 5 до 95 от 84,0 до 106,7


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
