Номер по Госреестру СИ: 93206-24
93206-24 Счетчики газа интеллектуальные
(НАРТИС-СГИ-Т)
Назначение средства измерений:
Счетчики газа интеллектуальные НАРТИС-СГИ-Т предназначены для измерений объема газа.
Внешний вид.
Счетчики газа интеллектуальные

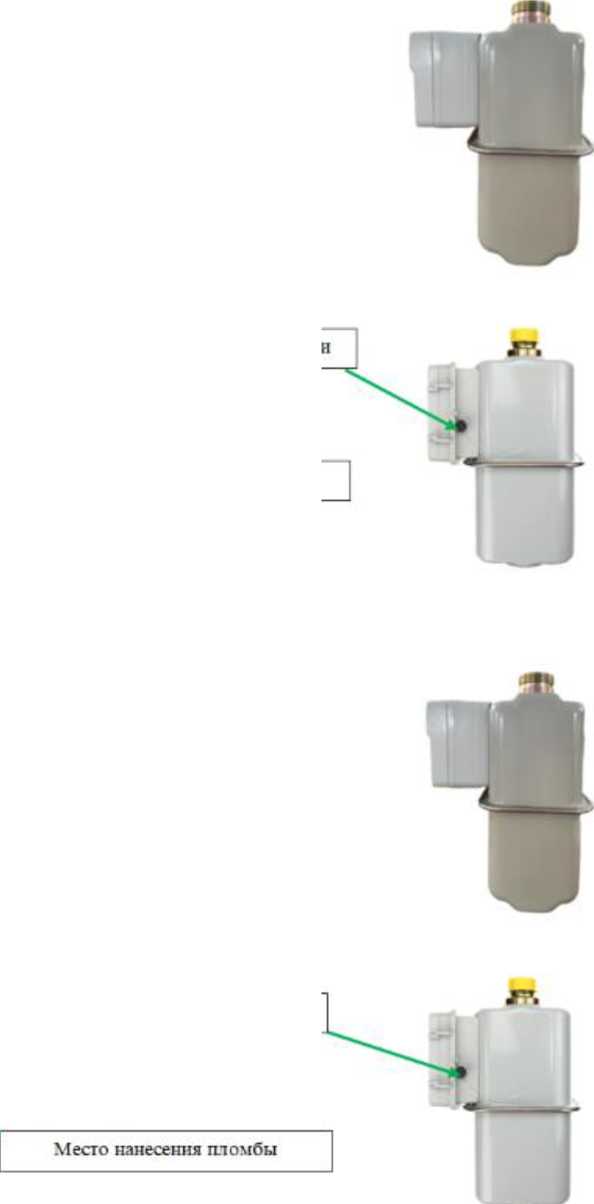

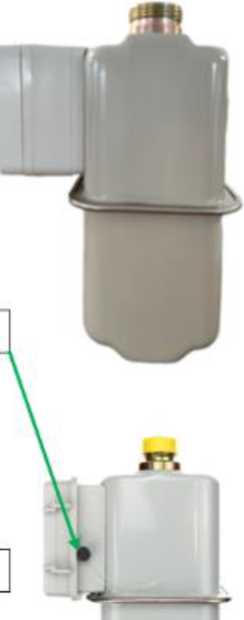

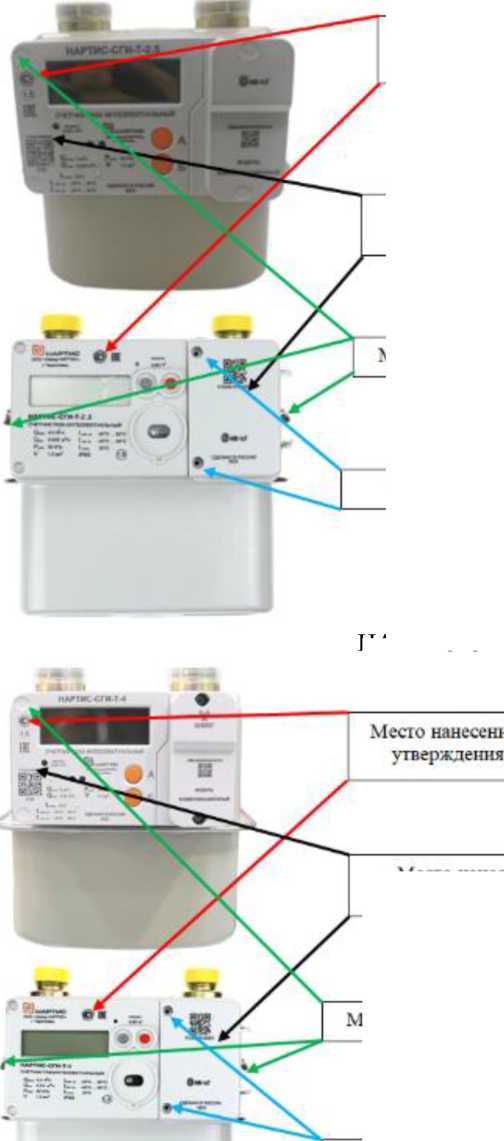

Рисунок № 1
Внешний вид.
Счетчики газа интеллектуальные
Рисунок № 2
Внешний вид.
Счетчики газа интеллектуальные
Рисунок № 3
Внешний вид.
Счетчики газа интеллектуальные
Рисунок № 4
Общие сведения
Дата публикации - 16.09.2024
Срок свидетельства - 13.09.2029
Номер записи - 195037
ID в реестре СИ - 1419830
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС")
Страна - РОССИЯ
Населенный пункт - г. Череповец
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2225 от 2024.09.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Счетчики газа интеллектуальные (НАРТИС-СГИ-Т)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82190-21 16.07.2026 |
Счетчики электрической энергии однофазные многотарифные, НАРТИС-101 Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС") (РОССИЯ г. Череповец) |
ОТ МП |
16 лет |
|
84645-22 21.02.2027 |
Устройства сбора и передачи данных с функциями контроллера телеметрии и телемеханики, УСПД ШЛ-ZB-L Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС") (РОССИЯ г. Череповец) |
ОТ МП |
10 лет; срок действия поверки проведённой после 31.05.2024 г. - 4 года |
|
86199-22 18.07.2027 |
Счетчики электроэнергии однофазные интеллектуальные, НАРТИС-И100 Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС") (РОССИЯ г. Череповец) |
ОТ МП |
16 лет |
|
86200-22 18.07.2027 |
Счетчики электроэнергии трехфазные интеллектуальные, НАРТИС-И300 Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС") (РОССИЯ г. Череповец) |
ОТ МП |
для классов точности 0,5S - 10 лет; для классов точности 1 – 16 лет |
|
92281-24 04.06.2029 |
Приборы учета электроэнергии высоковольтные интеллектуальные, НАРТИС-И500 Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС") (РОССИЯ г. Череповец) |
ОТ МП |
10 лет |
|
93206-24 13.09.2029 |
Счетчики газа интеллектуальные, НАРТИС-СГИ-Т Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС") (РОССИЯ г. Череповец) |
ОТ МП |
6 лет |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Счетчики газа интеллектуальные (НАРТИС-СГИ-Т)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики газа интеллектуальные (НАРТИС-СГИ-Т)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям, отображения информации на ЖКИ электронного вычислительного устройства об объеме израсходованного газа, состояния элемента питания, управления отсечным клапаном, управления дистанционной передачей информации в газоснабжающую организацию.
Встроенное программное обеспечение счетчика разделяется на метрологически незначимое. Метрологически значимое ПО отвечает за измерительные функции а метрологически незначимое ПО - за интерфейс. Настройка и считывание счетчиков производится с помощью специализированного ПО «Nartis Tools». метрологически значимой части ПО без вскрытия корпуса и повреждения Идентификационные данные метрологически значимого ПО приведены в таблице 1.
значимое и счетчиков, данных со Изменение пломбы невозможно.
Метрологически значимая часть ПО недоступна для пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационное данные автономного программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
FWM NARTIS-GM |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.ХХ |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Знак утверждения типа
Знак утверждения типананосится на корпус электронного вычислительного устройства счетчика типографским способом или методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ГОСТ Р 8.995-2023 «Государственная система обеспечения единства измерений. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа», регистрационный номер ФР.1.29.2023.46992 в Федеральном информационном фонде по обеспечению единства измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ Р 8.915-2016 «Счетчики газа объемные и диафрагменные. Общие технические требования, методы испытаний и поверки»;
НРДЛ.405544.001 ТУ «Счетчики газовые интеллектуальные НАРТИС-СГИ-Т. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Завод НАРТИС »
(ООО «Завод НАРТИС»)
ИНН 5019029500
Юридический адрес: 162608, Вологодская обл., г. Череповец, Северное ш., д. 40В
Телефон: +7 (8202) 20-20-27
Web-сайт: nartis.ru
E-mail: info@nartis.ru
Изготовитель
Общество с ограниченной ответственностью «Завод НАРТИС»(ООО «Завод НАРТИС»)
ИНН 5019029500
Адрес: 162608, Вологодская обл., г. Череповец, Северное ш., д. 40В
Телефон: +7 (8202) 20-20-27
Web-сайт: nartis.ru
E-mail: info@nartis.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Завод НАРТИС »(ООО «Завод НАРТИС»)
ИНН 5019029500
Юридический адрес: 162608, Вологодская обл., г. Череповец, Северное ш., д. 40В
Телефон: +7 (8202) 20-20-27
Web-сайт: nartis.ru
E-mail: info@nartis.ru
Счетчики газа интеллектуальные НАРТИС-СГИ-Т состоят из металлического корпуса, измерительного блока камерного типа (первичного преобразователя объема) и электронного вычислительного устройства.
Принцип действия счетчиков газа интеллектуальных НАРТИС-СГИ-Т основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратнопоступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передается на счетное устройство.
Снятие сигнала осуществляет магнитоуправляемый датчик, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Температуру газа в рабочих условиях измеряет датчик температуры, который находится внутри корпуса счетчика, в потоке газа. Электронное вычислительное устройство автоматически вычисляет измеренный объем газа, с приведением к стандартным условиям плюс 20 °С и 101,325 кПа по измеренному значению температуры с учетом введенного постоянного значения давления.
Счетчики газа интеллектуальные НАРТИС-СГИ-Т оснащены оптическим портом, выполненным по ГОСТ IEC 61107-2011. и дополнительными интерфейсами удаленного доступа.
Электронное вычислительное устройство включает в себя: микроконтроллер, датчик магнитного поля, датчик температуры, жидкокристаллический индикатор (далее - ЖКИ), сменный литиевый элемент питания, модуль радиоканала (в зависимости от исполнения): NB-IoT, GSM, LTE, LoRaWAN.
Радиоканалы NB-IoT, GSM, LTE, LoRaWAN предназначены для дистанционной передачи информации об измеренном объеме потребленного газа, а также для дистанционного управления запорным клапаном по команде с диспетчерского пункта учета газа.
Маркировка нанесена в соответствии с требованиями ГОСТ Р 8.915-2016.
Элемент питания счетчиков и SIM-карта радиоканалов GSM, LTE, NB-IoT размещены в отдельном отсеке и закрыты пластмассовой ударопрочной крышкой, которая пломбируется самоклеящейся этикеткой контроля вскрытия или оттиском знака производителя.
Счетчики газа интеллектуальные НАРТИС-СГИ-Т могут использоваться автономно и в составе автоматизированных информационно-измерительных систем учета газа.К данному типу средства измерений относятся счетчики следующих исполнений: НАРТИС-СГИ-Т-1,6; НАРТИС-СГИ-Т-2,5 и НАРТИС-СГИ-Т-4. Последние цифры в обозначении исполнений - номинальный объемный расход газа.
Знак поверки в виде оттиска поверительного клейма наносится на одну или две пломбы, установленные на корпус.Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или методом шелкографии на корпус электронного вычислительного устройства.

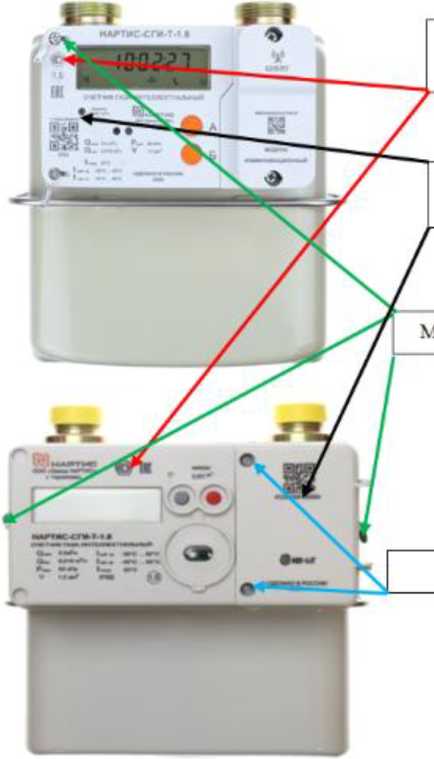

Общий вид средства измерений представлен на рисунке 1.
