Номер по Госреестру СИ: 93214-24
93214-24 Калибраторы портативные
(VERDO CH3000)
Назначение средства измерений:
Калибраторы портативные VERDO CH3000 (далее по тексту - калибраторы) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, электрического сопротивления постоянного тока, частоты, преобразований и воспроизведения сигналов термопар и термопреобразователей сопротивления.
Внешний вид.
Калибраторы портативные
Рисунок № 1
Внешний вид.
Калибраторы портативные
Рисунок № 2
Внешний вид.
Калибраторы портативные
Рисунок № 3
Внешний вид.
Калибраторы портативные
Рисунок № 4
Внешний вид.
Калибраторы портативные
Рисунок № 5
Внешний вид.
Калибраторы портативные
Рисунок № 6
Общие сведения
Дата публикации - 18.09.2024
Срок свидетельства - 17.09.2029
Номер записи - 195050
ID в реестре СИ - 1419896
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. CH3101, VERDO CH3502, VERDO CH3202, VERDO CH3102, VERDO CH3101,
Производитель
Изготовитель - HANGZHOU ZHONGCHUANG ELECTRON Co., LTD, г. Ханчжоу
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 18
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2240 от 2024.09.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Калибраторы портативные (VERDO CH3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Калибраторы портативные (VERDO CH3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 17 | 17 | 17 | 0 | 0 | 17 | 17 | 0 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Калибраторы портативные (VERDO CH3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Калибраторы имеют внутреннее программное обеспечение (далее по тексту - ПО) В калибраторах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) во внутреннее ПО посредством внешних интерфейсов или человекомашинного интерфейса калибраторов.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Калибратор тока и напряжения VERDO CH3201, VERDO CH3202. Руководство по эксплуатации» раздел 2 «Основные операции», «Калибратор температуры VERDO CH3501, VERDO CH3502. Руководство по эксплуатации», раздел 2 «Основные операции», «Многофункциональный портативный калибратор процессов VERDO CH3101, VERDO CH3102. Руководство по эксплуатации» раздел 2 «Основные операции», «Прецизионные многофункциональные портативные калибраторы процессов VERDO CH3900. Руководство по эксплуатации» раздел 3 «Использование функций».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 № 2360 «Об утверждении
Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Стандарт предприятия на калибраторы портативные VERDO CH3000 № ES-CH3000-02W.
ПравообладательHANGZHOU ZHONGCHUANG ELECTRON Co., LTD, г., Ханчжоу, Китай Адрес: No.3, Kangle Road, Gongshu District, Hangzhou, Zhejiang, China Телефон: 0086-571-56770221
Факс: 0086-571-56861355
E-mail: sales@east-tester.com
Изготовитель
HANGZHOU ZHONGCHUANG ELECTRON Co., LTD, г., Ханчжоу, Китай Адрес: No.3, Kangle Road, Gongshu District, Hangzhou, Zhejiang, China Телефон: 0086-571-56770221Факс: 0086-571-56861355
E-mail: sales@east-tester.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
HANGZHOU ZHONGCHUANG ELECTRON Co., LTD, г., Ханчжоу, Китай Адрес: No.3, Kangle Road, Gongshu District, Hangzhou, Zhejiang, China Телефон: 0086-571-56770221Факс: 0086-571-56861355
E-mail: sales@east-tester.com
Принцип действия калибраторов заключается в использовании аналого-цифрового и цифро-аналогового преобразования с последующей индикацией на жидкокристаллическом дисплее.
Электронные блоки калибраторов выполнены в виде портативных ручных приборов в пластмассовом корпусе. На лицевой панели электронных блоков калибраторов размещены клавиатура управления прибором и дисплей, отображающий результаты измерений и воспроизведений в цифровом виде, а также информацию о режиме работы калибраторов.
Калибраторы выпускаются в нескольких исполнениях: VERDO CH3101, CH3102, VERDO CH3201, VERDO CH3202, VERDO CH3501, VERDO CH3502, CH3901, VERDO CH3902, VERDO CH3903, VERDO CH3904, VERDO различающиеся между собой типом точностью и набором измерительных функций.
Калибраторы обеспечивают следующие режимы работы:
-
- измерение сигналов силы постоянного электрического сопротивления постоянному току;
-
- преобразование сигналов термопар
VERDO VERDO CH3905,
тока, напряжения постоянного тока,
(далее по тексту
ТП) и
термопреобразователей сопротивления (далее по тексту - ТС) в значения температуры;
-
- измерение частоты;
-
- воспроизведение сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току;
-
- воспроизведение сигналов ТП и ТС;
-
- воспроизведение частоты.
Общий вид калибраторов представлен на рисунках 3 - 6. Пломбирование калибраторов от несанкционированного доступа не предусмотрено конструкцией корпуса прибора. Нанесение знака поверки на корпус калибратора не предусмотрено. Нанесения знака утверждения типа на корпус калибратора не предусмотрено.
Место нанесения серийных номеров - наклейка на передней или задней панели корпуса; способ нанесения - типографская печать с защитной пленкой; формат -цифровой код, состоящий из арабских цифр.

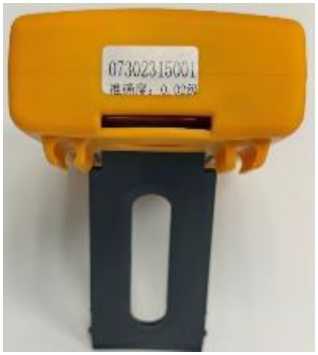

Рисунок 1 - Место нанесения серийного номера для VERDO
CH3101/CH3102/CH3201/CH3202/CH3501/CH3502

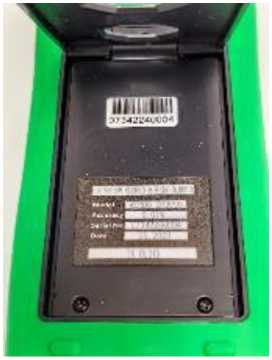

Рисунок 2 - Место нанесения серийного номера для VERDO CH390x

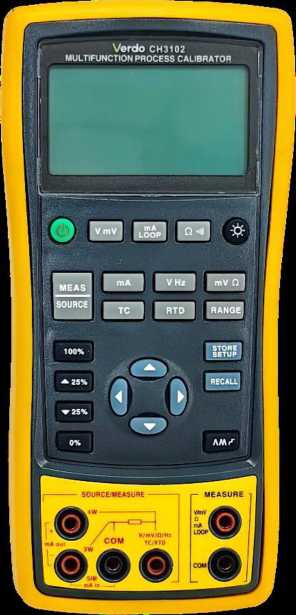

Рисунок 3 - Общий вид калибраторов
VERDO CH3101, VERDO CH3102

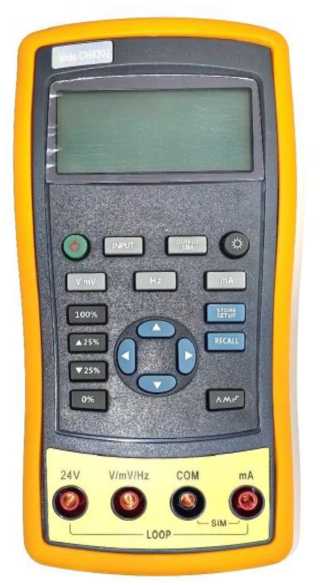

Рисунок 4 - Общий вид калибраторов
VERDO CH3201, VERDO CH3202

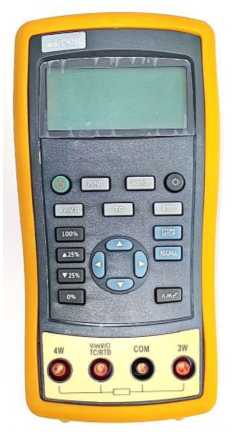

Рисунок 5 - Общий вид калибраторов
VERDO CH3501, VERDO CH3502

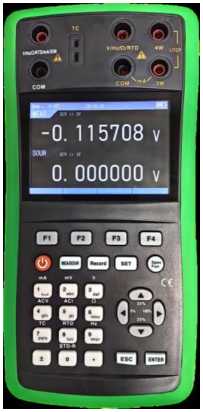

Рисунок 6 - Общий вид калибраторов
VERDO CH3901, VERDO CH3902, VERDO
CH3903, VERDO CH3904, VERDO CH3905
Таблица 15 - Комплектность калибраторов
|
Наименование |
Обозначение |
Значение |
|
Калибратор портативный* |
VERDO CH3000 |
1 шт. |
|
Измерительные кабели |
- |
1 комплект |
|
Сетевой адаптер / Зарядное устройство |
- |
1 комплект |
|
Руководство по эксплуатации |
В зависимости от модификации |
1 экз. |
|
* Модификация в соответствии с заказом. | ||
представлены в таблицах 1 - 14.
Таблица 1 - Метрологические характеристики калибраторов при измерении напряжения постоянного тока
|
Модификация |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности |
|
VERDO CH3101 |
от -33 до +33 В (верхний дисплей) |
±(0,0005^иизм +0,002) В |
|
от -80 до +80 мВ (верхний дисплей) |
±(0,0005^иизм + 0,020) мВ | |
|
от -200 до +200 мВ (верхний дисплей) |
±(0,0005 •иизм + 0,02) мВ | |
|
от -1 до +60 В (нижний дисплей) |
±(0,0005^иизм +0,002) В | |
|
от -15 до +80 мВ (нижний дисплей) |
±(0,0005 •иизм + 0,02) мВ | |
|
от 80 до +125 мВ (нижний дисплей) |
±(0,0005 •иизм + 0,02) мВ | |
|
VERDO CH3102 |
от -33 до +33 В (верхний дисплей) |
±(0,00025^иизм +0,002) В |
|
от -80 до +80 мВ (верхний дисплей) |
±(0,00025^иизм + 0,02) мВ | |
|
от -200 до +200 мВ (верхний дисплей) |
±(0,00025^иизм + 0,02) мВ | |
|
от -1 до +60 В (нижний дисплей) |
±(0,0002^иизм +0,002) В | |
|
от -15 до +80 мВ (нижний дисплей) |
±(0,0002^иизм + 0,02) мВ | |
|
от 80 до +125 мВ (нижний дисплей) |
±(0,0002^иизм + 0,02) мВ | |
|
VERDO CH3501 VERDO CH3201 VERDO CH3202 |
от 0 до 31 В |
±(0,0005^иизм +0,002) В |
|
от -15 до 80 мВ |
±(0,0005^иизм + 0,02) мВ | |
|
от 80 до 125 мВ |
±(0,0005^иизм + 0,02) мВ | |
|
VERDO CH3502 |
от 0 до 31 В |
±(0,0002^иизм +0,002) В |
|
от -15 до 80 мВ |
±(0,0002^иизм + 0,02) мВ | |
|
от 80 до 125 мВ |
±(0,0002^иизм + 0,02) мВ | |
|
VERDO CH3901 VERDO CH3902 VERDO CH3903 VERDO CH3904 VERDO CH3905 |
от -200 до +200 мВ |
±(0,00008^иизм+0,006) мВ |
|
от -2 до +2 В |
±(0,00008^иизм+0,00004) В | |
|
от -20 до +20 В |
±(0,00008^иизм+0,0004) В | |
|
от -200 до +200 В |
±(0,00008^иизм+0,004) В |
|
Модификация |
Диапазон измерений, мА |
Пределы допускаемой основной абсолютной погрешности, мА |
|
VERDO CH3101 |
от -24 до +24 (верхний дисплей) |
±(0,0005 1изм +0,002) |
|
от 0 до +24 (верхний дисплей, токовая петля) |
±(0,0005 1изм +0,002) | |
|
от 0 до +24 (нижний дисплей) |
±(0,0005 1изм +0,002) | |
|
VERDO CH3102 |
от -24 до +24 (верхний дисплей) |
±(0,00025 1изм +0,002) |
|
от 0 до +24 (верхний дисплей, токовая петля) |
±(0,00025 1изм +0,002) | |
|
от 0 до +24 (нижний дисплей) |
±(0,0002 1изм +0,002) | |
|
VERDO CH3201 |
от 0 до +24 |
±(0,0005 1изм +0,002) |
|
VERDO CH3202 |
от 0 до +24 |
±(0,0002 1изм +0,002) |
|
VERDO CH3901 VERDO CH3902 VERDO CH3903 VERDO CH3904 VERDO CH3905 |
от 0 до 20 (токовая петля) |
±(0,00008 1изм +0,0006) |
|
от 20 до 200 |
±(0,00008 1изм +0,0006) | |
|
Примечание 1изм -измеренное значение силы тока, мА | ||
Таблица 3 - Метрологические характеристики калибраторов при измерении частоты (кроме VERDO CH3501 и VERDO CH3502, VERDO CH3901)
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
VERDO CH3101 VERDO CH3201 |
от 1,000 до 99,999 Гц |
0,001 Гц |
±(0,0002•Fизм+0,001) Гц |
|
от 100 до 999,99 Гц |
0,01 Гц |
±(0,0002•Fизм+0,01) Гц | |
|
от 1,000 до 9,9999 кГц |
0,0001 кГц |
±(0,0002•Fизм+0,0001) кГц | |
|
от 10,000 до 99,999 кГц |
0,001 кГц |
±(0,0002•Fизм+0,001) кГц | |
|
VERDO CH3102 VERDO CH3202 |
от 1,000 до 99,999 Гц |
0,001 Гц |
±(0,0001•Fизм+0,001) Гц |
|
от 100 до 999,99 Гц |
0,01 Гц |
±(0,0001 •Fизм+0,01) Гц | |
|
от 1,000 до 9,9999 кГц |
0,0001 кГц |
±(0,0001 •Fизм+0,0001) кГц | |
|
от 10,000 до 99,999 кГц |
0,001 кГц |
±(0,0001 •Fизм+0,001) кГц | |
|
VERDO CH3902 VERDO CH3903 VERDO CH3904 VERDO CH3905 |
от 0,0001 до 200 Гц включ. |
0,0001 Гц |
±0,01% (приведенная погрешность от полной шкалы) |
|
св. 200 Гц до 2 кГц включ. |
0,01 Гц | ||
|
св. 2 до 20 кГц |
0,1 Гц |
Примечание: Fизм - измеренное значение частоты, Гц (кГц).
Погрешности приведены для сигнала в виде прямоугольного меандра, для сигналов другой формы к постоянной части абсолютной погрешности добавляется 5 единиц младшего разряда выбранного диапазона.
При измерении частоты величина амплитуды сигнала не менее 2 В.
и VERDO CH3202)
|
Модификация |
Диапазон измерений, Ом |
Разрешение, Ом |
Пределы допускаемой абсолютной основной погрешности | |
|
2/3х проводная схема |
4-х проводная схема | |||
|
VERDO CH3101, VERDO CH3102 (верхний дисплей) |
от 0 до 440 |
0,1 |
±(0,0005 Кизм +0,2 Ом) | |
|
от 420 до 3300 |
1 |
±(0,0005 Rизм +2 Ом) | ||
|
0 до 200 (тест включения-выключения) |
1 |
±(0,005 Низм +2 Ом) | ||
|
VERDO CH3101 (нижний дисплей) VERDO CH3501 |
от 0 до 440 |
0,01 |
±0,25 Ом |
±0,15 Ом |
|
от 420 до 3600 |
0,1 |
±1,5 Ом |
±1 Ом | |
|
VERDO CH3102 (нижний дисплей) VERDO CH3502 |
от 0 до 440 |
0,01 |
±0,15 Ом |
±0,1 Ом |
|
от 420 до 3600 |
0,1 |
±1 Ом |
±0,5 Ом | |
|
VERDO CH3901 VERDO CH3904 VERDO CH3905 |
от 0 до 501) |
0,0001 |
±(0,00008 Rизм + 80 мОм) |
±(0,00008 Rизм + 30 мОм) |
|
от 0 до 5001) |
0,001 |
±(0,00008 Rизм + 80 мОм) |
±(0,00008 Rизм + 30 мОм) | |
|
от 0 до 50002) |
0,01 |
±(0,00008 Rизм+ 200 мОм) |
±(0,00008 Rизм + 100 мОм) | |
|
VERDO CH3902 VERDO CH3903 |
от 0 до 501) |
0,0001 |
- |
±(0,00008 Rизм +30 мОм) |
|
от 0 до 5001) |
0,001 |
±(0,00008 Rизм + 30 мОм) | ||
|
от 0 до 50002) |
0,01 |
±(0,00008 Rизм + 100 мОм) | ||
Примечания:
1.
2.
3.
4.
Выходной ток 1 мА;
Выходной ток 0,1 мА;
Ru3M -измеренное значение электрического сопротивления постоянного тока, Ом;
Максимальное напряжение нагрузки: 20 В, что эквивалентно напряжению 20 мА при
сопротивлении нагрузки 1000 Ом.
|
Модификация |
Тип |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С1) |
|
1 |
2 |
3 |
4 |
|
VERDO CH3101 VERDO CH3501 |
R |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±4 ±2,5 ±2 |
|
S |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±4 ±2,5 ±2 | |
|
K |
от -200 до 0 включ. св. 0 до 1370 включ. |
±1,8 ±1,2 | |
|
E |
от -200 до 0 включ. св. 0 до 950 включ. |
±1,5 ±1,0 | |
|
J |
от -200 до 0 включ. св. 0до 1200 включ. |
±1,5 ±1,0 | |
|
T |
от -200 до 0 включ. св. 0 до 400 включ. |
±1,8 ±1,2 | |
|
N |
от -200 до 0 включ. св. 0 до 1300 включ. |
±2,0 ±1,2 | |
|
B |
от 600 до 800 включ. св. 800 до 1000 включ. св. 1000 до1800 включ. |
±3,5 ±2,5 ±2 | |
|
VERDO CH3102 VERDO CH3502 |
R |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±2,5 ±1,8 ±1,4 |
|
S |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±2,5 ±1,8 ±1,5 | |
|
K |
от -200 до 0 включ. св. 0 до 1370 включ. |
±1,2 ±0,8 | |
|
E |
от -200 до 0 включ. св. 0 до 950 включ. |
±0,9 ±0,7 | |
|
J |
от -200 до 0 включ. св. 0до 1200 включ. |
±1,0 ±0,7 | |
|
T |
от -200 до 0 включ. св. 0 до 400 включ. |
±1,2 ±0,8 | |
|
N |
от -200 до 0 включ. св. 0 до 1300 включ. |
±1,5 ±0,9 | |
|
B |
от 600 до 800 включ. св. 800 до 1000 включ. св. 1000 до1800 включ. |
±2,2 ±1,8 ±1,4 |
таблицы 5
|
1 |
2 |
3 |
4 |
|
VERDO CH3901 |
R |
от 0 до 500 включ. |
±1,5 |
|
VERDO CH3904 |
св. 500 до 1767 включ. |
±1,3 | |
|
VERDO CH3905 |
S |
от 0 до 500 включ. |
±1,5 |
|
св. 500 до 1767 включ. |
±1,3 | ||
|
K |
от -100 до 0 включ. |
±0,6 | |
|
св. 0 до 1370 включ. |
±0,5 | ||
|
E |
от -50 до 0 включ. |
±0,3 | |
|
св. 0 до 1000 включ. |
±0,4 | ||
|
J |
от -60 до 0 включ. |
±0,4 | |
|
св. 0 до 1200 включ. |
±0,3 | ||
|
T |
от -100 до 0 включ. |
±0,4 | |
|
св. 0 до 400 включ. |
±0,3 | ||
|
N |
от -200 до 0 включ. |
±0,8 | |
|
от 0 до 1300 включ. |
±0,4 | ||
|
от 600 до 800 включ. |
±1,2 | ||
|
B |
св. 800 до 1000 включ. |
±1,1 | |
|
св. 1000 до 1820 включ. |
±1,0 |
Примечание
1. В таблице указаны пределы допускаемой абсолютной погрешности без учёта погрешности канала компенсации температуры холодного спая термопар (без встроенного термочувствительного элемента). Пределы дополнительной погрешности канала компенсации температуры холодного спая термопар ± 1,5 °C.
Таблица 6 - Метрологические характеристики калибраторов при измерении сигналов термопреобразователей сопротивления (кроме VERDO CH3201u VERDO CH3202, VERDO CH3902, VERDO CH3903)
|
Модель |
Тип |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С | |
|
2/3х проводная схема |
4-х проводная схема | |||
|
1 |
2 |
3 |
4 |
5 |
|
VERDO CH3101 VERDO CH3501 |
Pt100 (a 0,00385T-') |
от -200 до +840 |
±0,7 |
±0,4 |
|
Pt1000 (a 0,00385T-') |
от -200 до +650 |
±0,4 |
±0,3 | |
|
VERDO CH3102 VERDO CH3502 |
Pt100 (a 0,00385T-') |
от -200 до +840 |
±0,4 |
±0,3 |
|
Pt1000 (a 0,00385T-') |
от -200 до +650 |
±0,3 |
±0,2 | |
|
VERDO CH3901 VERDO CH3904 VERDO CH3905 |
Pt10 (a 0,00385T-') |
от - 200 до +850 |
Не нормируется |
±0,2 |
|
Pt100 (a 0,00385T-') |
от - 200 до +850 |
±0,3 |
±0,2 | |
|
Pt200 (a 0,00385T-') |
от -200 до +250 |
±0,3 |
±0,2 | |
|
от 250 до +630 |
±1,0 |
±1,0 | ||
|
Pt500 (a 0,00385T-') |
от -200 до +500 |
±0,6 |
±0,3 | |
|
от 500 до 630 |
±0,9 |
±0,2 | ||
|
Pt1000 (a 0,00385T-') |
от -200 до +650 |
±0,3 |
±0,15 | |
-
1. Погрешности измерения для 2-проводной схемы не включает ошибку, вызванную сопротивлением измерительных проводов;
-
2. Погрешности измерения для 3-проводной схемы: предполагается наличие согласованных измерительных проводов с общим сопротивлением, не превышающим 25 Ом.
Таблица 7 - Метрологические характеристики калибраторов при воспроизведении напряжения постоянного тока
|
Модификация |
Диапазон воспроизведений |
Пределы допускаемой основной абсолютной погрешности |
|
VERDO CH3101 VERDO CH3201 VERDO CH3501 |
от -15 до 99,999 мВ |
±(0,0005 •U+0,02) мВ |
|
от 100 до 125 мВ |
±(0,0005^U+0,020) мВ | |
|
VERDO CH3101 VERDO CH3201 |
от 0 до 11 В |
±(0,0005^U+0,002) В |
|
VERDO CH3102 VERDO CH3202 VERDO CH3502 |
от -15 до 99,999 мВ |
±(0,0002^U+0,02) мВ |
|
от 100 до 125 мВ |
±(0,0002^U+0,02) мВ | |
|
VERDO CH3102 VERDO CH3202 |
от 0 до 11 В |
±(0,0002^U+0,002) В |
|
VERDO CH3901 VERDO CH3902 VERDO CH3903 VERDO CH3904 VERDO CH3905 |
от 0 до 100 мВ |
±(0,0001-U+0,01) мВ |
|
от 0 до 1 В |
±(0,00008^U+0,00001) В | |
|
от 0 до 10 В |
±(0,00008^U+0,0001) В | |
|
Примечания U - значение напряжения, установленное на калибраторе, мВ (В). Максимальная нагрузка: 1 мА или 1 кОм. | ||
|
Таблица 8 - Метрологические характеристики калибраторов при воспроизведении силы постоянного тока (кроме VERDO CH3501 и CH3502) | ||
|
Модификация |
Диапазон воспроизведения, мА |
Пределы допускаемой основной абсолютной погрешности, мА |
|
VERDO CH3101 VERDO CH3201 |
от 0 до 24 |
±(0,0005^1+0,002) |
|
VERDO CH3102 VERDO CH3202 |
от 0 до 24 |
±(0,0002^1+0,002) |
|
VERDO CH3901 VERDO CH3902 VERDO CH3903 VERDO CH3904 VERDO CH3905 |
от 0 до 30 |
±(0,00008^1+0,09) |
Примечание
I - значение силы тока, установленное на калибраторе, мА. Входное сопротивление свыше 100 Ом
|
Модель |
Диапазон воспроизведения |
Разрядность |
Пределы допускаемой основной абсолютной погрешности |
|
VERDO CH3101 VERDO CH3201 |
от 0,20 до 200,00 Гц |
0,01 Гц |
±(0,0002^F+0,01) Гц |
|
от 200,0 до 2000,0 Гц |
0,1 Гц |
±(0,0002^F+0,1) Гц | |
|
от 2,000 до 19,000 кГц |
0,0001 кГц |
±(0,0002^F+0,001) кГц | |
|
VERDO CH3102 VERDO CH3202 |
от 0,20 до 200,00 Гц |
0,01 Гц |
±(0,0001-F+0,01) Гц |
|
от 200,0 до 2000,0 Гц |
0,1 Гц |
±(0,0001-F+0,1) Гц | |
|
от 2,000 до 19,000 кГц |
0,0001 кГц |
±(0,0001-F+0,001) кГц | |
|
VERDO CH3902 VERDO CH3903 VERDO CH3904 VERDO CH3905 |
от 0,01 до 100,000 Гц |
0,001 Гц |
±0,01 % (приведенная погрешность от полного диапазона) |
|
от 100 до 1 кГц |
0,01 Гц | ||
|
от 1 до 10 кГц |
0,1 Гц | ||
|
от 10 до 100 кГц |
0,001 кГц |
Примечание
F - значение установленной выходной частоты, Гц (кГц);
Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 до 11 В на сопротивлении нагрузки не менее 100 кОм.
Таблица 10 - Метрологические характеристики калибраторов при воспроизведении электрического сопротивления постоянного тока (кроме VERDO CH3201, VERDO CH3202)
|
Модификация |
Диапазон воспроизведения, Ом |
Разрядность, Ом |
Диапазон тока возбуждения, мА |
Пределы допускаемой основной абсолютной погрешности | |
|
2/3х проводная схема |
4-х проводная схема | ||||
|
VERDO CH3101 VERDO CH3501 |
от 0 до 440 |
0,01 |
от 0,4 до 3,3 |
±0,25 Ом |
±0,15 Ом |
|
от 400 до 3600 |
0,1 |
от 0,1 до 0,6 |
±1,5 Ом |
±1,0 Ом | |
|
VERDO CH3102 VERDO CH3502 |
от 0 до 440 |
0,01 |
от 0,4 до 3,3 |
±0,15 Ом |
±0,1 Ом |
|
от 400 до 3600 |
0,1 |
от 0,1 до 0,6 |
±1 Ом |
±0,5 Ом | |
|
VERDO CH3901 VERDO CH3902 VERDO CH3903 VERDO CH3904 VERDO CH3905 |
от 0 до 50 |
0,0001 |
св. 0,4 до 4,0 |
±(0,00008-R+ 60 мОм)* |
- |
|
от 0 до 500 |
0,001 |
от 0,1 до 2,0 |
±(0,00008-R+ 30 мОм)* |
- | |
|
от 0 до 5000 |
0,01 |
от 0,04 до 0,40 включ. |
±(0,00008-R+ 100 мОм)* |
- | |
Примечания:
-
1. Значения сопротивления постоянного тока нормируются при работе со встроенной батареей питания;
-
2. R - значение сопротивления постоянного тока, установленное на калибраторе, Ом.
|
Модификация |
Тип |
Диапазон воспроизведений, °С |
Пределы допускаемой основной абсолютной погрешности, °С1) |
|
1 |
2 |
3 |
4 |
|
VERDO CH3101 VERDO CH3501 |
R |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±4 ±2,5 ±2 |
|
S |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±4 ±2,5 ±2 | |
|
K |
от -200 до 0 включ. св. 0 до 1370 включ. |
±1,8 ±1,2 | |
|
E |
от -200 до 0 включ. св. 0 до 950 включ. |
±1,5 ±1,0 | |
|
J |
от -200 до 0 включ. св. 0до 1200 включ. |
±1,5 ±1,0 | |
|
T |
от -200 до 0 включ. св. 0 до 400 включ. |
±1,8 ±1,2 | |
|
N |
от -200 до 0 включ. св. 0 до 1300 включ. |
±2,0 ±1,2 | |
|
B |
от 600 до 800 включ. св. 800 до 1000 включ. св. 1000 до1800 включ. |
±3,5 ±2,5 ±2 | |
|
VERDO CH3102 VERDO CH3502 |
R |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±2,5 ±1,8 ±1,4 |
|
S |
от - 20 до 0 включ. св. 0 до 500 включ. св. 500 до 1750 включ. |
±2,5 ±1,8 ±1,5 | |
|
K |
от -200 до 0 включ. св. 0 до 1370 включ. |
±1,2 ±0,8 | |
|
E |
от -200 до 0 включ. св. 0 до 950 включ. |
±0,9 ±0,7 | |
|
J |
от -200 до 0 включ. св. 0до 1200 включ. |
±1,0 ±0,7 | |
|
T |
от -200 до 0 включ. св. 0 до 400 включ. |
±1,2 ±0,8 | |
|
N |
от -200 до 0 включ. св. 0 до 1300 включ. |
±1,5 ±0,9 | |
|
B |
от 600 до 800 включ. св. 800 до 1000 включ. св. 1000 до1800 включ. |
±2,2 ±1,8 ±1,4 |
Продолжение таблицы 11
1
VERDO CH3901
VERDO CH3904
VERDO CH3905
|
2 |
3 |
4 |
|
R |
от 0 до 100 включ. св. 100 до 1767 включ. |
±2,0 ±1,5 |
|
S |
от 0 до 100 включ. св. 100 до 1767 включ. |
±2,0 ±1,5 |
|
K |
от -200 до - 100 включ. св.-100 до +400 включ. св.400 до 1200 включ. св.1200 до 1371 включ. |
±0,8 ±0,4 ±0,5 ±0,6 |
|
E |
от-200 до - 100 включ. св.-100 до +600 включ. св.600 до 1000 включ. |
±0,5 ±0,4 ±0,3 |
|
J |
от -200 до - 100 включ. св.-100 до +800 включ. св.800 до 1200 включ. |
±0,6 ±0,3 ±0,4 |
|
T |
от -200 до 400 включ. |
±0,7 |
|
N |
от -200 до - 100 включ. св.-100 до +900 включ. св.900 до 1300 включ. |
±1,1 ±0,6 ±0,5 |
|
B |
от 600 до 800 включ. св.800 до 1820 включ. |
±1,8 ±1,5 |
Примечание:
1. В таблице указаны пределы допускаемой абсолютной погрешности без учёта погрешности канала компенсации температуры холодного спая термопар (без встроенного термочувствительного элемента). Пределы дополнительной погрешности канала компенсации температуры холодного спая термопар ± 1,5 °C.
Таблица 12 - Метрологические характеристики калибраторов при воспроизведение сигналов термопреобразователей сопротивления (кроме VERDO CH3201u VERDO CH3202, VERDO CH3902, VERDO CH3903)
|
Модификация |
Тип |
Диапазон воспроизведения, °С |
Пределы допускаемой основной абсолютной погрешности, °С | |
|
2/3х проводная схема |
4-х проводная схема | |||
|
1 |
2 |
3 |
4 |
5 |
|
VERDO CH3101 VERDO CH3501 |
Pt100 (a 0,00385Т-') |
от -200 до +840 |
±0,7 |
±0,4 |
|
Pt1000 (a 0,00385T-') |
от -200 до +650 |
±0,4 |
±0,3 | |
|
VERDO CH3102 VERDO CH3502 |
Pt100 (a 0,00385T-') |
от -200 до +840 |
±0,4 |
±0,3 |
|
Pt1000 (a 0,00385T-') |
от -200 до +650 |
±0,3 |
±0,2 | |
таблицы 12
|
1 |
2 |
3 |
4 |
5 |
|
VERDO CH3901 VERDO CH3904 VERDO CH3905 |
Pt10 (а 0,00385Т-') |
от - 200 до +850 |
Не нормируется |
±0,2 |
|
Pt100 (а 0,00385Т-') |
от - 200 до +800 |
±0,25 | ||
|
Pt200 (а=0,00385^-1) |
от -200 до +250 включ. |
±0,2 | ||
|
св. 250 до 630 включ. |
±0,6 | |||
|
Pt500 (а=0,00385^-1) |
от -200 до +500 включ. |
±0,3 | ||
|
св. 500 до 630 включ. |
±0,3 | |||
|
Pt1000 (а=0,00385^-1) |
от -200 до +100 включ. |
±0,2 | ||
|
св. 100 до 630 включ. |
±0,2 | |||
| ||||
Таблица 13 - Метрологические характеристики калибраторов в рабочих условиях эксплуатации
|
Диапазон температур, °С |
Пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации (приведенной к диапазону измерений), %/ 1°С |
|
от -10 до +18 и от +28 до +55 |
±0,005 (кроме VERDO CH3101, VERDO CH3102 в режиме измерения/воспроизведения электрического сопротивления постоянного тока и сигналов термопар) |
|
±0,05 (для VERDO CH3101, VERDO CH3102 в режиме измерения/воспроизведения электрического сопротивления постоянного тока сигналов термопар) | |
|
от 0 до +18 и от +28 до +55 |
±0,005 для VERDO CH3901, VERDO CH3902, VERDO CH3903, VERDO CH3904, VERDO CH3905 |
Таблица 14 - Технические характеристики калибраторов
|
Наименование характеристики |
Значение |
|
Нормальные условия:
|
от 18 до 28 до 80 от 84,0 до 106,7 |
|
Рабочие условия:
|
от -10 до +55 от 0 до +55 до 80 от 84,0 до 106,0 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
7 |
