Номер по Госреестру СИ: 93222-24
93222-24 Нагрузки электронные программируемые с рекуперацией
(EA-ELR)
Назначение средства измерений:
Нагрузки электронные программируемые с рекуперацией EA-ELR (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Внешний вид.
Нагрузки электронные программируемые с рекуперацией
Рисунок № 1
Внешний вид.
Нагрузки электронные программируемые с рекуперацией
Рисунок № 2
Внешний вид.
Нагрузки электронные программируемые с рекуперацией
Рисунок № 3
Внешний вид.
Нагрузки электронные программируемые с рекуперацией
Рисунок № 4
Внешний вид.
Нагрузки электронные программируемые с рекуперацией
Рисунок № 5
Общие сведения
Дата публикации - 18.09.2024
Срок свидетельства - 17.09.2029
Номер записи - 195052
ID в реестре СИ - 1419898
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EA-ELR 11000-80 4U, EA-ELR 10080-510 3U, EA-ELR 10080-1000 4U,
Производитель
Изготовитель - EA Elektro-Automatik GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2240 от 2024.09.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нагрузки электронные программируемые с рекуперацией (EA-ELR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений EA Elektro-Automatik GmbH & Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80483-20 31.12.2025 |
Источники питания постоянного тока программируемые двунаправленные , EAPSB EA Elektro-Automatik GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
93222-24 17.09.2029 |
Нагрузки электронные программируемые с рекуперацией, EA-ELR EA Elektro-Automatik GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Нагрузки электронные программируемые с рекуперацией (EA-ELR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Нагрузки электронные программируемые с рекуперацией (EA-ELR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками нагрузок осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные внутреннего п |
рограммного обеспечения | ||
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
KE |
HMI |
DR |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.01 |
V2.01 |
V1.0.2 |
|
Цифровой идентификатор ПО (контрольная суммаисполняемого кода) |
- | ||
Знак утверждения типа
Знак утверждения типананосится на лицевую панель в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе «Эксплуатация и варианты применения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10’16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока»;
Нагрузки электронные программируемые с рекуперацией EA-ELR. Стандарт предприятия.
ПравообладательEA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany Телефон: +49 2162/3785-0
Факс: +49 2162/16230
e-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
Изготовитель
EA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany Телефон: +49 2162/3785-0Факс: +49 2162/16230
е-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Рост'ест' Москва»)региональный центр
Московской области»
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
EA ELEKTRO-AUTOMATIK GmbH & Co. KG, Германия Адрес: Helmholtzstrasse 31-33, 41747 Viersen, Germany Телефон: +49 2162/3785-0Факс: +49 2162/16230
e-mail: ea1974@elektroautomatik.de
W eb-сайт: www.elektroautomatik. de
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. На задней панели расположены разъёмы для подключения питания нагрузки, клеммы для подключения источника питания постоянного тока и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB, Analog. С помощью дополнительных съемных интерфейсных модулей можно добавить другие цифровые интерфейсы, такие как RS232, Profibus, ProfiNet, ModBus TCP, CAN, CANopen или EtherCAT.
Принцип действия нагрузок основан
на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме управления.
К данному типу нагрузок относятся следующие модификации:
EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U,
EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U, EA-ELR EA-ELR EA-ELR EA-ELR EA-ELR EA-ELR
10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, 11000-40 3U, EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U,
EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средств измерений и место нанесения знака утверждения типа представлены на рисунках 1 - 3.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель нагрузок в месте, указанном на рисунке 4.
Место пломбирования от несанкционированного доступа представлено на рисунке 5.

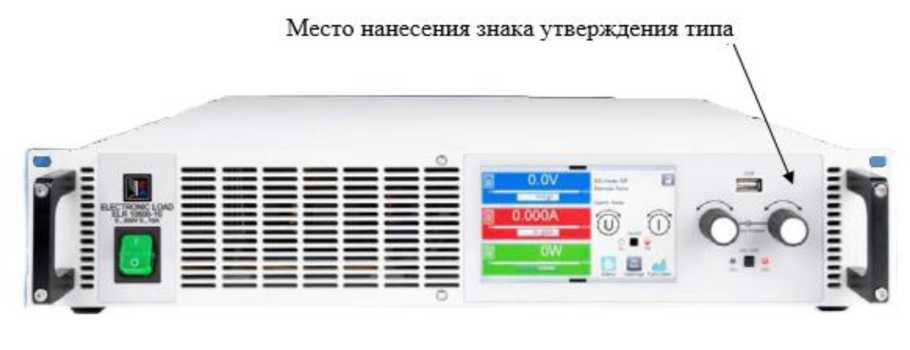

Рисунок 1 - Общий вид и место нанесения знака утверждения типа нагрузок
EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U,
EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U,
EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U

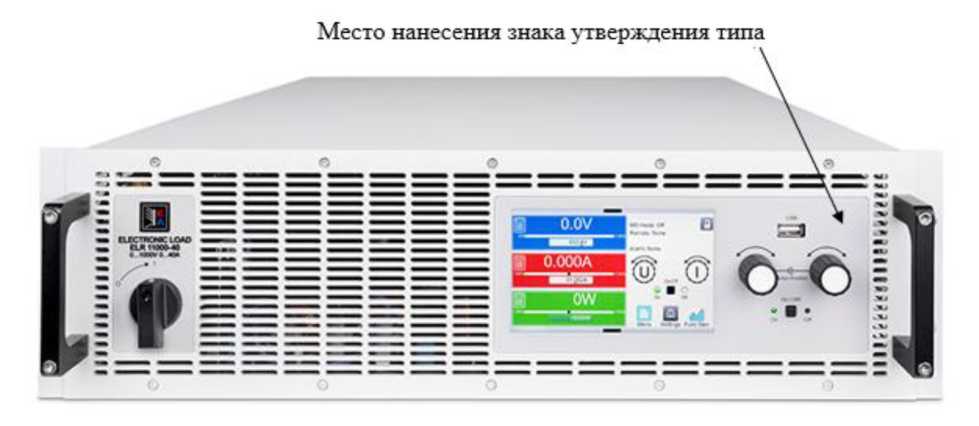

Рисунок 2 - Общий вид и место нанесения знака утверждения типа нагрузок EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U

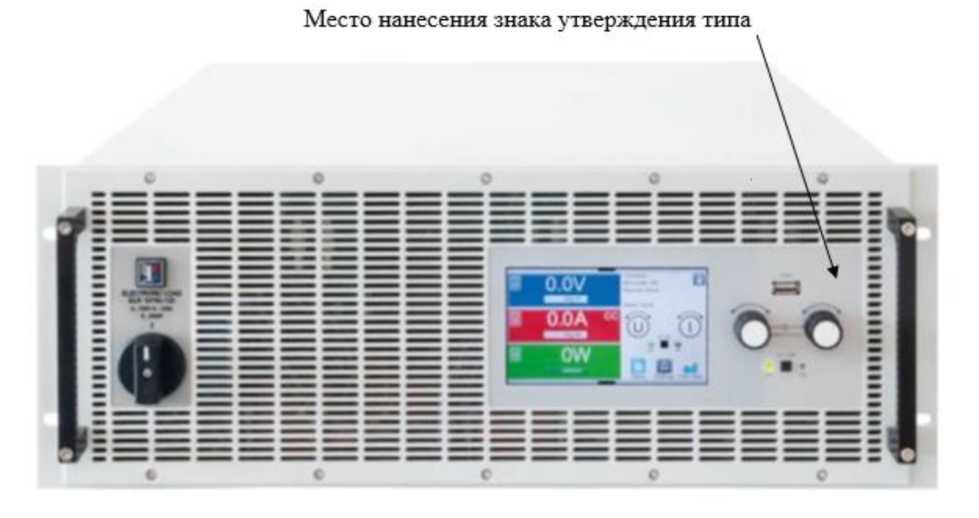

Рисунок 3 - Общий вид и место нанесения знака утверждения типа нагрузок
EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U,
EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U

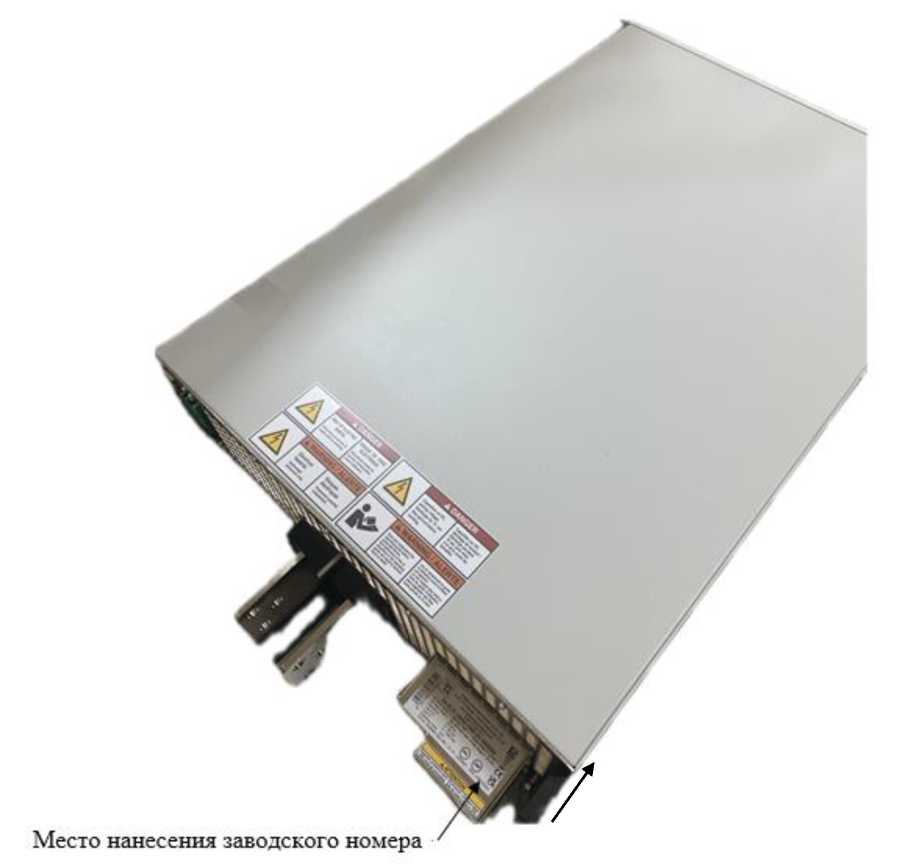

Рисунок 4 - Место нанесения заводского номера нагрузок EA-ELR 10080-1000 4U,
EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U,
EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U, EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U, EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U

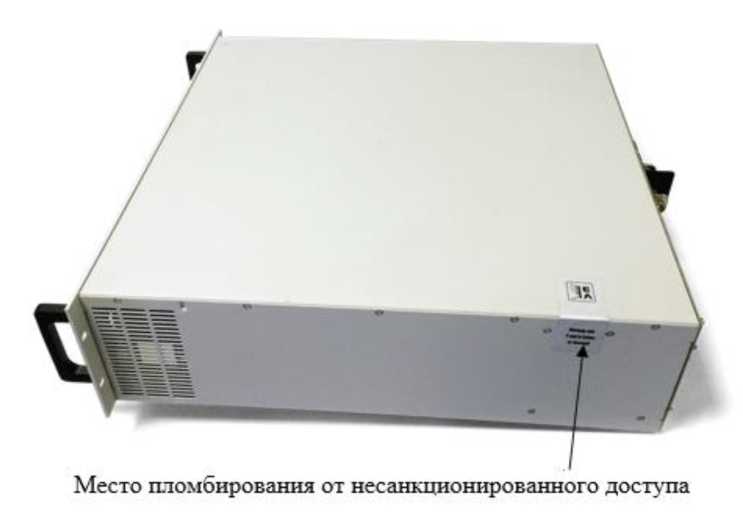

Рисунок 5 - Место пломбирования от несанкционированного доступа нагрузок
EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U,
EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U,
EA-ELR 11000-80 4U, EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U,
EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U,
EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U,
EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U,
EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U, EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U,
EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Нагрузки электронные программируемые с рекуперацией EA-ELR |
- |
1 |
|
Штекер для разъема Sense |
- |
2 |
|
USB-кабель, длина 1,8 м. |
- |
1 |
|
Набор крышек для разъема постоянного тока |
- |
1 |
|
Крышка разъемов Sense |
- |
1 |
|
USB-носитель с документацией и внешним программным обеспечением |
- |
1 |
|
Вилка разъема переменного тока |
- |
1 |
|
Комплект для снятия натяжения кабеля переменного тока |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности установки напряжения постоянного тока, % |
±0,05 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности установки силы постоянного тока, % |
±0,03 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешностиустановки электрической мощности, % |
±0,02 |
Таблица 3 - Метрологические характеристики
|
Модификация |
Номинальные значения |
Диапазон установки |
Диапазон формирования электрического сопротивления, Ом | ||||
|
напряж ения постоян ного тока, В |
силы постоян ного тока, А |
электри ческой мощнос ти, кВт |
напряж ения постоя нного тока, В |
силы постоя нного тока, А |
электри ческой мощност и, кВт | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
EA-ELR 10080-1000 4U |
80 |
1000 |
30 |
от 0 до 80 |
от 0 до 1000 |
от 0 до 30 |
от 0,003 до 5,000 |
|
EA-ELR 10200-420 4U |
200 |
420 |
30 |
от 0 до 200 |
от 0 до 420 |
от 0 до 30 |
от 0,0165 до 25,0000 |
|
EA-ELR 10360-240 4U |
360 |
240 |
30 |
от 0 до 360 |
от 0 до 240 |
от 0 до 30 |
от 0,05 до 90,00 |
|
EA-ELR 10500-180 4U |
500 |
180 |
30 |
от 0 до 500 |
от 0 до 180 |
от 0 до 30 |
от 0,08 до 170,00 |
|
EA-ELR 10750-120 4U |
750 |
120 |
30 |
от 0 до 750 |
от 0 до 120 |
от 0 до 30 |
от 0,2 до 370,0 |
|
EA-ELR 10920-125 4U |
920 |
125 |
30 |
от 0 до 920 |
от 0 до 125 |
от 0 до 30 |
от 0,25 до 550,00 |
|
EA-ELR 11000-80 4U |
1000 |
80 |
30 |
от 0 до 1000 |
от 0 до 80 |
от 0 до 30 |
от 0,4 до 650,0 |
|
EA-ELR 10080-170 3U |
80 |
170 |
5 |
от 0 до 80 |
от 0 до 170 |
от 0 до 5 |
от 0,016 до 26,000 |
|
EA-ELR 10200-70 3U |
200 |
70 |
5 |
от 0 до 200 |
от 0 до 70 |
от 0 до 5 |
от 0,1 до 160,0 |
|
EA-ELR 10360-40 3U |
360 |
40 |
5 |
от 0 до 360 |
от 0 до 40 |
от 0 до 5 |
от 0,3 до 520,0 |
|
EA-ELR 10500-30 3U |
500 |
30 |
5 |
от 0 до 500 |
от 0 до 30 |
от 0 до 5 |
от 0,6 до 1000,0 |
|
EA-ELR 10750-20 3U |
750 |
20 |
5 |
от 0 до 750 |
от 0 до 20 |
от 0 до 5 |
от 1,2 до 2200,0 |
|
EA-ELR 10080-340 3U |
80 |
340 |
10 |
от 0 до 80 |
от 0 до 340 |
от 0 до 10 |
от 0,008 до 13,000 |
|
EA-ELR 10200-140 3U |
200 |
140 |
10 |
от 0 до 200 |
от 0 до 140 |
от 0 до 10 |
от 0,05 до 80,00 |
|
EA-ELR 10360-80 3U |
360 |
80 |
10 |
от 0 до 360 |
от 0 до 80 |
от 0 до 10 |
от 0,15 до 260,00 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
EA-ELR 10500-60 3U |
500 |
60 |
10 |
от 0 до 500 |
от 0 до 60 |
от 0 до 10 |
от 0,3 до 500,0 |
|
EA-ELR 10750-40 3U |
750 |
40 |
10 |
от 0 до 750 |
от 0 до 40 |
от 0 до 10 |
от 0,6 до 1100,0 |
|
EA-ELR 11000-30 3U |
1000 |
30 |
10 |
от 0 до 1000 |
от 0 до 30 |
от 0 до 10 |
от 1,2 до 2000,0 |
|
EA-ELR 10080-510 3U |
80 |
510 |
15 |
от 0 до 80 |
от 0 до 510 |
от 0 до 15 |
от 0,006 до 9,000 |
|
EA-ELR 10200-210 3U |
200 |
210 |
15 |
от 0 до 200 |
от 0 до 210 |
от 0 до 15 |
от 0,03 до 50,00 |
|
EA-ELR 10360-120 3U |
360 |
120 |
15 |
от 0 до 360 |
от 0 до 120 |
от 0 до 15 |
от 0,1 до 180,0 |
|
EA-ELR 10500-90 3U |
500 |
90 |
15 |
от 0 до 500 |
от 0 до 90 |
от 0 до 15 |
от 0,2 до 330,0 |
|
EA-ELR 10750-60 3U |
750 |
60 |
15 |
от 0 до 750 |
от 0 до 60 |
от 0 до 15 |
от 0,4 до 750,0 |
|
EA-ELR 11000-40 3U |
1000 |
40 |
15 |
от 0 до 1000 |
от 0 до 40 |
от 0 до 15 |
от 0,8 до 1300,0 |
|
EA-ELR 10080-60 2U |
80 |
60 |
1,5 |
от 0 до 80 |
от 0 до 60 |
от 0 до 1,5 |
от 0,04 до 80,00 |
|
EA-ELR 10200-25 2U |
200 |
25 |
1,5 |
от 0 до 200 |
от 0 до 25 |
от 0 до 1,5 |
от 0,25 до 500,00 |
|
EA-ELR 10360-15 2U |
360 |
15 |
1,5 |
от 0 до 360 |
от 0 до 15 |
от 0 до 1,5 |
от 0,8 до 1600,0 |
|
EA-ELR 10500-10 2U |
500 |
10 |
1,5 |
от 0 до 500 |
от 0 до 10 |
от 0 до 1,5 |
от 2 до 3000 |
|
EA-ELR 10750-06 2U |
750 |
06 |
1,5 |
от 0 до 750 |
от 0 до 06 |
от 0 до 1,5 |
от 4 до 6000 |
|
EA-ELR 10080-120 2U |
80 |
120 |
3 |
от 0 до 80 |
от 0 до 120 |
от 0 до 3 |
от 0,02 до 40,00 |
|
EA-ELR 10200-50 2U |
200 |
50 |
3 |
от 0 до 200 |
от 0 до 50 |
от 0 до 3 |
от 0,1 до 250,0 |
|
EA-ELR 10360-30 2U |
360 |
30 |
3 |
от 0 до 360 |
от 0 до 30 |
от 0 до 3 |
от 0,4 до 800,0 |
|
EA-ELR 10500-20 2U |
500 |
20 |
3 |
от 0 до 500 |
от 0 до 20 |
от 0 до 3 |
от 1 до 1500 |
|
EA-ELR 10750-12 2U |
750 |
12 |
3 |
от 0 до 750 |
от 0 до 12 |
от 0 до 3 |
от 2 до 3000 |
|
EA-ELR 11000-10 2U |
1000 |
10 |
3 |
от 0 до 1000 |
от 0 до 10 |
от 0 до 3 |
от 3 до 6000 |
Таблица 4 - Основные технические характеристики
__________________Наименование характеристики_________________ ____________________________________________________________1__________________________________________________________ Параметры электрического питания:
-
- напряжение переменного тока, В
-
- частота переменного тока, Гц_______________________________________
Количество фаз входногоэлектрического питания:
-
- EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U, EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U
-
- EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U
Габаритные размеры (ширинаxвысотаxглубина),мм, не более
-
- EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U
-
- EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U
- EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U
Масса, кг (в зависимости от мощности модификации), не более
-
- EA-ELR 10080-1000 4U, EA-ELR 10200-420 4U, EA-ELR 10360-240 4U, EA-ELR 10500-180 4U, EA-ELR 10750-120 4U, EA-ELR 10920-125 4U, EA-ELR 11000-80 4U
-
- EA-ELR 10080-170 3U, EA-ELR 10200-70 3U, EA-ELR 10360-40 3U, EA-ELR 10500-30 3U, EA-ELR 10750-20 3U, EA-ELR 10080-340 3U, EA-ELR 10200-140 3U, EA-ELR 10360-80 3U, EA-ELR 10500-60 3U, EA-ELR 10750-40 3U, EA-ELR 11000-30 3U, EA-ELR 10080-510 3U, EA-ELR 10200-210 3U, EA-ELR 10360-120 3U, EA-ELR 10500-90 3U, EA-ELR 10750-60 3U, EA-ELR 11000-40 3U
-
- EA-ELR 10080-60 2U, EA-ELR 10200-25 2U, EA-ELR 10360-15 2U, EA-ELR 10500-10 2U, EA-ELR 10750-06 2U, EA-ELR 10080-120 2U, EA-ELR 10200-50 2U, EA-ELR 10360-30 2U, EA-ELR 10500-20 2U, EA-ELR 10750-12 2U, EA-ELR 11000-10 2U
Нормальные условия измерений:
-
- температура окружающейсреды, °С
-
- относительная влажность, %______
Средняя наработка на отказ,ч
Значение
2
от 380 до 480
от 45 до 65
483x177x785
483x133x777
483x89x559
50
18 (5 кВт);
26 (10 кВт)
33 (15 кВт)
10 (1,5 кВт);
13 (3 кВт)
от +18 до +28
от 30 до 80 50000
