Наименование

Обозначение

Количество, шт.

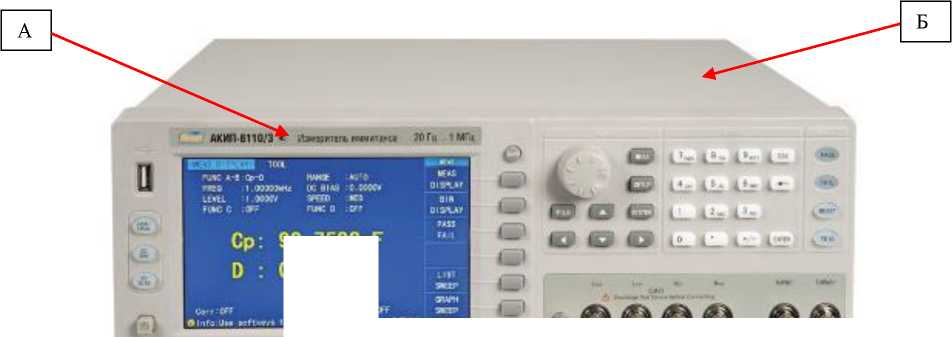

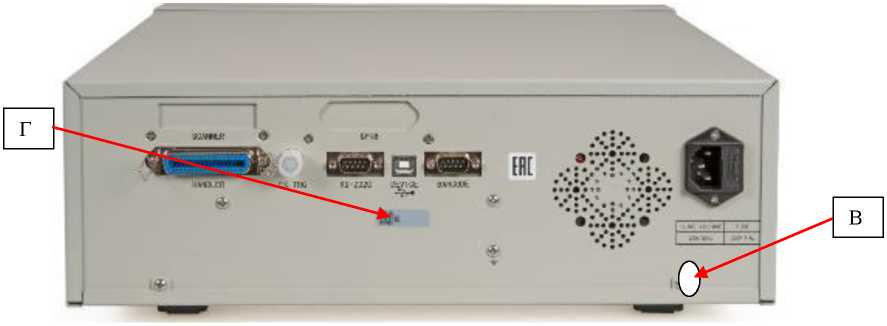

Измеритель иммитанса

.1)

1

Сетевой шнур питания

-

1

Измерительный 4-х пр. кабель-адаптер (Кельвин, 4-BNC х 2 «крокодила»)

-

1

Руководство по эксплуатации CD-диск

-

1

¹⁾ - в зависимости от заказа

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц для модификации АКИП-6110/1 для модификации АКИП-6110/2 для модификации АКИП-6110/3

от 20 до 3 •lO⁵ от 20 до 5 •lO⁵ от 20 до 1^10⁶

Пределы     допускаемой     относительной

погрешности установки частоты, %

±0,01

Уровень тест-сигнала

• - напряжение переменного тока, Вскз

• - сила переменного тока, мА

от 0,005 до 10

от 0,05 до 100

Пределы абсолютной погрешности установки уровня тестового сигнала напряжения переменного тока, В

±(0,1-ивых+2мВ)

Выходное сопротивление источника сигнала, Ом

10, 25, 50, 100

Диапазон измерений: сопротивление переменному току, сопротивление постоянному току, Ом проводимость, См фазовый сдвиг, градус емкость, Ф индуктивность, Гн тангенса угла потерь добротность

от 1^10-⁵ до 99,9999^10⁶ от 1-10-¹¹ до 99,9999 от минус 179,999 до плюс 179,999 от 1^10^-17 до 9,99999 от 1-10^-11 до 99,9999 от 1^10^-5 до 9,99999 от 1^10^-5 до 99999,9

Пределы допускаемой относительной погрешности измерений: сопротивления переменному току, % емкости, % индуктивности, %

А, = ±[а + (1^ + 1^)^100 %]^Кс ¹⁾

Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь:

если D <0,1

если D >0,1

"» = ±⁽100⁾

"» = ±⁽100⁾-^{(1 +} "⁾

Пределы допускаемой абсолютной погрешности измерений добротности:

если Q/De <1

«. = +

- 1 + Q • Де

Пределы допускаемой абсолютной погрешности измерений фазового сдвига, градус

180 Ле

р —     •

п 100

1

2

Пределы допускаемой абсолютной погрешности измерений реактивных элементов сопротивления, при D <0,1, Ом: параллельная схема замещения

последовательная схема замещения

R-n • Dg R^g = +

D +Dg

Rse=X- Dg²⁾

Диапазон установки уровня постоянного смещения Udc, В

±5

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения UDC, В

±0,01^|Udc|

Примечания

• ¹⁾ - если при измерениях D >0,1 или Q >0,1, пределы допускаемой погрешности Ae следует умножить на Vi + D(при измерении C и L) или на -^1 + Q(при измерении R);

• ²⁾ Х = 2^я^/^£=  ¹  ;

2-n-f-C

A - базовая погрешность измерений с учетом поправочного коэффициента по уровню тест-сигнала (таблица 3) и учетом коррекции, обусловленной низком (высоким) импедансом (таблица 4);

Zv - импеданс тестируемого компонента, Ом;

Zo - импеданс ХХ (open impedance base)/коэффициент коррекции (factor O), Ом;

Zs - импеданс КЗ (short impedance base)/ коэффициент коррекции (factor S), Ом; Kc - коэффициент температурной коррекции (таблица 9).

Диапазон

Уровень тест-сигнала

от 5 до 50 мВ

от 50 мВ до 0,2 В

от 0,2 до 0,6 В

от 0,6 до 2 В

от 20 до 125 Гц

±0,3 %• (50 мВ/Uс)

±0,15 %

±0,1 %

±0,08 %

от 125 Гц до 110 кГц

±0,15 %• (50 мВ/Uс)

±0,1 %

±0,08 %

±0,05 %

от 110 до 300 кГц

±0,25 %• (50 мВ/Uс)

±0,2 %

±0,15 %

±0,1 %

от 300 до 710 кГц

±0,25 %• (50 мВ/Uс)

±0,2 %

±0,15 %

±0,2 %

от 710 кГц до 1 МГц

±0,4 %• (50 мВ/Uс)

±0,3 %

±0,25 %

±0,4 %

Примечания

¹⁾ - для скорости измерений Slow/Medium; Uс - амплитуда измерительного сигнала, мВскз.

Диапазон частот

Импеданс тестируемого компонента (низкий)

Zx<1,1 Ом

1,1<Zx<11,0 Ом

11<Zx<30 Ом

от 20 Гц до 110 кГц

0,08 %

0,05 %

0,03 %

от 110 кГц до 1 MTu

0,15 %

0,08 %

0,05 %

Диапазон частот

Импеданс тестируемого компонента (высокий)

Zx>96 кОм

30<Zx<96 кОм

9,6<Zx<30,0 кОм

20 Гц - 22 кГц

0,05 %

0,03 %

0

22 кГц - 110кГц

0,1 %

0,05 %

0,03 %

110 кГц - 300 кГц

0,2 %

0,1 %

0,1 %

300 кГц - 500 кГц

0,3 %

0,2 %

0,25 %

500 кГц - 1 МГц

10 %

0,3 %

0,6 %

Примечание

Zx - импеданс тестируемого компонента, Ом.

Диапазон частот

Базовое значение импеданса при скорости измерений

Fast

Slow/Medium

от 20 до 125 Гц

2 МОм

5 МОм

от 125 Гц до 22 кГц

5 МОм

8 МОм

от 22 до 110 кГц

1 МОм

1,6 МОм

от 110 до 300 кГц

300 кОм

500 кОм

от 300 кГц до 1 МГц

100 кОм

167 кОм

Примечание

В зависимости от длины измерительного кабеля применяется корректировочный коэффициент (таблица 6)

Диапазон частот

Длина тестового кабеля

1 м

2 м

4 м

от 20 Гц до 22 кГц

1

0,8

0,5

от 22 до 110 кГц

0,8

0,5

0,2

от 110 кГц до 1 МГц

0,5

0,25

0,1

Диапазон частот

Скорость измерений

Fast

Slow/Medium

от 20 до 55 Гц

10 Ом

3 Ом

от 55 до 125 Гц

3 Ом

1 Ом

от 125 до 1,1 кГц

1,8 Ом

660 мОм

от 1,1 до 11 кГц

1 Ом

330 мОм

от 11 до 300 кГц

330 мОм

110 мОм

от 300 кГц до 1 МГц

110 мОм

33 мОм

Диапазон частот

Длина тестового кабеля

1 м

2 м

4 м

от 20 Гц до 22 кГц

1

1,2

2

от 22 до 110 кГц

1,2

1,5

3

от 110 кГц до 1 МГц

2

5

10

Температура (°С)

от 0 до

8 включ.

св. 8 до

18 включ.

св. 18 до

28 включ.

св. 28 до

38 включ.

св. 38 до

48 включ.

Кс

4

2

1

2

4

Наименование характеристики

Значение

1

2

Габаритные размеры (ширинахвысотахглубина), мм

400x132x350

Масса, кг, не более

10,0

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 198 до 242

от 47 до 63

Потребляемая мощность, В^А, не более

80

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от +18 до +28

70

от 84,0 до 106,7

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от 0 до +40

90

от 84,0 до 106,7

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000
