Номер по Госреестру СИ: 93226-24
93226-24 Комплексы программно-аппаратные
(ЭЛСАР-Р)
Назначение средства измерений:
Комплексы программно-аппаратные ЭЛСАР-Р предназначены для измерений электрических сигналов от первичных преобразователей в виде напряжения, силы и сопротивления постоянного электрического тока, сигналов частоты переменного электрического тока, а также генерирования напряжения и силы постоянного электрического тока.
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 1
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 2
Общие сведения
Дата публикации - 22.03.2025
Срок свидетельства - 17.09.2029
Номер записи - 195055
ID в реестре СИ - 1419901
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭЛСАР-Р-100, ЭЛСАР-Р,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Комита Автоматизация" (ООО "Комита Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№387 от 2025.02.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
№539 от 2025.03.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)
№2240 от 2024.09.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы программно-аппаратные (ЭЛСАР-Р)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Комита Автоматизация" (ООО "Комита Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93226-24 17.09.2029 |
Комплексы программно-аппаратные, ЭЛСАР-Р Общество с ограниченной ответственностью "Комита Автоматизация" (ООО "Комита Автоматизация") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Комплексы программно-аппаратные (ЭЛСАР-Р)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМ" (RA.RU.310581) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Комплексы программно-аппаратные (ЭЛСАР-Р)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ПАК состоит из:
-
- программного обеспечения АРМ;
-
- программного обеспечения ПРУ;
-
- программного обеспечения ПЛК (базовое, системное и встроенное программное обеспечение ПЛК).
Программное обеспечения АРМ, программное обеспечение ПРУ выполняет функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.
Программное обеспечение АРМ, программное обеспечение ПСУ, базовое и системное программное обеспечение ПЛК относится к автономной части ПО и не является метрологически значимой частью ПО. Автономная часть ПО устанавливается на контроллер и АРМ оператора.
Встроенная (метрологическая значимая) часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.
Уровень защиты ПО от преднамеренного и непреднамеренного доступа «высокий», в соответствии с рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации, паспорта, и табличку, прикреплённую к металлическому ящику в соответствии с рисунком 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 12 «Использование изделия» руководства по эксплуатации ЛСНР.421457.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной измерений силы постоянного электрического тока
поверочной схемы для средств в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении
Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 28.99.39-001-95646472-2023 «Комплекс программно-аппаратный ЭЛСАР-Р. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Комита Автоматизация» (ООО «Комита Автоматизация»)
ИНН 7814815968
Юридический адрес: 197374, г. Санкт-Петербург, Торфяная дорога, д. 7, лит. Ф, о ф. 920/921
Телефон: +7 (812) 237-32-32
Web-сайт: www.comitagroup.spb.ru
E-mail: info@comitagroup.spb.ru
Изготовитель
Общество с ограниченной ответственностью «Комита Автоматизация» (ООО «Комита Автоматизация»)ИНН 7814815968
Адрес: 197374, г. Санкт-Петербург, Торфяная дорога, д. 7, лит. Ф, оф. 920/921 Телефон: +7 (812) 237-32-32
Web-сайт: www.comitagroup.spb.ru
E-mail: info@comitagroup.spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7(499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Комита Автоматизация» (ООО «Комита Автоматизация»)ИНН 7814815968
Юридический адрес: 197374, г. Санкт-Петербург, Торфяная дорога, д. 7, лит. Ф, о ф. 920/921
Телефон: +7 (812) 237-32-32
Web-сайт: www.comitagroup.spb.ru
E-mail: info@comitagroup.spb.ru
Конструктивно комплексы программно-аппаратные ЭЛСАР-Р (далее - ПАК) выполнены в виде металлического ящика, внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения первичных преобразователей и исполнительных устройств.
Принцип действия ПАК основан на приеме сигналов, поступающих от различных первичных преобразователей, измерений и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.
В зависимости от системы, в которую входит ПАК, и задач, которые он должен решать, ПАК может иметь различные модификации, отличающиеся друг от друга различным количеством модулей и набором метрологических характеристик. При этом ПАК присваивается обозначение согласно таблице 1:
Таблица 1 -
ПАК
|
Модификация |
Обозначение |
Назначение |
|
ЭЛСАР-Р |
ЛСНР.421457.000 |
Для проведения испытаний |
|
ЭЛСАР-Р-100 |
ЛСНР.421457.001-NNN |
Для систем автоматического управления технологических агрегатов |
|
ЭЛСАР-Р-200 |
ЛСНР.421457.002-NNN |
Для автоматизированных систем управления технологическим процессом распределенных технологических объектов |
|
ЭЛСАР-Р-300 |
ЛСНР.421457.003-NNN |
Для систем автоматического управления энергетических агрегатов |
|
ЭЛСАР-Р-400 |
ЛСНР.421457.004-NNN |
Для автоматизированных систем управления технологическим процессом электростанции собственных нужд |
|
ЭЛСАР-Р-450 |
ЛСНР.421457.045-NNN |
Для автоматизированных систем управления энергоснабжением |
таблицы 1
|
Модификация |
Обозначение |
Назначение |
|
ЭЛСАР-Р-500 |
ЛСНР.425621.005-NNN |
Для систем пожарной автоматики, автоматизированных систем пожарной сигнализации и пожаротушения |
|
ЭЛСАР-Р-600 |
ЛСНР.421457.006-NNN |
Для автоматизированных систем управления технологическим процессом объектов нефтедобычи и транспортировки нефти и нефтепродуктов |
|
ЭЛСАР-Р-700 |
ЛСНР.421457.007-NNN |
Для систем противоаварийной защиты |
|
Примечание - NNN - арабские цифры, соответствующие номеру проекта | ||
Нанесение знака поверки на ПАК не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом типографской печати на табличку, прикреплённую к металлическому ящику.
Общий вид средства измерений, места нанесения заводского номера и знака утверждения типа представлены на рисунках 1, 2. Количество модулей, размещённых внутри, может отличаться в зависимости от модификации.

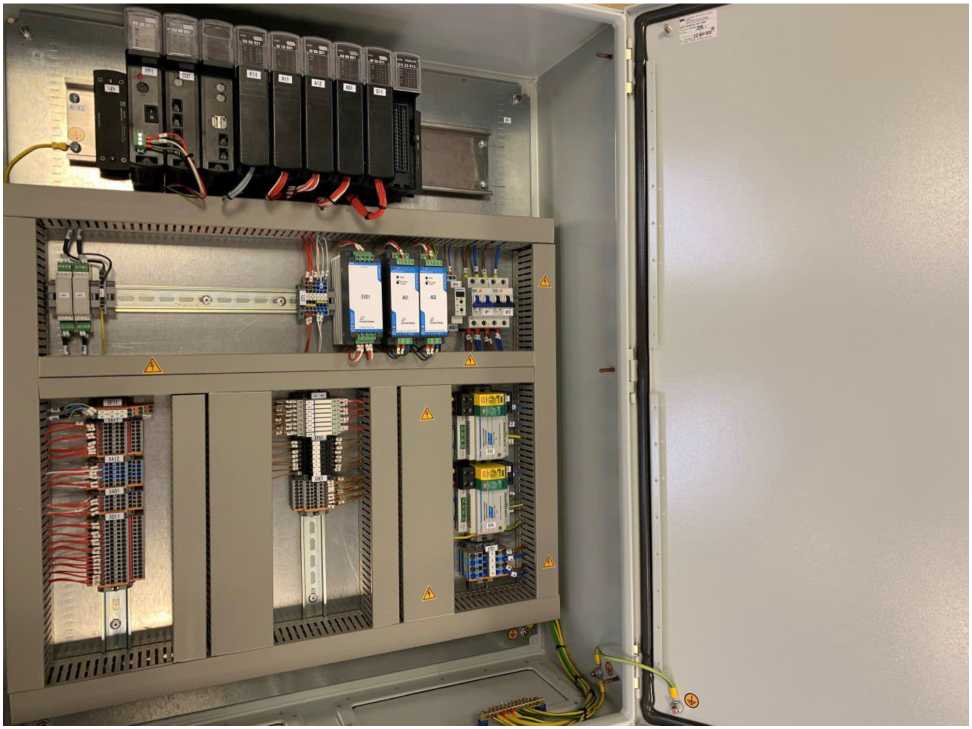

Рисунок 1 - Общий вид средства измерений с открытой передней крышкой

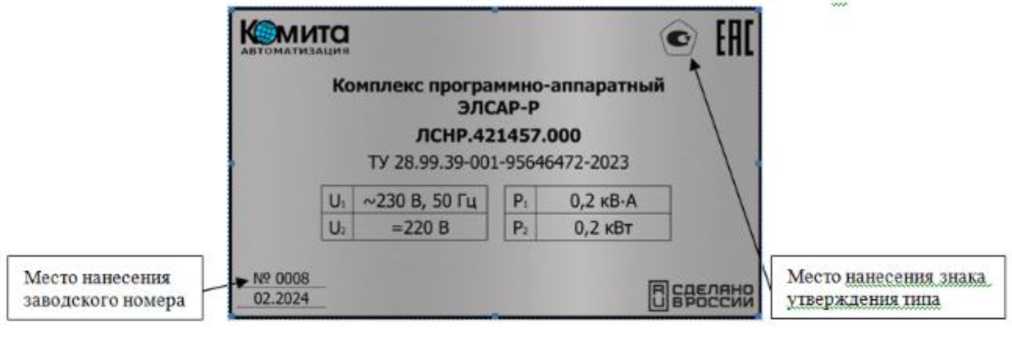

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Пломбирование средства измерений не предусмотрено.
Таблица 3 -
|
Наименования характеристики |
Значение |
|
Диапазон измерений/воспроизведения напряжения постоянного тока*, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения напряжения постоянного тока, % |
±0,1 |
|
Диапазон измерений/воспроизведения силы постоянного тока*, мА |
от -20 до +20 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений/воспроизведения силы постоянного тока, % |
±0,1 |
|
Диапазон измерений электрического сопротивления постоянного тока*, Ом |
от 0 до 400 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений электрического сопротивления постоянного тока*, % |
±0,1 |
|
Диапазон измерений температуры термопреобразователями сопротивления*, °С 50 П 100 П Pt 100 50 М 100 М |
от -197 до +834 от -197 до +834 от -197 до +834 от -180 до +200 от -180 до +200 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений температуры термопреобразователями сопротивления*, % |
±0,1 |
|
Диапазон измерений температуры преобразователями термоэлектрическими, °С ТХА (К) ТХК (L) |
от -200 до +1300 от -200 до +800 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений температуры преобразователями термоэлектрическими, % |
±0,1** |
|
Диапазон измерений частоты*, Гц |
от 100 до 10000 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений частоты, % |
±0,05 |
|
Примечания:
| |
Таблица 4 - Основные технические
|
Наименования характеристики |
Значение |
|
Условия эксплуатации:
|
от +5 до +50 80 |
|
Параметры электрического питания:
|
230 (±10 %) 50 220 (±10 %) |
