Номер по Госреестру СИ: 93240-24
93240-24 Реле контроля изоляции
(АМПФ.421411.001)
Назначение средства измерений:
Реле контроля изоляции АМПФ.421411.001 (далее - реле) предназначены для измерений напряжения и силы постоянного тока, электрической энергии постоянного тока по трем измерительным каналам.
Внешний вид.
Реле контроля изоляции
Рисунок № 1
Общие сведения
Дата публикации - 10.12.2024
Срок свидетельства - 18.09.2029
Номер записи - 195070
ID в реестре СИ - 1419997
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Иви-Тайм" (ООО "Иви-Тайм")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 80
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Реле контроля изоляции (АМПФ.421411.001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Иви-Тайм" (ООО "Иви-Тайм")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93240-24 18.09.2029 |
Реле контроля изоляции, АМПФ.421411.001 Общество с ограниченной ответственностью "Иви-Тайм" (ООО "Иви-Тайм") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Реле контроля изоляции (АМПФ.421411.001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 80 | 80 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Реле контроля изоляции (АМПФ.421411.001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) реле состоит из встроенного и внешнего ПО.
Внешнее ПО Tera Term является
конфигурирования реле и отображения постоянного тока.
Встроенное ПО подразделяется на
незначимую части.
Метрологические характеристики
метрологически значимой части встроенного
метрологически незначимым и служит для измеряемых значений напряжения и силы
метрологически значимую
и метрологически
реле нормированы с ПО.
учетом влияния
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО реле приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
x.x.6 |
|
Цифровой идентификатор ПО |
- |
|
Примечание - x.x - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус реле любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии и технические характеристики» документа АПМФ.421411.001ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
АМПФ.421411.001 ТУ «Реле контроля изоляции АМПФ.421411.001. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Иви-Тайм» (ООО «Иви-Тайм»)
ИНН 7839070643
Адрес юридического лица: 190005, г. Санкт-Петербург, ул. 3-я Красноармейская, д. 12, лит. а, кв. помещ. 1Н
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия реле заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, обработке цифрового кода, с последующим вычислением значений измеряемой величины и выдаче измеренных значений по цифровой шине данных, потребителю.
Конструктивно реле состоит из пластикового корпуса, датчиков тока и платы.
Заводской номер наносится на маркировочную табличку на корпусе реле любым технологическим способом в виде цифрового кода.
Общий вид реле с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на реле не предусмотрено. Пломбирование мест настройки (регулировки) реле не предусмотрено.

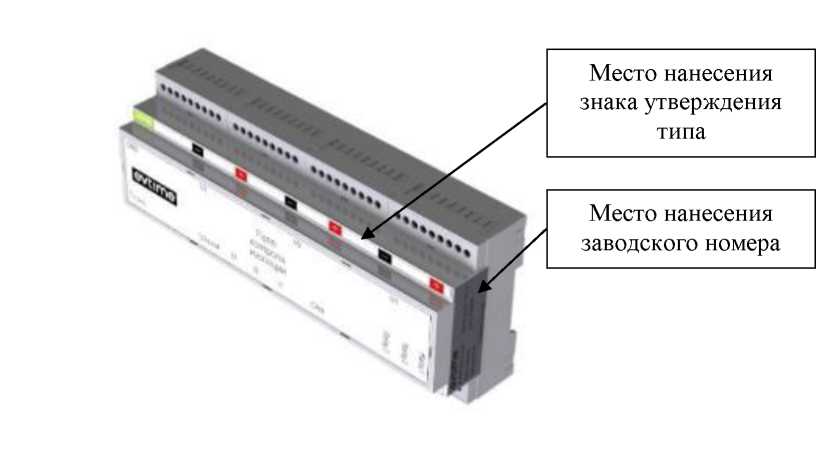

Рисунок 1 - Общий вид реле с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока U, В |
от 5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±1 |
|
Диапазон измерений силы постоянного тока I, А |
от 1 до 500 |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±1 |
|
Диапазон измерений электрической энергии постоянного тока, Вт^ч |
U, В: от 5 до 1000 I, А: от 1 до 500 |
|
Пределы допускаемой относительной погрешности измерений электрической энергии постоянного тока, % |
±1 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,8 до 13,2 |
|
Потребляемый ток, А, не более |
1 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
59x91x212 |
|
Масса, кг, не более |
0,35 |
|
Условия эксплуатации:
|
от -40 до +55 98 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет |
10 |
