Номер по Госреестру СИ: 93233-24
93233-24 Датчики напряжения
(QPSW1000-02)
Назначение средства измерений:
Датчики напряжения QPSW1000-02 (далее - датчики) предназначены для преобразований напряжения постоянного и переменного тока в выходной сигнал силы постоянного или переменного тока соответственно.

Внешний вид.
Датчики напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится в правом верхнем углу титульного листа паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку корпуса датчика любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации АБМФ.411545.003РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об измерений постоянного
утверждении государственной электрического напряжения
поверочной схемы для средств
и электродвижущей силы»;
г.
№ 1706 «Об утверждении
Приказ Росстандарта от 18 августа 2023 государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1- 10-1 до 2 • 109 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 26.51.85-003-77451428-2021 «Датчик напряжения QPSW1000-02. Технические условия».
Правообладатель«Трансконвертер»
Калужская, дом 15,
Общество с ограниченной ответственностью (ООО «Трансконвертер»)
ИНН 7733541959
Адрес юридического лица: 119071, г. Москва, ул. Малая строение 17, этаж 2, помещение Х, комн. 16
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия датчиков основан на масштабном преобразовании (уменьшении) входного напряжения постоянного или переменного тока с последующим преобразованием в выходной сигнал силы постоянного или переменного тока. Измеряемое напряжение постоянного или переменного тока через входной соединитель Х2 поступает на входной делитель напряжения датчика, который его масштабирует (уменьшает). Затем выходное напряжение делителя поступает на блок обработки входного сигнала, который преобразовывает его в выходной токовый сигнал, поступающий на выходной соединитель Х1. Внешнее напряжение питания датчика поступает через выходной соединитель Х1.
Конструктивно датчики состоят из платы, пластикового корпуса, входного соединителя Х2, одного входного делителя напряжения, блока обработки входного сигнала, одного аналогового выхода и выходного соединителя Х1.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

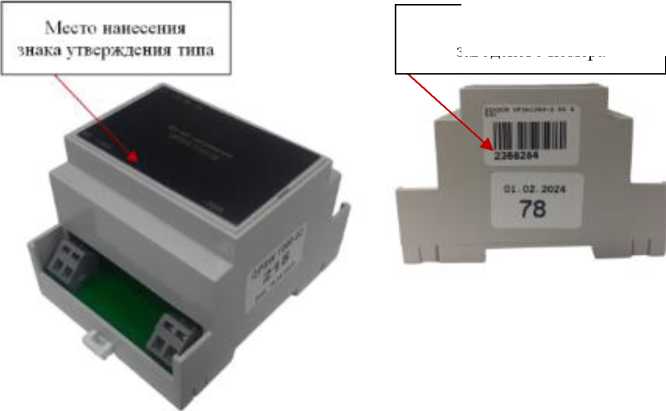

Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на датчики в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения постоянного тока, В |
1000 |
|
Диапазон преобразований напряжения постоянного тока, В |
от 50 до 1000 |
|
Номинальное значение напряжения переменного тока, В |
650 |
|
Диапазон преобразований напряжения переменного тока с частотой от 20 до 150 Гц, В |
от 50 до 650 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности преобразований напряжения постоянного тока, % |
±2 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности преобразований напряжения переменного тока с частотой от 20 до 150 Гц, % |
±2 |
|
Выходной сигнал силы постоянного тока, мА |
от 2,5 до 50 |
|
Выходной сигнал силы переменного тока с частотой от 20 до 150 Гц, мА |
от 2,5 до 32,5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока (двухполярное), В | |
|
Потребляемая мощность, Вт, не более |
3 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -50 до +60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
70x95x59 |
|
Масса, кг, не более |
0,2 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
20 |
