Номер по Госреестру СИ: 93239-24
93239-24 Термометры биметаллические
(WS)
Назначение средства измерений:
Термометры биметаллические WS (далее по тексту - термометры) предназначены для измерений температуры жидких, газообразных и сыпучих сред.

Внешний вид.
Термометры биметаллические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23.12.2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНР.
Правообладатель«ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНР
Адрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web: http:// www.tiankang.com
Изготовитель
«ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНРАдрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web: http:// www.tiankang.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«ANHUI TIANKANG (GROUP) SHARES CO. LTD», КНРАдрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web: http:// www.tiankang.com
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с различными способами крепления термобаллона к корпусу: аксиальное, радиальное и с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях и угловое.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления
обозначения
WS
|
Термометр биметаллический WS □ - □ □ □ | |
|
1 2 3 4 | |
|
1. Тип корпуса | |
|
S |
Стандартное исполнение корпуса |
|
2. Диаметр корпуса, мм | |
|
3 |
60 |
|
4 |
100 |
|
5 |
150 |
|
6 |
160 |
|
3. Тип присоединения корпус-штуцер термобаллона | |
|
0 |
Осевое (аксиальное) |
|
1 |
Радиальное |
|
2 |
Угловое 135 ° |
|
8 |
Универсальное (поворотно-откидное) |
|
4. Тип монтажного присоединения | |
|
0 |
Отсутствует |
|
1 |
Подвижный штуцер с внешней резьбой |
|
2 |
Подвижный штуцер с внутренней резьбой |
|
3 |
Неподвижный штуцер |
|
4 |
Неподвижный фланец |
|
5 |
Втулка резьбовая |
|
6 |
Фланец для втулки |
Фотографии общего вида термометров биметаллических WS с указанием места нанесения заводского номера приведены на рисунке 1.
Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

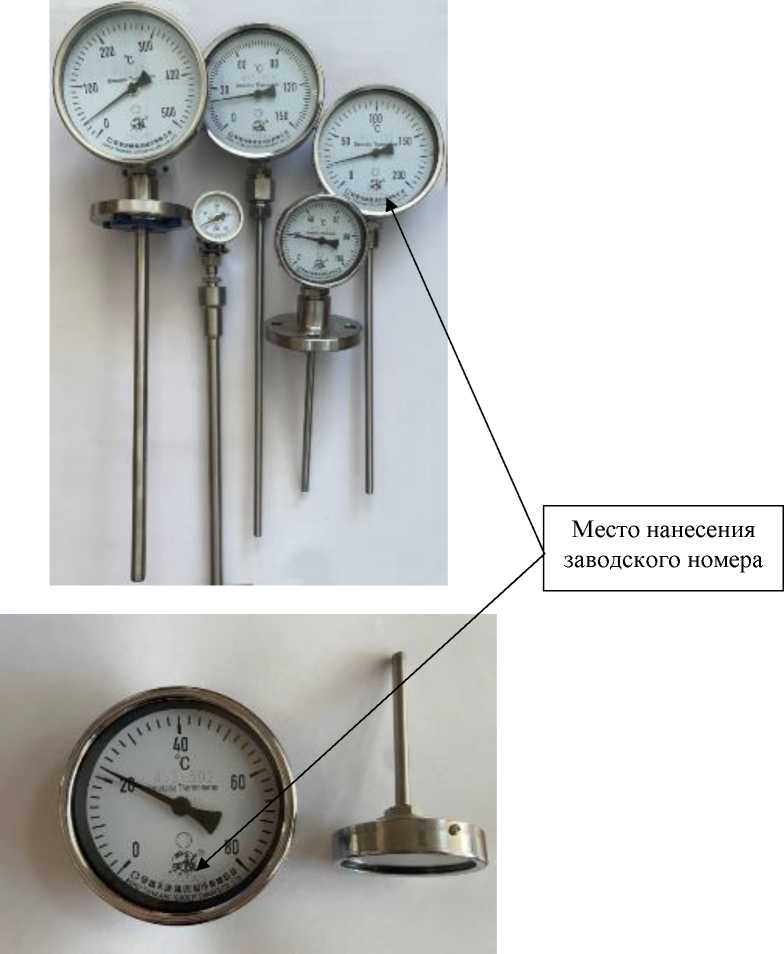

Рисунок 1 - Общий вид термометров биметаллических WS с указанием места нанесения заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
WS(1) |
1 шт. |
|
Руководство по эксплуатации и установке (на русском языке) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Защитная гильза |
- |
1 шт.(2) |
|
Примечания:
|
Метрологические и основные технические характеристики термометров биметаллических WS приведены в таблицах 2-3.
|
Таблица 2 - Метрологические характеристики | ||
|
Диапазон измерений температуры (шкала)(1)(2), °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности (Л) (2)(3), °С |
|
от -80 до +40 |
2 |
±3,0 |
|
от -40 до +80 |
2 |
±2,0 |
|
от 0 до +50 |
1 |
±1,5 |
|
от 0 до +100 |
2 |
±2,0 |
|
от 0 до +200 |
5 |
±5,0 |
|
от 0 до +300 |
5 |
±7,5 |
|
от 0 до +400 |
10 |
±10,0 |
|
от 0 до +500 |
10 |
±10,0 |
|
Примечания:
| ||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр корпуса(1), мм |
60; 100; 150; 160 |
|
Диаметр термобаллона(1), мм |
6; 8; 10 |
|
Длина термобаллона(1), мм |
от 75 до 1000 |
|
Масса(2), кг, не более |
10 |
|
Рабочие условия эксплуатации:
|
от -25 до +60 от 5 до 95 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч |
35 000 |
|
Примечание: (1) - значение массы термометра без учета защитной гильзы. | |
