Сведения о средстве измерений: 93260-24 Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино"

Номер по Госреестру СИ: 93260-24
93260-24 Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино"
(-)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП «Козьмино» (далее - СИКН РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

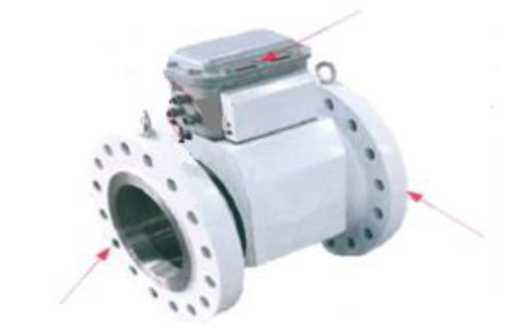

Внешний вид. Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино"
Рисунок № 1

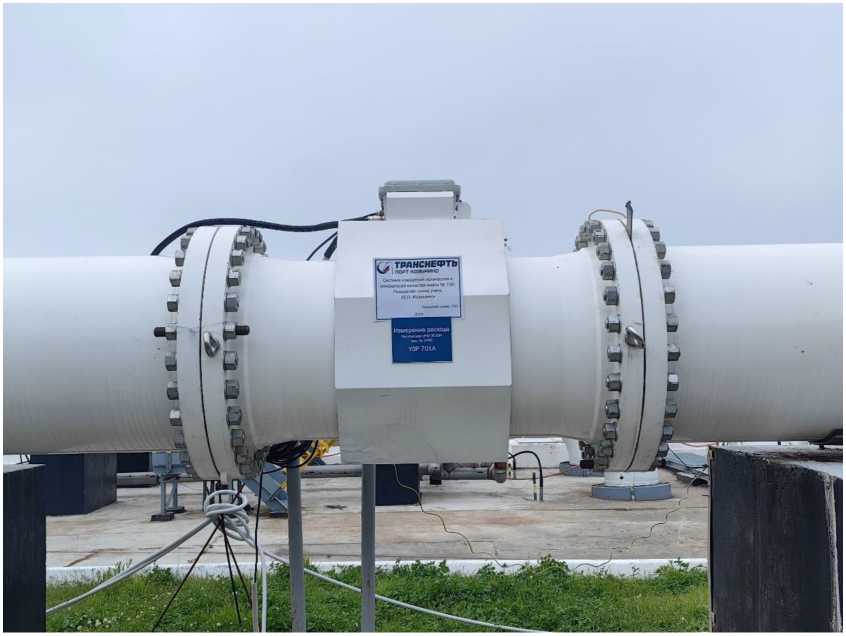

Внешний вид. Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино"
Рисунок № 2

Общие сведения

Дата публикации - 09.06.2025
Срок свидетельства -
Номер записи - 195080
ID в реестре СИ - 1420047
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СИКН №730,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть - Порт Козьмино" (ООО "Транснефть - Порт Козьмино")
Страна - РОССИЯ
Населенный пункт - Приморский край, г. Находка
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_23 Регистрация типов СИ в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1135 от 2025.06.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино" (-)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть - Порт Козьмино" (ООО "Транснефть - Порт Козьмино")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91299-24

 Система измерений количества и показателей качества нефти № 730. Основная схема учета. ПСП "Козьмино", -
Общество с ограниченной ответственностью "Транснефть - Порт Козьмино" (ООО "Транснефть - Порт Козьмино") (РОССИЯ Приморский край, г. Находка) 		ОТ
МП 		1 год
93260-24

 Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино", -
Общество с ограниченной ответственностью "Транснефть - Порт Козьмино" (ООО "Транснефть - Порт Козьмино") (РОССИЯ Приморский край, г. Находка) 		ОТ
МП 		1 год
Отчет - MI_12 Интревалы между поверками по типам СИ реестра ФГИС АРШИН по годам

Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино" (-)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
(RA.RU.311500)
  • СИКН №730
    		•  2 2 0 0 2 2 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП "Козьмино" (-)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН РСУ обеспечивает реализацию функций СИКН РСУ.

    Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти №  730

    ООО «Транснефть - Порт Козьмино», свидетельство об аттестации методики (метода) измерений № 436-RA.RU.312546-2024 от 16.05.2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    «Транснефть - Порт Козьмино»

    г. Находка, ул. Нижне-Набережная

    Общество с ограниченной ответственностью (ООО «Транснефть - Порт Козьмино»)

    ИНН 2508081814

    Юридический адрес: 692941, Приморский край,

    (п. Врангель мкр.), д. 78

    Изготовитель

    «Транснефть - Порт Козьмино»
    Общество с ограниченной ответственностью
    (ООО «Транснефть - Порт Козьмино»)
    ИНН 2508081814
    Адрес: 692941, Приморский край, г. Находка, ул. Нижне-Набережная (п. Врангель мкр.), д. 78

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    Web-сайт: https://m etrol ogy .transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    «Транснефть - Порт Козьмино»
    г. Находка, ул. Нижне-Набережная
    Общество с ограниченной ответственностью (ООО «Транснефть - Порт Козьмино»)
    ИНН 2508081814
    Юридический адрес: 692941, Приморский край,
    (п. Врангель мкр.), д. 78

    Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы нефти, основанного на измерениях объема нефти с применением преобразователя объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления и объемной доли воды в нефти, определенной в лаборатории.

    СИКН РСУ, заводской № 730, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.

    СИКН РСУ состоит из:

    • - одной измерительной линии узла резервной схемы учета (УРСУ);

    • - блока измерений показателей качества нефти и пробозаборного устройства (из состава СИКН № 730 ОСУ);

    • - трубопоршневой поверочной установки, (из состава СИКН № 730 ОСУ, общей для СИКН № 730 и СИКН № 733);

    • - системы сбора и обработки информации (далее - СОИ);

    • - узла подключения передвижной поверочной установки, (из состава СИКН № 730 ОСУ, общей для СИКН № 730 и СИКН № 733);

    • - системы промывки и эталонная поверочная установка (ЭПУ), (из состава СИКН № 730 ОСУ, общей для СИКН № 730 и СИКН № 733);

    • - межблочных технологических и дренажных трубопроводов с запорной арматурой.

    В составе СИКН РСУ применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН РСУ

    Наименование и тип средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV, модификации DFX-ММ типоразмера DFX28 (далее -УПР)

    79419-20

    Преобразователи плотности жидкости измерительные (мод. 7835)

    15644-06

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-06

    Влагомеры нефти поточные УДВН-1пм

    14557-05

    Расходомер ультразвуковой UFM 3030

    32562-06

    Расходомер-счётчик ультразвуковой OPTISONIC 3400

    57762-14

    Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ модели 65-644

    27129-04

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи давления измерительные 3051

    14061-04

    Анализатор серы рентгеноабсорбционный

    «SPECTRO 682T-HP» в потоке жидких углеводородов, находящихся под давлением

    32215-06

    Установка поверочная трубопоршневая двунаправленная (далее - ТПУ)

    37248-08

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН РСУ обеспечивает выполнение следующих основных функций:

    • - измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

    • - вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой доли концентрации хлористых солей, полученных в аккредитованной испытательной лаборатории;

    • - измерение температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;

    • - поверку и контроль метрологических характеристик (КМХ) УПР на месте эксплуатации без нарушения процесса измерений с применением ТПУ и преобразователей расхода БИЛ ОСУ, используемых в качестве компараторов;

    • - контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

    • - автоматический и ручной отбор проб по ГОСТ 2517-2012 «Нефть и нефтепродукты. Метод отбора проб»;

    • - защита информации от несанкционированного доступа.

    При использовании комплектного метода определения метрологических характеристик СИКН РСУ, для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией УПР, входящего в состав СИКН РСУ, предусмотрены места установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки. Схема пломбирования от несанкционированного доступа с местами установки пломб представлена на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП

    Рисунок 1 - Схема пломбирования от несанкционированного доступа с местами установки пломб

    Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленной на рисунке 2, закрепленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.

    Пломбирование СИКН РСУ предусмотрено при определении метрологических характеристик объема и объемного расхода нефти. Нанесение знака поверки на СИКН РСУ не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП

    Рисунок 2 - Информационная табличка СИКН РСУ


    Таблица 5 - Комплектность СИКН РСУ

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 730. Резервная схема учета. ПСП «Козьмино»

    -

    1 шт.

    Комплект эксплуатационной документации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 -

    СИКН РСУ

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН РСУ*, м3/ч

    от 1500 до 12000

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Основные технические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002 «Нефть. Общие техниче

    ские условия»

    Диапазон измерений давления нефти, МПа

    от 0,3 до 1,6

    Суммарные потери давления на СИКН РСУ при максимальном расходе и максимальной вязкости, МПа

    • - в рабочем режиме, не более

    • - в режиме поверки и КМХ, не более

    0,2

    0,4

    Физико-химические свойства измеряемой среды:

    • - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт)

    • - плотность в рабочем диапазоне температуры, кг/м3

    • - температура перекачиваемой нефти, °С

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    от 5 до 36 от 830,0 до 860,0 от +2 до +40

    1,0

    900

    0,05

    Содержание свободного газа

    не допускается

    Режим работы СИКН РСУ

    периодический, автоматизированный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации:

    • - температура окружающего воздуха, оС

    • - температура воздуха внутри помещений в холодное время года, °С:

    а) помещение БИК (для стандартного исполнения преобразователя серосодержания, без подогрева);

    б) помещение для ЭПУ;

    в) помещения для размещения оборудования СОИ СИКН РСУ и системы распределения электроэнергии

    от -26,5 до +37

    не ниже 5

    не ниже 10

    от 22 до 24

    Срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
