Номер по Госреестру СИ: 93264-24
93264-24 Измерители температуры мультиплексорные
(ТМ188)
Назначение средства измерений:
Измерители температуры мультиплексорные ТМ188 (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в цифровые сигналы для работы в составе системы контроля резервуаров сжиженного природного газа на объекте ООО «АРКТИК СПГ 2»

Внешний вид.
Измерители температуры мультиплексорные
Рисунок № 1

Внешний вид.
Измерители температуры мультиплексорные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса прибора, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 -
обеспечения
икационные данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
REV |
|
Номер версии ПО |
не ниже 1.0 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и Паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательMHT Technology Ltd., Великобритания
Адрес: GBR, Harelands Courtyard Offices, Melsonby, Richmond DL10 5NY Телефон: +44 (0)1748 828820
Web -сайт: http ://www.mht-technology .co.uk
Изготовитель
MHT Technology Ltd., ВеликобританияАдрес: GBR, Harelands Courtyard Offices, Melsonby, Richmond DL10 5NY Телефон: +44 (0)1748 828820
Web -сайт: http ://www.mht-technology .co.uk
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
MHT Technology Ltd., ВеликобританияАдрес: GBR, Harelands Courtyard Offices, Melsonby, Richmond DL10 5NY Телефон: +44 (0)1748 828820
Web -сайт: http ://www.mht-technology .co.uk
Принцип работы измерителей состоит в следующем: измеренный аналоговый сигнал с подключенного ТС поступает на вход прибора, где он преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в цифровой сигнал, соответствующий измеряемой температуре. Далее информация об измеренной температуре передается на котроллер Modbus-RTU, при помощи которого цифровой сигнал передается на внешние управляющие устройства.
Измерители конструктивно выполнены в металлическом герметичном взрывозащищенном прямоугольном корпусе. На нижней панели приборов расположены 18 вводов/выводов для подключения ТС и кабелей заземления, на боковых панелях расположены 4 ввода/вывода для подключения кабелей связи и 1 ввод для подключения питания.
Внутри корпуса приборов размещены печатные платы с элементами электрической схемы, а также клеммы для подключения ТС, кабелей питания, интерфейсов Modbus-RTU. Доступ к клеммам подключения осуществляется путем открытия крышки лицевой панели.
Приборы предназначены для работы с ТС, имеющих номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Схема подключения ТС к прибору: 3-х проводная.
К приборам данного типа относятся измерители температуры мультиплексорные TM188 в количестве 60 штук с заводскими номерами: 2042001, 2042002, 2042003, 2042004, 2042009, 2042018, 2042027, 2042036, 2042045, 2042054,
2042010,
2042019,
2042028,
2042037,
2042046,
2042055,
2042011,
2042020,
2042029,
2042038,
2042047,
2042056,
2042012,
2042021,
2042030,
2042039,
2042048,
2042057,
2042013,
2042022,
2042031,
2042040,
2042049,
2042058,
2042014,
2042023,
2042032,
2042041,
2042050,
2042059,
2042015,
2042024,
2042033,
2042042,
2042051,
2042060,
2042016,
2042025,
2042034,
2042043,
2042052,
2042061,
2042017,
2042026,
2042035,
2042044,
2042053,
2042062,
2042063, 2042064.
Общий вид измерителя с указанием представлен на рисунке 1.
места нанесения заводского номера
1
место нанесения заводского номера

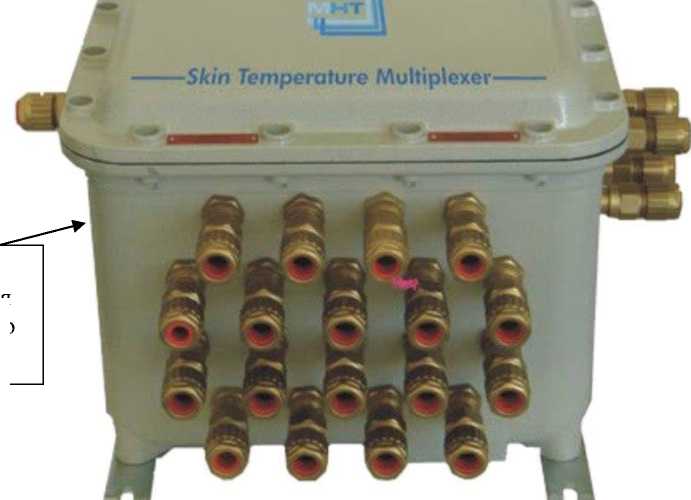

Рисунок 1 - Общий вид измерителя с указанием места нанесения заводского номера
МНТ Technology Ltd
Рисунок 2 - Общий вид маркировочной таблички
|
V 100. |
. 240 |
А 0.375... | |
|
Hz |
50 . |
. 60 |
W 15 |
Пломбирование приборов не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной на боковую панель прибора. Конструкция приборов не предусматривает нанесение знака поверки на средство измерений.
Таблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель температуры мультиплексорный |
TM-188 |
60 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Паспорт |
- |
60 экз. |
Метрологические и основные технические характеристики измерителей температуры мультиплексорных TM-188 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -200 до +140 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры 1) (в диапазоне температур окружающей среды от +15 до +25 °С), °C |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °C) в пределах рабочих температур, °С/10 °С |
±0,05 |
|
Примечание: 1) - Пределы допускаемой абсолютной погрешности измерений температуры указаны без учета отклонения сопротивления от НСХ подключаемых термопреобразователей сопротивления | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Разрешающая способность измерений температуры, °C |
0,01 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
Интерфейс связи |
RS485 (Modbus RTU) |
|
Габаритные размеры корпуса измерителя, мм, не более |
364x320x280 |
|
Масса измерителя, кг |
30 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -20 до +55 |
|
- относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более |
99 |
|
Степень защиты от внешних воздействий |
IP66 |
|
Маркировка взрывозащиты |
1Ex db [ia Ga] IIB Tb Gb X |
|
Средний срок службы, лет, не менее |
10 |
