Номер по Госреестру СИ: 93261-24
93261-24 Счетчики электрической энергии постоянного тока
(СКВТ-СПТ-1К)
Назначение средства измерений:
Счетчики электрической энергии постоянного тока СКВТ-СПТ-1К (далее - счетчики) предназначены для измерений силы и напряжения постоянного тока, измерений и учета электрической мощности и энергии постоянного тока в режиме потребления (прямом).
Внешний вид.
Счетчики электрической энергии постоянного тока
Рисунок № 1
Общие сведения
Дата публикации - 23.09.2024
Срок свидетельства - 20.09.2029
Номер записи - 195091
ID в реестре СИ - 1420058
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ЭнергоРазвитие" (ООО НПП "ЭнергоРазвитие")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок - 151
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2259 от 2024.09.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики электрической энергии постоянного тока (СКВТ-СПТ-1К)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ЭнергоРазвитие" (ООО НПП "ЭнергоРазвитие")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93261-24 20.09.2029 |
Счетчики электрической энергии постоянного тока, СКВТ-СПТ-1К Общество с ограниченной ответственностью Научно-производственное предприятие "ЭнергоРазвитие" (ООО НПП "ЭнергоРазвитие") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Счетчики электрической энергии постоянного тока (СКВТ-СПТ-1К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 151 | 151 | 0 | 0 | 151 | 151 | 0 |
Стоимость поверки Счетчики электрической энергии постоянного тока (СКВТ-СПТ-1К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного метрологически значимого ПО.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
SPM90 |
|
Номер версии (идентификационный номер ПО) |
V300 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку, титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа ЕГЦТ.411152.002 РЭ «Счетчик электрической энергии постоянного тока СКВТ-СПТ-1К. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»;
июля 2023 г. № 1520 «Об утверждении государственной измерений постоянного электрического напряжения
Приказ Росстандарта от 28 поверочной схемы для средств и электродвижущей силы»;
26.51.43-003-74932050-2024) «Счетчики электрической энергии постоянного тока СКВТ-СПТ-1К. Технические условия».
ЕГЦТ.411152.002 ТУ (ТУ
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие
«ЭнергоРазвитие» (ООО НПП «ЭнергоРазвитие»)
ИНН 1684011641
Адрес юридического лица: 420108, г. Казань, ул. Магистральная, д. 23, оф. 27
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия счетчиков основан на аналогово-цифровом преобразовании сигналов тока и напряжения в цепи измерения, с последующей обработкой цифрового кода для получения результатов измерения напряжения, тока, мощности и энергии измеряемой цепи. Счетчики предусматривают измерение электроэнергии прямой полярности, полученной от источника электрической энергии (режим «потребление»).
Измерение значений силы постоянного тока происходит за счет внешнего подключаемого шунта с номинальным напряжением 75 мВ.
Конструктивно счетчики состоят из измерительного блока, блока питания и интерфейса, блока микроконтроллера и индикации, размещенных в корпусе.
Результаты учета сохраняются в энергонезависимой памяти микроконтроллера (защищены от потери и внешнего воздействия).
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба со знаком поверки.

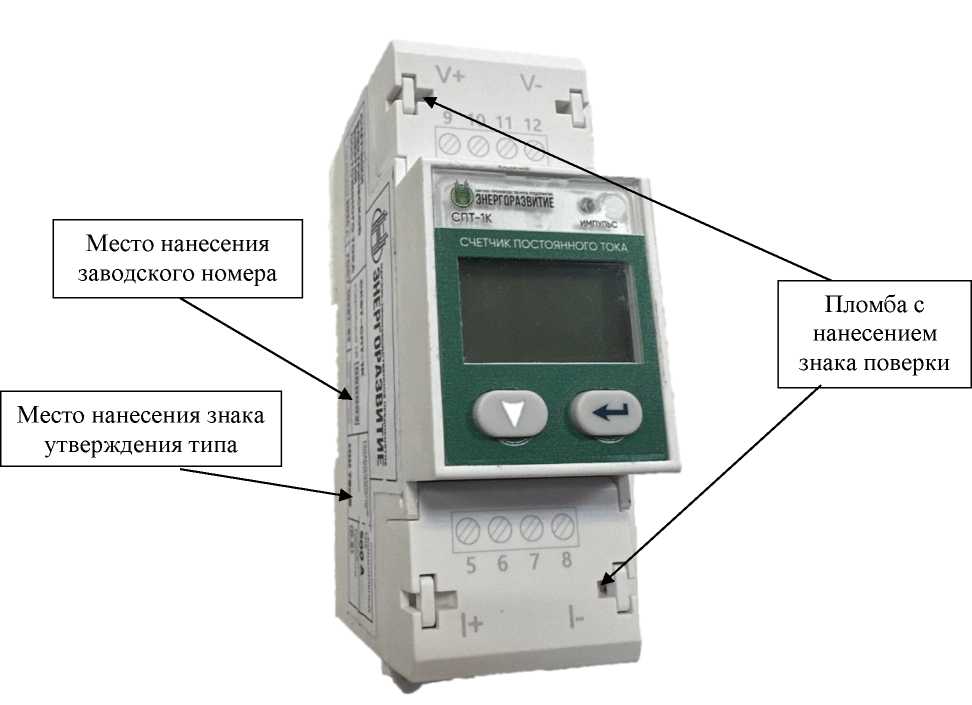

Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 10287-83 при измерении электрической энергии |
0,5 |
|
Номинальное значение напряжения постоянного тока на входе счетчиков по цепи тока при работе с шунтами (Um) с номинальными значениями силы постоянного тока: 100, 150, 200, 300, 500 А, мВ |
75 |
|
Номинальные значения напряжения постоянного тока, В |
100, 200, 400, 600, 800, 1000 |
|
Диапазон измерений напряжения постоянного тока, В |
св. 0 до 1000 включ. |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±0,2 |
|
Диапазон измерений напряжения постоянного тока на входе счетчиков по цепи тока при работе с шунтами, В |
от 0,01-иш до 1,2-иш |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока на входе счетчиков по цепи тока при работе с шунтами, % |
±0,2 |
|
Диапазон измерения электрической мощности постоянного тока, кВт:
|
св. 0 до 100 включ. св. 0 до 150 включ. св. 0 до 200 включ. св. 0 до 300 включ. св. 0 до 500 включ. |
|
Пределы допускаемой относительной погрешности измерений электрической мощности постоянного тока, % |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Емкость счетного механизма, кВт^ч |
от 0 до 999999,99 |
|
Порог чувствительности, % от номинального значения силы постоянного тока, не более |
0,2 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 36 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Габаритные размеры (высота^длина^ширина), мм, не более |
100x35x65 |
|
Масса, кг, не более |
0,2 |
|
Рабочие условия измерений:
|
от -10 до +50 до 90 |
|
Степень защиты по ГОСТ 14254-2015 |
IP20, IP51 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
14000 |
|
Средний срок службы, лет |
10 |
