Номер по Госреестру СИ: 93272-24
93272-24 Аудиоанализаторы
(AmpConnect)
Назначение средства измерений:
Аудиоанализаторы AmpConnect (далее - аудиоанализаторы) предназначены для воспроизведения сигналов низкочастотных колебаний, исследований формы и измерений параметров спектра низкочастотных сигналов, воспроизведения и измерений напряжения, частоты и коэффициента гармоник переменного тока.

Внешний вид.
Аудиоанализаторы
Рисунок № 1

Внешний вид.
Аудиоанализаторы
Рисунок № 2

Внешний вид.
Аудиоанализаторы
Рисунок № 3

Внешний вид.
Аудиоанализаторы
Рисунок № 4
Программное обеспечение
Для управления режимами работы аудиоанализатора и обработки измерительных сигналов применяется ПО. Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-20 1 4 конструкция аудиоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования аудиоанализаторов.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SoundCheck |
|
Номер версии (идентификационный номер) ПО |
V20.00.57288 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 1.9 и 1.10 «Аудиоанализаторы AmpConnect. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Г осударственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия. Аудиоанализаторы AmpConnect. Listen Inc.
ПравообладательListen Inc., США
Адрес: 580 Harrison Ave Ste 3W, Boston MA 02118, USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Конструктивно аудиоанализаторы выполнены в виде измерительного прибора, подключённого к персональному компьютеру (далее - ПК) с установленным специальным программным обеспечением (далее - ПО). Отображение результатов измерений происходит на экране ПК. На передней панели аудионализатора расположены световые индикаторы уровня сигнала на входах и выходах прибора. На задней панели размещены входы анализатора, выходы генератора и усилителя мощности, разъём сетевого питания, интерфейс дистанционного управления USB и цифровые вводы/выводы.
Принцип действия аудиоанализаторов основан на фильтрации, усилении (ослаблении) и аналогово-цифровом преобразовании входного сигнала с дальнейшей его обработкой и выводом на экран результатов измерения в различном формате - напряжение, частота, спектр, осциллограмма и т.д. Аудиоанализаторы обеспечивают анализ формы сигнала и измерение параметров спектра - отношений сигнал/шум, коэффициентов гармоник и интермодуляционных искажений. Встроенный в аудиоанализатор низкочастотный генератор работает на принципе цифро-аналогового преобразования и воспроизводит различные формы сигналов, задаваемые в цифровом виде - синусоидальные сигналы с разверткой по частоте и по уровню, белый и розовый шум, сигналы произвольных форм и многотональные сигналы. Выходные сигналы усиливаются с помощью встроенного в аудиоанализатор услилителя мощности. Управление режимами работы аудиоанализатора осуществляется с помощью ПО и измерительная информация отображается на экране ПК.
Аудионализаторы выпускаются в следующих модификациях: AmpConnect 621 и AmpConnect ISC, отличающихся внешним видом и количеством каналов. Модификация AmpConnect ISC имеет на передней панели кнопочные органы управления и выход для наушников.
Общий вид аудиоанализаторов представлен на рисунке 1. Серийный номер, идентифицирующий аудиоанализатор, указывается на информационной наклейке на корпусе измерительного прибора в формате буквенно-цифрового обозначения. Пломбирование аудиоанализатора не предусмотрено. Знак поверки заносится в эксплуатационную документацию аудиоанализатора.

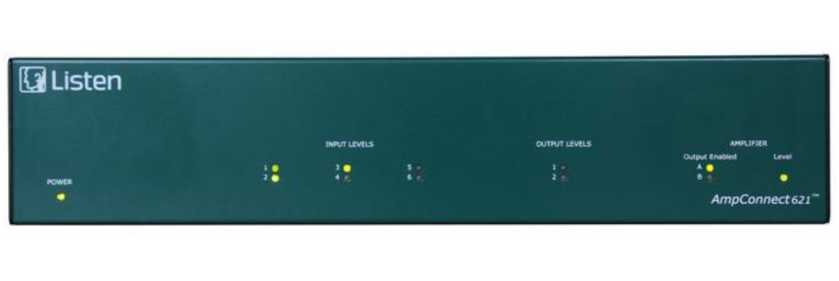

передняя панель аудионализатора модификации AmpConnect 621

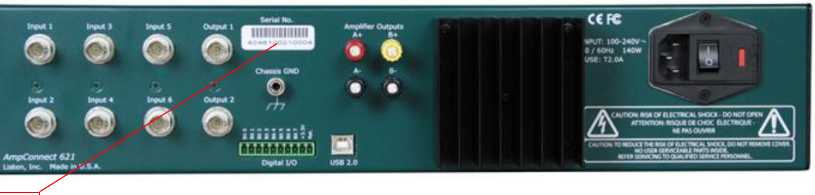

задняя панель аудионализатора модификации AmpConnect 621
Место нанесения серийного номера
передняя панель аудионализатора модификации AmpConnect ISC
Место нанесения серийного номера
|
А'чтаи иж.-гвкгп1С»*«мхх . Л\ (CNPIOKK А\ /7 \ VnmcnlteOJtKCMK / I \ ; eijCWM имои***' * » |
СМтСЮ “S • • /7 7 • o»«»* * - • Ohm • ♦ | ||
|
«Апвм^сачмаие ] > |
Uff 4M. MMi V»A 1 |
- 0 | |
|
,*0W<«*ca<H*T'v?*«n«). .^OvrCMicne* —' |
ft |
IrrrrrrmniH |

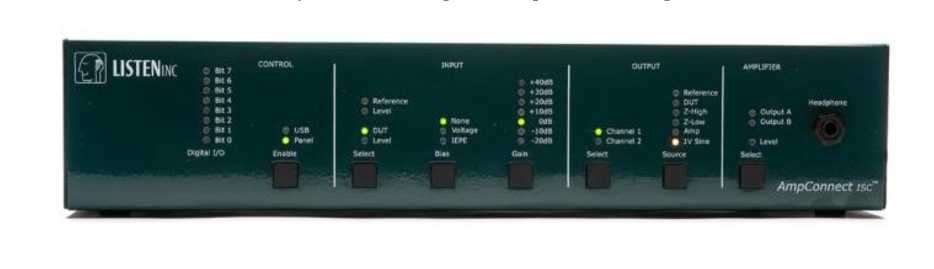

задняя панель аудионализатора модификации AmpConnect ISC Рисунок 1 - Общий вид аудиоанализаторов AmpConnect
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
AmpConnect 621 |
AmpConnect ISC | |
|
Входные каналы | ||
|
Диапазон частот, Гц |
от 10 до 90000 |
от 20 до 20000 |
|
Диапазон* измерений напряжения переменного тока, Вампл |
от 0,14^10’3 до 20 |
от 0,4^10’3 до 100 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, дБ от 10 до 90 000 Гц от 20 до 20 000 Гц включ. |
от -1,1 до +0,3 от -0,5 до +0,3 |
от -0,5 до +0,3 |
|
Неравномерность частотной характеристики, дБ, не более от 10 до 90 000 Гц от 20 до 20 000 Гц включ. |
от -1,1 до +0,1 от -0,4 до +0,1 |
от -0,4 до +0,1 |
|
Диапазон установки коэффициента усиления, дБ |
от -20 до +30 |
от -20 до +40 |
|
Пределы допускаемой относительной погрешности установки коэффициента усиления, дБ |
±0,25 | |
|
Пределы допускаемой относительной погрешности измерений частоты |
±2^10-3 | |
|
Диапазон измерений коэффициента гармоник при частоте первой гармоники от 20 до 20 000 Гц, % |
от 0,1 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Кг, % |
±0,04^Кг | |
|
Перекрестные искажения в диапазоне от 20 до 20 000 Гц, дБ, не более |
-86 | |
|
Диапазон частот третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), Гц |
от 16 до 20000 | |
|
Линейный рабочий диапазон третьоктавных фильтров (класс 1 по ГОСТ Р 70024.1-2022), дБ, не менее |
100 | |
таблицы 2
|
Наименование характеристики |
Значение | |
|
AmpConnect 621 |
AmpConnect ISC | |
|
Прямые выходные каналы | ||
|
Диапазон частот, Гц |
от 10 до 90000 |
- |
|
Пределы допускаемой относительной погрешности установки частоты сигналов синусоидальной формы |
±1^10-4 |
- |
|
Диапазон установки выходного напряжения сигналов синусоидальной формы, Вампл |
от 0,01 до 4 |
- |
|
Пределы допускаемой относительной погрешности установки уровня сигналов синусоидальной формы, дБ от 10 до 90 000 Гц от 20 до 20 000 Гц включ. |
от -2 до +0,1 от -0,1 до +0,1 |
- |
|
Выходные каналы усилителя мощности | ||
|
Диапазон частот, Гц |
от 10 до 90000 |
от 20 до 20000 |
|
Максимальная мощность при коэффициенте гармоник не более 1 %, Втскз нагрузка 4 Ом нагрузка 8 Ом |
50 25 |
60 40 |
|
Неравномерность амплитудно-частотной характеристики, дБ от 10 до 90 000 Гц от 20 до 20 000 Гц включ. |
от -1 до +0,1 от -0,1 до +0,1 |
от -0,25 до +0,1 |
|
* с учётом коэффициента усиления | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
AmpConnect 621 |
AmpConnect ISC | |
|
Количество входных каналов |
6 |
2 |
|
Входное сопротивление, кОм | ||
|
симметричный вход |
- |
80 |
|
несимметричный вход |
100 |
100 |
|
Количество выходных каналов |
2 |
- |
|
Количество выходных каналов усилителя мощности |
2 |
2 |
|
Габаритные размеры (без учёта ПК), мм, не более: | ||
|
ширина |
435 |
435 |
|
высота |
90 |
90 |
|
длина |
295 |
280 |
|
Масса, кг, не более |
3,3 |
3,2 |
|
Параметры электрического питания: | ||
|
напряжение питания промышленной сети, В |
от 100 до 240 | |
|
частота переменного тока сети питания, Г ц |
от 50 до 60 | |
|
Потребляемая мощность, Вт, не более |
200 | |
|
Рабочие условия эксплуатации: | ||
|
температура окружающего воздуха, °С |
от +20 до +26 | |
|
относительная влажность окружающего воздуха, % |
от 30 до 65 | |
|
атмосферное давление, кПа |
от 95 до 107 | |
