Номер по Госреестру СИ: 93275-24
93275-24 Анализаторы сжатого воздуха
(S601)
Назначение средства измерений:
Анализаторы сжатого воздуха S601 (далее - анализаторы) предназначены для измерений параметров сжатого воздуха по ГОСТ Р ИСО 8573-1-2016 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты»: счетной концентрации аэрозольных частиц, температуры точки росы, массовой концентрации паров масла, давления и температуры.
Внешний вид.
Анализаторы сжатого воздуха
Рисунок № 1
Внешний вид.
Анализаторы сжатого воздуха
Рисунок № 2
Внешний вид.
Анализаторы сжатого воздуха
Рисунок № 3
Общие сведения
Дата публикации - 24.09.2024
Срок свидетельства - 23.09.2029
Номер записи - 195099
ID в реестре СИ - 1420091
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Компания "SUTO iTEC (ASIA) Co. Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2268 от 2024.09.23 ПРИКАЗ_Об утверждении типов средств измерений (10)
Наличие аналогов СИ: Анализаторы сжатого воздуха (S601)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Анализаторы сжатого воздуха (S601)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 12 | 1 | 8 | 4 | 0 | 12 | 8 | 4 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Анализаторы сжатого воздуха (S601)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор имеет встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка сигналов, полученных с измерительных датчиков, отображение, хранение и передача измеренных данных на внешние устройства, управление работой анализатора.
Для отображения данных анализатора на компьютере с возможностью вывода на печать используется ПО «Газоанализатор 1.0», не являющееся метрологически значимыми и не оказывающее влияние на результаты измерений.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.82 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации анализатора методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 9 документа «Анализатор сжатого воздуха S601. Руководство по эксплуатации», ГОСТ Р ИСО 8573-4-2005 Сжатый воздух. Часть 4. Методы контроля содержания твердых частиц».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 8573-4-2005 Сжатый воздух. Часть 4. Методы контроля содержания твердых частиц;
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Техническая документация компании «SUTO iTEC (ASIA) Co. Ltd».
ПравообладательКомпания «SUTO iTEC (ASIA) Co. Ltd», Hong Kong (КНР)
Адрес юридического лица: room 10, 6/F, Block B, Cambridge Plaza 188 San Wan Road, Sheung, N.T. Hong Kong
Изготовитель
Компания «SUTO iTEC (ASIA) Co. Ltd», Hong Kong (КНР)Принцип действия анализатора в части измерения счетной концентрации аэрозольных частиц - оптический, основан на регистрации рассеянного аэрозольными частицами лазерного излучения. При прохождении пробы сжатого воздуха через измерительный объем, аэрозольные частицы, содержащиеся в пробе, попадают в траекторию лазерного луча и рассеивают его. Рассеянное частицей излучение регистрируется фотоприемником. Интенсивность светового импульса пропорциональна размеру аэрозольной частицы, а количество импульсов определяет число аэрозольных частиц. По данным, полученным с фотоприемника, рассчитывается счетная концентрация аэрозольных частиц при известном расходе воздуха 2,83 л/мин.
Принцип действия анализатора в части измерения температуры точки росы основан на изменении частоты колебаний кварцевого резонатора при сорбировании влаги на его поверхности, покрытой влагосорбирующим слоем. Частота измерительного кварцевого генератора сравнивается с частотой опорного генератора. По разности между этими двумя частотами определяется масса сорбированной влаги с последующим расчетом температуры точки росы при известном давлении и расходе сжатого воздуха.
Принцип действия анализатора в части измерения массовой концентрации паров масла основан на измерении тока, возникающего при ионизации паров масла под воздействием ультрафиолетового излучения. При прохождении пробы сжатого воздуха через ионизационную камеру пары масла, содержащиеся в пробе, под воздействием фотонов, испускаемых источником вакуумного ультрафиолетового излучения (ВУФ-лампой), ионизируются, образуя токовый сигнал, величина которого пропорциональна концентрации паров масла.
Принцип действия анализатора в части измерения давления основан на изменении электрического сопротивления пьезокристалла при его деформации под воздействием давления сжатого воздуха.
Принцип действия анализатора в части измерения температуры основан на изменении электрического сопротивления металла, используемого в качестве чувствительного элемента, при изменении температуры сжатого воздуха.
Конструктивно анализатор представляет собой стальной шкаф для настенного монтажа со встроенным сенсорным дисплеем для отображения данных и управления работой анализатора. В шкафу размещены блоки:
-датчика аэрозольных частиц;
-датчика температуры точки росы;
-датчика паров масла;
-датчика давления;
-датчика температуры (термопреобразователь сопротивления Pt100); -регистратора данных.
Регистратор обеспечивает отображение на дисплее полученных с измерительных датчиков данных, а также сохранение и передачу их на внешние устройства через протоколы связи Modbus/RTU и Modbus/TCP.
Анализатор представляет результаты измерений в виде числовых значений и в виде графиков. В части измерений счетной концентрации аэрозольных частиц результаты представляются одновременно по всем размерным каналам с пороговыми значениями 0,1; 0,5; 1,0 мкм.
Питание анализатора осуществляется от сети переменного тока. Сетевой кабель подсоединяется к анализатору с помощью встроенной клеммной колодки.
В нижней части корпуса предусмотрены вход для сетевого кабеля, ход и выход для анализируемого сжатого воздуха, разъемы M12 и RJ-45 для подключения анализатора внешним устройствам.

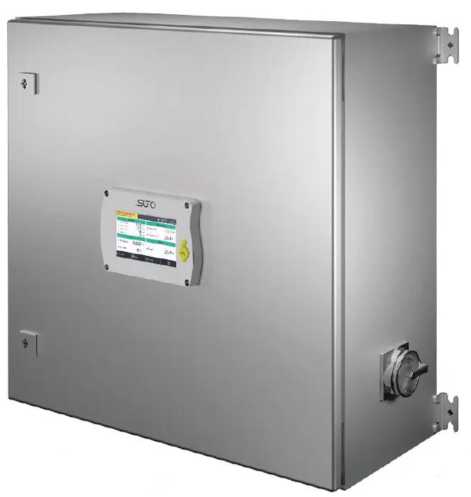

Общий вид анализатора представлен на рисунке 1.
а) в закрытом виде
Рисунок 1 - Общий вид анализатора

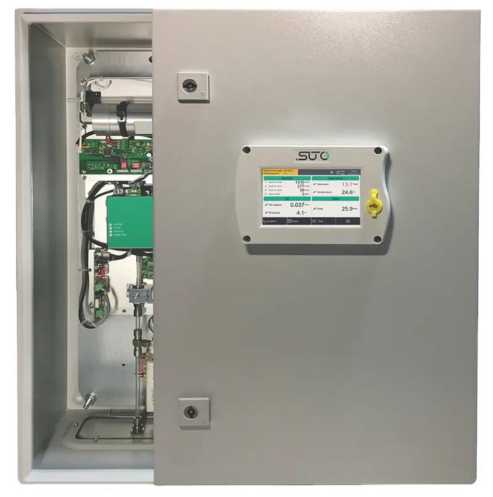

б) в открытом виде

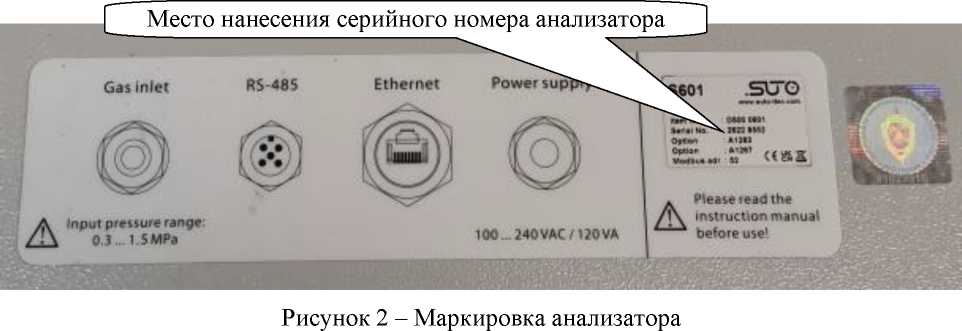

Маркировка анализатора включает его идентификационные данные, а именно тип серийный номер. Маркировка нанесена на пластиковый шильд методом термопечати. Шильд закреплен на лицевой части корпуса клеевым способом. Шильд с маркировкой представлен на рисунке 2. В маркировку может входить дополнительный буквенный индекс D, показывающий способ отображения измерительных каналов.
Пломбировка анализатора для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Нанесение знака поверки непосредственно на анализатор не предусмотрено.
Таблица 4 - Комплектность анализатор
|
Наименование |
Обозначение |
Количество |
|
Анализатор сжатого воздуха S601 |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Переходник |
- |
1 шт. |
|
Блок фильтра очистки |
- |
1 шт. |
|
Изокинетический пробоотборник |
- |
1 шт. |
|
Пробоотборный шланг (2 м) |
- |
1 шт. |
|
Пробоотборный шланг с быстросъемным соединением (1,5 м) |
- |
1 шт. |
|
USB -накопитель |
- |
1 шт. |
|
Автоматизированное рабочее место (АРМ) |
- |
1 шт. |
|
Программное обеспечение «Газоанализатор 1.0» |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 |
от 10 до 108 |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % |
±30 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации паров масла в сжатом воздухе, мг/м3 |
от 0,001 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации паров масла*, мг/м3 |
±(0,05Свх+0,003) |
|
Диапазон измерений температуры точки росы сжатого воздуха, °С |
от -20 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений температуры точки росы сжатого воздуха, °С |
±3 |
|
Диапазон измерений избыточного давления сжатого воздуха, МПа |
от 0,3 до 1,5 |
|
Пределы допускаемой относительной погрешности измерений избыточного давления сжатого воздуха, % |
±3 |
|
Диапазон измерений температуры сжатого воздуха, °С |
от 0 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений температуры сжатого воздуха, °С |
±0,5 |
|
* В пересчете на изобутилен Свх - значение массовой концентрации определяемого компонента на входе в анализатор, мг/м3 | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых частиц, мкм |
от 0,1 до 1,0 |
|
Параметры электрического питания от сети переменного тока: | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры, мм, не более: | |
|
высота |
630 |
|
ширина |
635 |
|
длина |
273 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха при +25 °С, % |
до 80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
