Номер по Госреестру СИ: 93280-24
93280-24 Измерители-коммутаторы
(ROSSMA IIOT-AMS ANALOG)
Назначение средства измерений:
Измерители-коммутаторы ROSSMA IIOT-AMS ANALOG (далее по тексту -измерители-коммутаторы) предназначены для измерений электрических сигналов датчиков и контроллеров по токовой петле 4-20 мА с последующей передачей данных по беспроводной сети.
Внешний вид.
Измерители-коммутаторы
Рисунок № 1
Внешний вид.
Измерители-коммутаторы

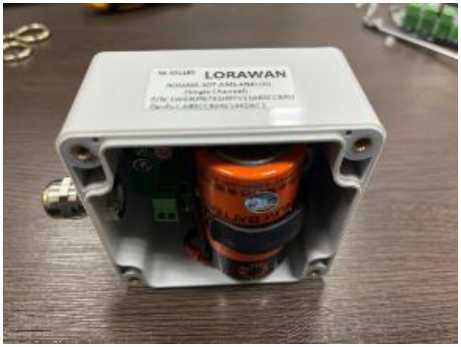

Рисунок № 2
Внешний вид.
Измерители-коммутаторы

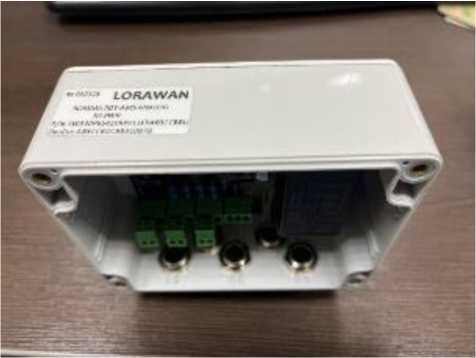

Рисунок № 3
Внешний вид.
Измерители-коммутаторы

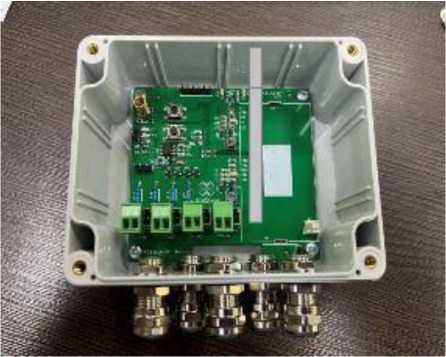

Рисунок № 4
Внешний вид.
Измерители-коммутаторы

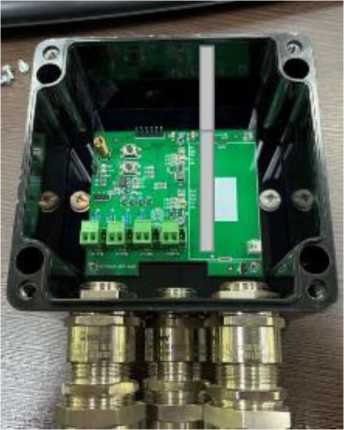

Рисунок № 5
Внешний вид.
Измерители-коммутаторы

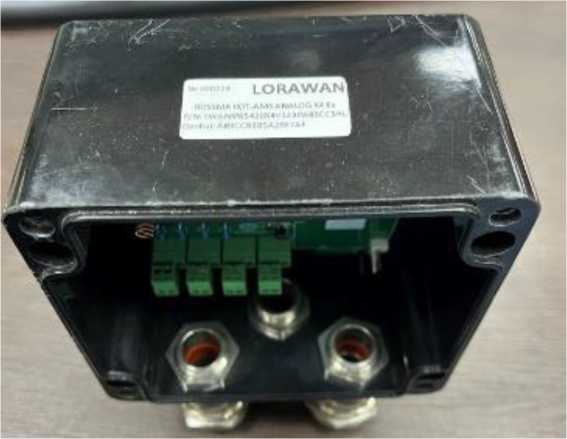

Рисунок № 6
Внешний вид.
Измерители-коммутаторы

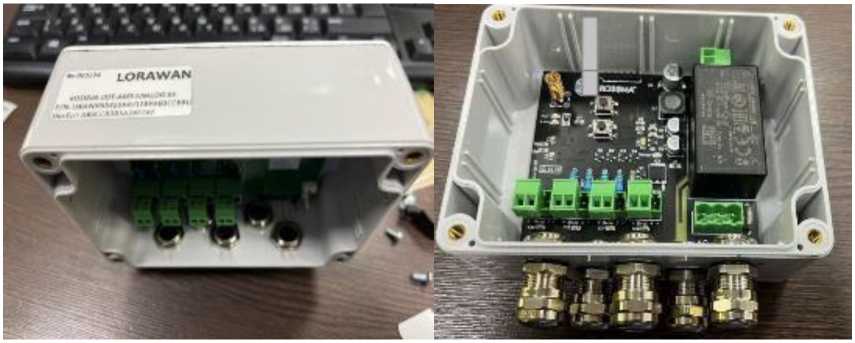

Рисунок № 7
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 24.09.2029
Номер записи - 195105
ID в реестре СИ - 1420099
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Разработка Оборудования Систем Связи Метрологии и Автоматизации" (ООО "РОССМА")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители-коммутаторы (ROSSMA IIOT-AMS ANALOG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Разработка Оборудования Систем Связи Метрологии и Автоматизации" (ООО "РОССМА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93280-24 24.09.2029 |
Измерители-коммутаторы, ROSSMA IIOT-AMS ANALOG Общество с ограниченной ответственностью "Разработка Оборудования Систем Связи Метрологии и Автоматизации" (ООО "РОССМА") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Измерители-коммутаторы (ROSSMA IIOT-AMS ANALOG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители-коммутаторы (ROSSMA IIOT-AMS ANALOG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители-коммутаторы работают под управлением программного обеспечения (ПО) FirmWare, которое выполняет следующие функции:
- Обеспечение питания внешнего датчика;
- Измерение по методу токовой петли 4-20 мА c преобразованием значений АЦП 12 бит;
- Шифрование Данных по алгоритмам AES-128;
- Отправка данных на базовую станцию по радиоканалу.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
LR-420-X1/LR-420-X4BP/ LR-420-X4EP |
|
Номер версии ПО |
Не ниже 1.2 |
|
Цифровой идентификатор ПО |
010501060103 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта изделия типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 руководства по эксплуатации MAN-RIAA-11.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Технические условия УАБИ.001.83301259.2017 ТУ Измеритель-коммутатор «ROSSMA IIOT-AMS».
ПравообладательОбщество с ограниченной ответственностью «Разработка Оборудования Систем Связи Метрологии и Автоматизации» (ООО «РОССМА»)
ИНН 5905257971
Юридический адрес: 614064, Пермский край, Пермский г.о., г. Пермь, ул. Чкалова,
д. 9И
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Конструктивно измеритель-коммутатор состоит:
-
- Печатная плата, на которой распаяны: микроконтроллер; приемо-передатчик; повышающий преобразователь; шунт; Fram- память; источник опорного напряжения; клеммы для подключения к оконечному оборудованию; разъем для программирования.
-
- Источник питания от 1 до 12 в зависимости от модификации;
-
- Корпус;
-
- Гермоввод от 1 до 4 в зависимости от модификации
Измерители-коммутаторы изготавливаются в следующих модификациях: измеритель-коммутатор ROSSMA IIOT-AMS Analog (Single Channel); измеритель-коммутатор ROSSMA IIOT-AMS Analog Ex (Single Channel); измеритель-коммутатор ROSSMA IIOT-AMS Analog X4; измеритель-коммутатор ROSSMA IIOT-AMS Analog X4 Ex; универсальный автономный беспроводной измеритель-коммутатор
ROSSMA IIOT-AMS Analog X4 PWR.
Заводской номер наносится на маркировочную этикетку, расположенную на корпусе измерителя-коммутатора.

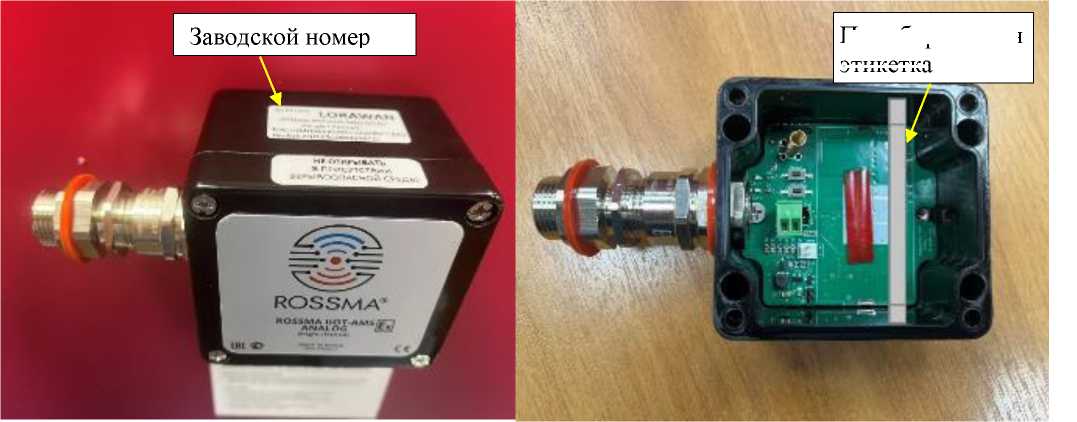

Общий вид измерителей-коммутаторов с указанием места нанесения заводского номера показан на рисунке 1.
Нанесение знака поверки на измерители-коммутаторы не предусмотрено.
Пломбирование устройства, при помощи пломбировочной этикетки, осуществляется внутри корпуса.
Пломбировочная
этикетка
А) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG Ex (single channel)
Б) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG (single channel)
В) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG X4
Г) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG X4 Ex
Д) Измеритель-коммутатор ROSSMA IIOT-AMS ANALOG X4 PWR
Рисунок 1 - Общий вид измерителя с указанием мест нанесения заводского номера, пломбировки (если предусмотрено)
Комплектность устройства представлена в таблице 4.
Таблица 4 - Комплектность устройства:
|
Наименование |
Обозначение |
Количество, шт/экз |
|
Измеритель-коммутатор |
ROSSMA IIOT-AMS ANALOG |
1 |
|
Источник питания |
1-12* | |
|
Гермоввод |
- |
1-4* |
|
Корпус |
- |
1 |
|
Руководство по эксплуатации |
MAN-RIAA-11 |
1 |
|
Паспорт |
- |
1 |
|
Примечание: * Зависит от модификации устройства / опросного листа | ||
Метрологические и основные технические характеристики системы представлены в таблицах 2 и 3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания внешнего датчика: - напряжение постоянного тока, В |
15 |
|
Параметры электрического питания измерителя (встроенная батарея), В (для автономных устройств) |
3,6 |
|
Параметры электрического питания измерителя (встроенный блок питания) B, для стационарных устройств |
220 |
|
Потребляемая электрическая мощность внешнего датчика, В^А, не более |
0,4 |
|
Габаритные размеры, мм, не более: |
260x160x90 |
|
Масса, кг, не более: |
4 |
|
Рабочие условия применения | |
|
- температура окружающего воздуха, °С |
от -55 до +80 |
|
- относительная влажность воздуха, % |
до 85 |
|
- атмосферное давление, кПа |
от 93,0 до 103,0 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
27000 |
