Номер по Госреестру СИ: 93287-24
93287-24 Газоанализаторы хроматографические
(ГХП-ИМСС)
Назначение средства измерений:
Газоанализаторы хроматографические ГХП-ИМСС (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли водорода, метана, этана, пропана, бутана, изобутана, пентана и изопентана в воздухе нефтегазоносных пластов при бурении скважин.
Внешний вид.
Газоанализаторы хроматографические
Рисунок № 1
Внешний вид.
Газоанализаторы хроматографические
Рисунок № 2
Внешний вид.
Газоанализаторы хроматографические
Рисунок № 3
Внешний вид.
Газоанализаторы хроматографические
Рисунок № 4
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 24.09.2029
Номер записи - 195112
ID в реестре СИ - 1420106
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ГХП-ИМСС,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Информационный мониторинг строительства скважин" (ООО "ИМСС")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Газоанализаторы хроматографические (ГХП-ИМСС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Информационный мониторинг строительства скважин" (ООО "ИМСС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93287-24 24.09.2029 |
Газоанализаторы хроматографические , ГХП-ИМСС Общество с ограниченной ответственностью "Информационный мониторинг строительства скважин" (ООО "ИМСС") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Газоанализаторы хроматографические (ГХП-ИМСС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Газоанализаторы хроматографические (ГХП-ИМСС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) газоанализаторов состоит из автономного встроенного ПО (ПО газоанализатора) и пользовательского ПО (ПО пользователя), устанавливаемого на ПК. Метрологически значимым является все ПО газоанализаторов.
Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 -для встроенного ПО - «средний», для пользовательского ПО - «средний».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Пользовательское ПО | |
|
Идентификационное наименование ПО |
54.hex |
ConturGaz |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
8.00 |
|
Цифровой идентификатор ПО |
- | |
|
Алгоритм вычисления цифрового идентификатора ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа «Газоанализаторы хроматографические ГХП-ИМСС. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-001-81857521-2021 «Газоанализаторы хроматографические ГХП-ИМСС. Технические условия».
ПравообладательОбщество с ограниченной ответственностью строительства скважин» (ООО «ИМСС») ИНН 6376064091
Юридический адрес: 443080, Самарская обл.,
д. 70, лит. 2, ком. 302
Телефон: +79171125437
E-mail: hozinskiy@yandex.ru
Изготовитель
Общество с ограниченной ответственностью строительства скважин» (ООО «ИМСС») ИНН 6376064091Юридический адрес: 443080, Самарская обл.,
д. 70, лит. 2, ком. 302
«Информационный мониторинг
г. Самара, ул. Революционная,
«Информационный мониторинг
г. Самара, ул. Революционная,
Адрес места осуществления деятельности: 446368, Самарская обл., Красноярский р-н, п. Светлое Поле, Промышленная зона, д. №20, уч. 2
Телефон: +79171125437 E-mail: hozinskiy@yandex.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28 Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью строительства скважин» (ООО «ИМСС») ИНН 6376064091Юридический адрес: 443080, Самарская обл.,
д. 70, лит. 2, ком. 302
Телефон: +79171125437
E-mail: hozinskiy@yandex.ru
Принцип действия газоанализаторов основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью термокаталитического детектора аналитического сигнала от компонента.
Газоанализаторы являются автоматическими приборами непрерывного действия, обеспечивающими контроль содержания в воздухе определяемых компонентов и предназначенными для работы в составе геофизических станций контроля бурения скважин в нефтегазоносных пластах.
Газоанализаторы выпускаются в двух исполнениях: исп. 1, исп. 2, которые отличаются габаритными размерами и массой.
Конструктивно газоанализаторы состоят из блока, который представляет собой металлический корпус с размещенными внутри функциональными частями:
-
- блок отбора пробы, состоящий из автоматического дозатора с электроприводом;
-
- блок распределения рабочего тела (сжатого воздуха), состоящий из фильтра и редукторов;
-
- хроматографическая насадочная колонка в термостате;
-
- измерительный блок горючих газов, состоящий из термокаталитического детектора, блока питания и АЦП (аналого-цифровой преобразователь);
-
- контроллер, управляющий работой всех блоков газоанализатора и регулирующий температурные режимы колонки, время срабатывания электропневмоклапанов и режим работы АЦП.
На лицевой панели газоанализаторов расположены элементы управления.
Газоанализатор работает совместно с блоком подготовки газа (БПГ). БПГ используется для создания постоянного избыточного давления в насадочной колонке, обеспечивая прохождение через колонку отобранной пробы.
Газоанализаторы передают измерительную информацию через интерфейс RS-232 (или USB) на персональный компьютер (далее - ПК) для дальнейшей обработки данных управляющей программой и отображения измерительной информации.
Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, типографским способом наносится на маркировочную табличку (рисунок 2), закреплённую на лицевой панели газоанализаторов.

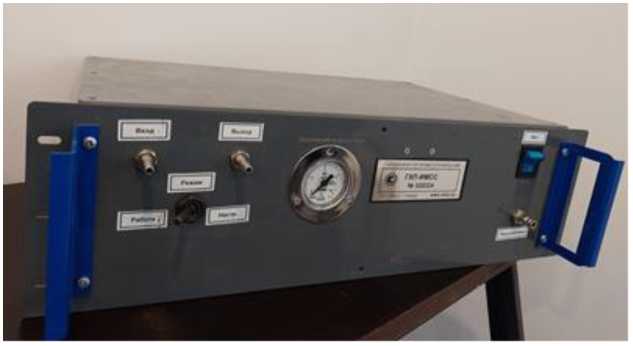

а) Газоанализатор хроматографический ГХП-ИМСС исп. 1

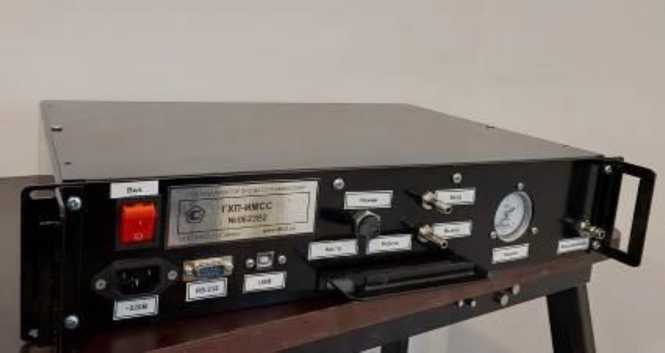

б) Газоанализатор хроматографический ГХП-ИМСС исп. 2
Рисунок 1 - Общий вид газоанализаторов хроматографических ГХП-ИМСС

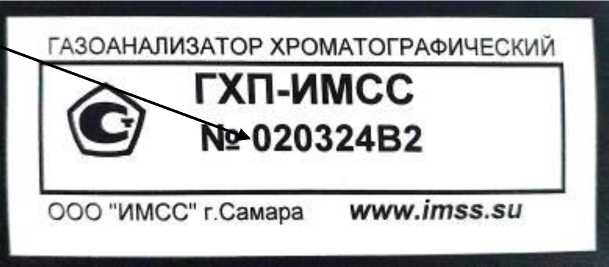

Место нанесения
заводского номера
Рисунок 2 - Пример маркировочной таблички
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор хроматографический |
ГХП-ИМСС |
1 шт. |
|
Блок подготовки газа |
1 шт. | |
|
Газовая магистраль со сменным фильтром |
1 компл. | |
|
Шнур компьютерный USB |
1 шт. | |
|
Шнур питания (220 В) |
1 шт. | |
|
Диск с управляющей программой |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 5.
Таблица 2 -
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности, % |
|
Водород (H2) |
от 0 до 2,00 |
±10 |
|
Метан (CH4) |
от 0 до 2,20 |
±10 |
|
Этан (C2H6) |
от 0 до 1,35 |
±10 |
|
Пропан (СзНз) |
от 0 до 0,85 |
±10 |
|
Бутан (C4H10) |
от 0 до 0,70 |
±10 |
|
Изобутан (i-C4Hio) |
от 0 до 0,65 |
±10 |
|
Пентан (C5H12) |
от 0 до 0,70 |
±10 |
|
Изопентан (i-C5Hi2) |
от 0 до 0,70 |
±10 |
Таблица 3 - Дополнительные
|
Наименование характеристики |
Значение |
|
Предел вариации выходного сигнала в долях от предела допускаемой погрешности |
0,5 |
|
Время установления показаний, мин, не более |
2 |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Время прогрева и выхода на рабочий режим, мин, не более |
25 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220+22-зз |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Габаритные размеры (высота^длина^ширина), мм, не более: - исп.1 |
135x270x480 |
|
- исп.2 |
85x335x480 |
|
Масса, кг, не более: - исп.1 |
7 |
|
- исп.2 |
10 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
8 |
