Назначение средства измерений:
Акселерометры пьезорезистивные ДВ3 (далее - акселерометры) предназначены для измерений виброускорения.
Внешний вид.
Акселерометры пьезорезистивные
Рисунок № 1
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 24.09.2029
Номер записи - 195113
ID в реестре СИ - 1420107
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДВ3-022К-2В,
Производитель
Изготовитель - Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Жуковский
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 33
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Акселерометры пьезорезистивные (ДВ3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86623-22 31.08.2027 |
Модули приема аналоговых сигналов, ТН3/АЦП Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ") (РОССИЯ Московская обл., г. Жуковский) |
ОТ МП |
4 года |
|
89089-23 22.05.2028 |
Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR), ТН3/СНС Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ") (РОССИЯ Московская обл., г. Жуковский) |
ОТ МП |
5 лет |
|
89187-23 01.06.2028 |
Модули приема дискретных и периодических сигналов с дифференциальными входами с преобразованием частота/код, период/код, длительность импульса/код, ТН3/СЧ Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ") (РОССИЯ Московская обл., г. Жуковский) |
ОТ МП |
1 год |
|
93288-24 24.09.2029 |
Акселерометры пьезорезистивные, ДВ3 Акционерное общество "Конвед-6 ЛИИ" (АО "Конвед-6 ЛИИ") (РОССИЯ Московская обл., г. Жуковский) |
ОТ МП |
3 года |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Акселерометры пьезорезистивные (ДВ3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 33 | 33 | 33 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Акселерометры пьезорезистивные (ДВ3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 «Использование изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
КМНТ.402139.006 ТУ «Акселерометры пьезорезистивные ДВ3. Технические условия».
ПравообладательАкционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)
ИНН 5013000335
Юридический адрес: 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1
Телефон: +7 (495) 534-10-12
E-mail: konved-6@mail.ru
Изготовитель
Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)ИНН 5013000335
Адрес: 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1 Телефон: +7 (495) 534-10-12
E-mail: konved-6@mail.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)ИНН 5013000335
Юридический адрес: 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1
Телефон: +7 (495) 534-10-12
E-mail: konved-6@mail.ru
Принцип действия акселерометров основан на пьезорезистивном эффекте преобразования колебательного движения в электрический сигнал.
Конструктивно акселерометры представляют собой полый герметичный цилиндр, в котором помещен чувствительный элемент с выводами, служащими для подачи питания и снятия измерительного сигнала.
Чувствительный элемент акселерометров изготовлен из монокристалла кремния в виде консольной балки с утонением, в поверхностном слое которой сформированы интегральная схема тензорезисторного моста и схема компенсации температурной чувствительности. На свободном конце консольной балки закреплена инерционная масса. Под воздействием виброускорения в направлении измерительной оси акселерометра инерционная масса создает усилие, вызывающее изгибную деформацию консольной балки, что приводит к появлению на выходе тензомоста сигнала, пропорционального измеряемому виброускорению.
Измерительная ось акселерометров перпендикулярна его установочной поверхности. Акселерометры выпускаются в модификациях ДВ3-022К-2 и ДВ3-022К-2В, которые отличаются конструктивным исполнением. Акселерометры модификации ДВ3-022К-2В отличаются наличием установочной плиты, позволяющей закрепить акселерометры к исследуемому объекту с помощью двух винтов М3. Акселерометры модификации ДВ3-022К-2 крепятся к исследуемому объекту методом наклеивания.

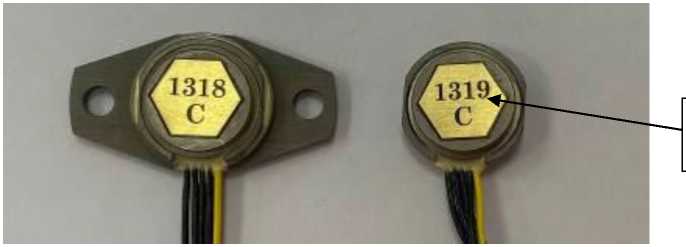

Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.
Заводские номера акселерометров в цифро-буквенном формате наносятся на корпус методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
ДВ3-022К-2В
ДВ3-022К-2
Рисунок 1 - Общий вид акселерометров пьезорезистивных ДВ3
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
0,01 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, мВ/(м^с-2) |
±0,003 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 4900 |
|
Нелинейность амплитудной характеристики, % |
±1 |
|
Диапазон рабочих частот, Гц |
от 1 до 2000 |
|
Неравномерность частотной характеристики относительно базовой частоты 160 Гц, % |
±12 |
|
Относительный коэффициент поперечного преобразования, %, не более |
4 |
|
Собственная резонансная частота, Гц, не менее |
5000 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Диапазон рабочих температур, °С |
от -50 до +85 |
|
Напряжение питания, В |
+9±0,01 |
|
Габаритные размеры (длина х ширина х высота), мм, не более - ДВ3-022К-2 |
14х14х5 |
|
- ДВ3-022К-2В |
28х15х6,7 |
|
Масса, г, не более - ДВ3-022К-2 |
3 |
|
- ДВ3-022К-2В |
5 |
