Номер по Госреестру СИ: 93291-24
93291-24 Блоки вычисления размаха
(БВР-01)
Назначение средства измерений:
Блоки вычисления размаха БВР-01 (далее — блоки) для измерительного преобразования сигналов силы переменного тока постоянного тока и цифровой код.
Внешний вид.
Блоки вычисления размаха
Рисунок № 1
Внешний вид.
Блоки вычисления размаха
Рисунок № 2
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 24.09.2029
Номер записи - 195116
ID в реестре СИ - 1420110
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
БВР-01,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Блоки вычисления размаха (БВР-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93291-24 24.09.2029 |
Блоки вычисления размаха, БВР-01 Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
93816-24 15.11.2029 |
Системы измерения воздушного зазора ротор-статор, Обозначение отсутствует Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94062-24 11.12.2029 |
Преобразователи виброперемещений, ИВП-Ц Общество с ограниченной ответственностью "ИР ЛИИ СПб" (ООО "ИР ЛИИ СПб") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Блоки вычисления размаха (БВР-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 13 | 13 | 13 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Блоки вычисления размаха (БВР-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) блока представляет собой совокупность программ, обеспечивающих функционирование при заданном режиме совместимости и взаимодействия её компонентов.
Встроенное ПО устанавливается в энергонезависимую память блока в процессе их производства на заводе-изготовителе. Конструкция блока исключает возможность доступа и несанкционированного влияния на встроенное ПО и измерительную информацию в процессе эксплуатации.
Внешнее ПО предназначено для анализа и отображения измерительной информации. Для защиты внешнего ПО и измерительной информации от несанкционированного доступа предусмотрена защита с помощью пароля.
Идентификационные данные и уровень защиты ПО, входящих в состав, приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
БВР-01 |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.4VS2019 |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
БВР-1 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.7 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типа наносится на этикетку (рисунок 2), расположенную на корпусе, методом термотрансферной печати, а также на эксплуатационную документацию типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в СПБФ.04.84.01.210 РЭ в разделе «3. Настройка блока».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам вычисления размаха БВР-01Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия;
СПБФ.030101 ТУ Блок Вычисления Размаха БВР-01. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ИР ЛИИ СПб» (ООО «ИР ЛИИ СПб») ИНН 7802638217
Юридический адрес: 194044, г. Санкт-Петербург, Пироговская наб., д. 17, к. 5, лит. А Телефон: (812) 603-23-17
E-mail: shop@ivp-sensor.ru
Изготовитель
Общество с ограниченной ответственностью «ИР ЛИИ СПб» (ООО «ИР ЛИИ СПб»)ИНН 7802638217
Адрес: 194044, г. Санкт-Петербург, Пироговская наб., д. 17, к. 5, лит. А
Телефон: (812) 603-23-17
E-mail: shop@ivp-sensor.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ИР ЛИИ СПб» (ООО «ИР ЛИИ СПб») ИНН 7802638217Юридический адрес: 194044, г. Санкт-Петербург, Пироговская наб., д. 17, к. 5, лит. А Телефон: (812) 603-23-17
E-mail: shop@ivp-sensor.ru
измерительных
4 до 20 мА
Блоки предназначены для преобразования аналоговых сигналов преобразователей перемещения, поступающих по токовым петлям от в пропорциональный цифровой код с последующей обработкой, передачей полученных значений по интерфейсу RS-485 (протокол Modbus, 2 канала), по интерфейсу Ethernet, по двум каналам токовых петель от 4 до 20 мА и формирования логических сигналов.
Блоки обеспечивают:
- получение информации по токовой петле от 4 до 20 мА с двух измерительных преобразователей перемещения;
- аналогово-цифровое преобразование гальванически развязанных входных сигналов;
- вычисление величины размаха колебаний, сравнение с граничными значениями и формирование логических сигналов «готовности», «предупреждения» или «аварии»;
- гальваническую развязку между микроконтроллером и трансиверами интерфейса RS-485 и преобразователями напряжение - ток для выходных аналоговых сигналов.
Корпус блока изготавливается из серого пластика, методом вакуумной формовки.

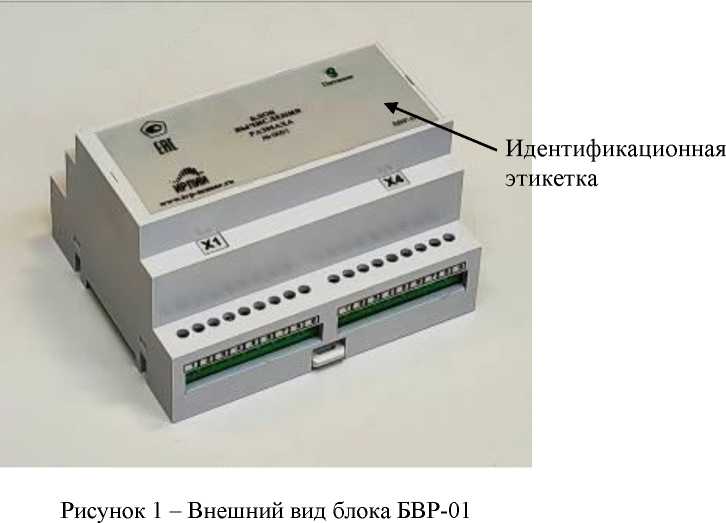

Общий внешний вид блока представлен на рисунке 1.
Пломбирование не предусмотрено.

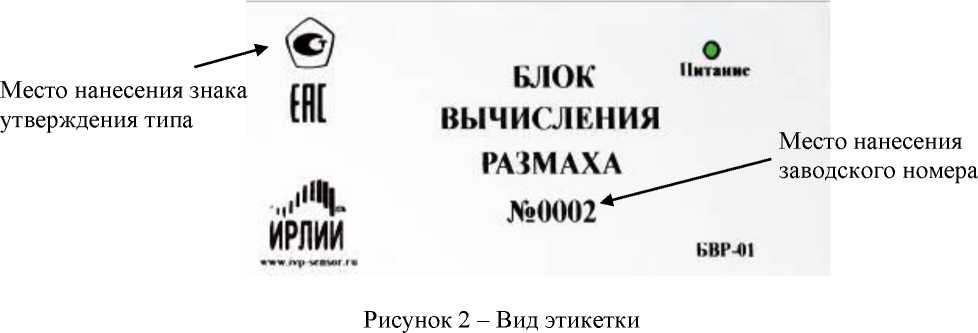

Заводской номер блока наносится на этикетку на корпусе блока (рисунок 2) методом термотрансферной печати в формате числового кода.
Нанесение знака поверки на корпус не предусмотрено.
Комплект блока приведен в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
|
Блок вычисления размаха БВР-01 |
СПБФ.04.84.01.210 |
|
Паспорт |
СПБФ.04.84.01.210 ПС |
|
Руководство по эксплуатации |
СПБФ.04.84.01.210 РЭ |
|
Технические условия |
СПБФ.04.84.01.210 ТУ |
Количество
В соответствии с картой заказа
блоков приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Количество каналов |
2 |
|
Диапазоны сигналов размаха силы переменного тока на частоте от 0,5 до 200 Гц на входе, мА1) |
от 0 до 16 |
|
Диапазоны сигнала силы постоянного тока на выходе, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов силы постоянного тока в нормальных условиях, % |
± 0,2 |
|
Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов силы постоянного тока в рабочих условиях, % |
± 0,4 |
|
Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов размаха силы переменного тока в нормальных условиях, % |
± 0,7 |
|
Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения сигналов размаха силы переменного тока в рабочих условиях, % |
± 2 |
|
Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования сигналов размаха силы переменного тока в сигналы силы постоянного тока в нормальных условиях, % |
± 0,7 |
|
Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования сигналов размаха силы переменного тока в сигналы силы постоянного тока в рабочих условиях, % |
± 2 |
|
1) В диапазоне мгновенных значений от 4 до 20 мА | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
7,2 |
|
Масса, кг, не более: |
0,2 |
|
Габаритные размеры, мм, не более - ширина |
105 |
|
- высота |
60 |
|
- длина |
90 |
|
Рабочие условия: - температуры окружающей среды, °С |
от 0 до +80 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Нормальные условия: - температуры окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
220000 |
