Номер по Госреестру СИ: 93293-24
93293-24 Датчики давления
(ИД-5)
Назначение средства измерений:
Датчики давления ИД-5 (далее - ИД-5) предназначены для непрерывных измерений значений избыточного давления жидких или газообразных сред с дальнейшим преобразованием измеряемых значений в унифицированный выходной токовый сигнал.
Внешний вид.
Датчики давления
Рисунок № 1
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства - 24.09.2029
Номер записи - 195118
ID в реестре СИ - 1420112
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
200020, 200019, 200018, 200017, 200016, 200015, 200014, 200013, 200012, 200011, 200010, 200009, 200008, 200007, 200006, 200005, 200004, 200003, 200002, 200001,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТБН-Энергосервис" (ООО "ТБН-Энергосервис")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Балашиха
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 859
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики давления (ИД-5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТБН-Энергосервис" (ООО "ТБН-Энергосервис")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93293-24 24.09.2029 |
Датчики давления, ИД-5 Общество с ограниченной ответственностью "ТБН-Энергосервис" (ООО "ТБН-Энергосервис") (РОССИЯ Московская обл., г. Балашиха) |
ОТ МП |
3 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Датчики давления (ИД-5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭАЦ" (RA.RU.312844) | 853 | 188 | 853 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕХНОСЕРВ-ИРКУТСК" (РОСС RU.0001.310413) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Датчики давления (ИД-5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа ИД-5 наносится при выпуске из производства на этикетку, прикрепленную к корпусу ИД-5, методом трафаретной печати и на титульный лист паспорта типографским способом.Место
пломбирования
Место нанесения заводского номера
Место нанесения знака утверждения типа
|
lex*. |
24В 1 |
|
г |
4-20 т/П |

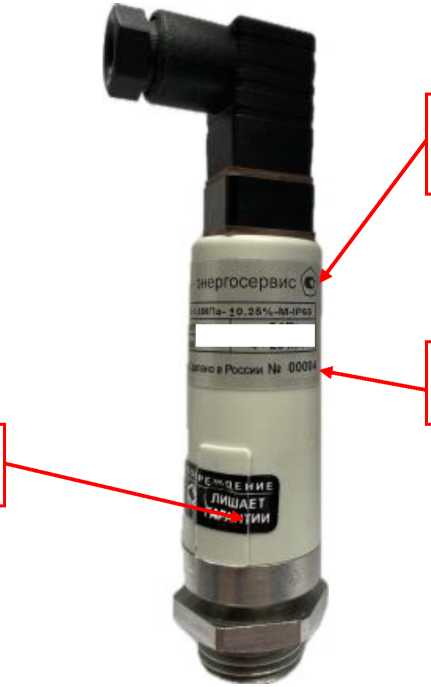

Рисунок 1 - Общий вид датчиков давления ИД-5 с местом нанесения заводского номера, знака утверждения типа и местом пломбирования
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений избыточного давления, МПа |
0 |
|
Верхний предел измерений избыточного давления1), МПа |
1,0; 1,6; 2,5 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности у1), % |
± 0,25; ± 0,5; ± 1,0 |
|
Вариация показаний выходного сигнала, % |
0,5|Z | |
|
Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С |
± 0,25 (при у = ± 0,25 %) ± 0,45 (при у = ± 0,5 %) ± 0,60 (при у= ± 1 %) |
|
Выходной аналоговый сигнал постоянного электрического тока, мА |
от 4 до 20 |
|
Примечания: 1) фактическое значение указано в паспорте на датчик давления. | |
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электропитания:
|
от 10 до 36 24 |
|
Код степени защиты от проникновения твердых предметов (пыли) и влаги, обеспечиваемая корпусом датчика давления по ГОСТ 14254-2015 |
IP65 (по заказу IP68) |
|
Нормальные условия измерений:
|
от +15 до +25 от 40 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации:
|
от -30 до +50 95 (при +35 °С и более низких температурах, без конденсации влаги) |
|
Габаритные размеры не более, мм |
126x43x30 |
|
Масса не более, кг |
0,15 |
|
Потребляемая мощность не более, В^А |
0,8 |
|
Средняя наработка на отказ, не менее, ч |
75000 |
|
Средний срок службы, не менее, лет |
15 |
наносится на этикетку, прикрепленную к корпусу датчика давления ИД-5, методом трафаретной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Техническое обслуживание» документа РЭ 26.51.52-001-23205762-2024 «Датчики давления ИД-5. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам давления ИД-5Государственная поверочная схема для средств измерений давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
ТУ 26.51.52-001-23205762-2024. Датчики давления ИД-5. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ТБН-Энергосервис» (ООО «ТБН-Энергосервис»)
ИНН 7734713520
Юридический адрес: 143904, Московская обл., г. Балашиха, пр-кт Ленина, д. 73 Телефон: +7 (915) 095-58-49
E-mail: petrov@tbnenergo.com
Изготовитель
Общество с ограниченной ответственностью «ТБН-Энергосервис» (ООО «ТБН-Энергосервис»)ИНН 7734713520
Адрес: 143904, Московская обл., г. Балашиха, пр-кт Ленина, д. 73
Телефон: +7 (915) 095-58-49
E-mail: petrov@tbnenergo.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон /факс: +7(495) 437-55-77 / +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ТБН-Энергосервис» (ООО «ТБН-Энергосервис»)ИНН 7734713520
Юридический адрес: 143904, Московская обл., г. Балашиха, пр-кт Ленина, д. 73 Телефон: +7 (915) 095-58-49
E-mail: petrov@tbnenergo.com
Принцип действия ИД-5 основан на использовании тензорезистивного эффекта. Под воздействием измеряемого давления, подаваемого в измерительную камеру ИД-5, происходит деформация чувствительного элемента, которая преобразуется в унифицированный выходной токовый сигнал.
Чувствительный элемент ИД-5 — тензомодуль, выполнен в виде моста из четырех тензорезисторов, сформированных на керамическом основании. Под воздействием давления измеряемой среды мостовая конструкция испытывает деформации, которые вызывают изменение ее сопротивления. Данное сопротивление с помощью электронного преобразователя измеряется, очищается от помех и преобразуется в унифицированный выходной токовый сигнал от 4 до 20 мА.
Каждый экземпляр ИД-5 состоит из чувствительного элемента и электронного преобразователя, помещённых в корпус из нержавеющей стали (штатно марки 12Х18Н10Т. По заказу применяются иные марки, обладающие требуемыми прочностными характеристиками).
Код заказа датчиков давления ИД-5 имеет следующий вид:
ИД-5 - Х.ХХ МПа - ± Х.ХХ % - Х - IPXX, где
1 2 3 4
-
1 - значение верхнего предела измерений, МПа;
-
2 - значение предела допускаемой основной приведенной к верхнему пределу измерений погрешности, %;
-
3 - вид резьбового присоединения к процессу: М — метрическая резьба (М20х1,5), D -дюймовая резьба (G ");
-
4 - кода защиты от проникновения во внутрь твердых предметов (пыли) и влаги по ГОСТ 14254-2015.
Общий вид датчиков давления ИД-5 представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр ИД-5 в виде цифрового обозначения по системе нумерации изготовителя, наносится на этикетку, прикрепленную к корпусу ИД-5 типографским способом в месте, указанном на рисунке 1.
Место пломбировки от несанкционированного доступа в виде саморазрушающейся наклейки указано на рисунке 1.
Конструкция ИД-5 не предусматривает нанесение на корпус знака поверки.
Знак утверждения типа ИД-5 наносится при выпуске из производства на этикетку, прикрепленную к корпусу ИД-5, методом трафаретной печати и на титульный лист паспорта типографским способом.
Место
пломбирования
Место нанесения заводского номера
Место нанесения знака утверждения типа
|
lex*. |
24В 1 |
|
г |
4-20 т/П |
Рисунок 1 - Общий вид датчиков давления ИД-5 с местом нанесения заводского номера, знака утверждения типа и местом пломбирования
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений избыточного давления, МПа |
0 |
|
Верхний предел измерений избыточного давления1), МПа |
1,0; 1,6; 2,5 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности у1), % |
± 0,25; ± 0,5; ± 1,0 |
|
Вариация показаний выходного сигнала, % |
0,5|Z | |
|
Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С |
± 0,25 (при у = ± 0,25 %) ± 0,45 (при у = ± 0,5 %) ± 0,60 (при у= ± 1 %) |
|
Выходной аналоговый сигнал постоянного электрического тока, мА |
от 4 до 20 |
|
Примечания: 1) фактическое значение указано в паспорте на датчик давления. | |
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электропитания:
|
от 10 до 36 24 |
|
Код степени защиты от проникновения твердых предметов (пыли) и влаги, обеспечиваемая корпусом датчика давления по ГОСТ 14254-2015 |
IP65 (по заказу IP68) |
|
Нормальные условия измерений:
|
от +15 до +25 от 40 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации:
|
от -30 до +50 95 (при +35 °С и более низких температурах, без конденсации влаги) |
|
Габаритные размеры не более, мм |
126x43x30 |
|
Масса не более, кг |
0,15 |
|
Потребляемая мощность не более, В^А |
0,8 |
|
Средняя наработка на отказ, не менее, ч |
75000 |
|
Средний срок службы, не менее, лет |
15 |
