Номер по Госреестру СИ: 93299-24
93299-24 Спектрометры рентгенофлуоресцентные волнодисперсионные
(Melytec WD4000)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные волнодисперсионные Melytec WD4000
(далее - спектрометры) предназначены для измерений массовой доли элементов в металлах, сплавах, порошках и жидкостях, в различных твердых материалах.
Внешний вид.
Спектрометры рентгенофлуоресцентные волнодисперсионные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные волнодисперсионные
Рисунок № 2
Общие сведения
Дата публикации - 27.09.2024
Срок свидетельства - 26.09.2029
Номер записи - 195123
ID в реестре СИ - 1420139
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Melytec WD4000,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Мелитэк" (ООО "Мелитэк")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2276 от 2024.09.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные волнодисперсионные (Melytec WD4000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Мелитэк" (ООО "Мелитэк")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91709-24 26.03.2029 |
Копры маятниковые, КЭМ Общество с ограниченной ответственностью "Мелитэк" (ООО "Мелитэк") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93299-24 26.09.2029 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, Melytec WD4000 Общество с ограниченной ответственностью "Мелитэк" (ООО "Мелитэк") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94372-25 17.01.2030 |
Машины испытательные электромеханические, МЭС Общество с ограниченной ответственностью "Мелитэк" (ООО "Мелитэк") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Спектрометры рентгенофлуоресцентные волнодисперсионные (Melytec WD4000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 4 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры рентгенофлуоресцентные волнодисперсионные (Melytec WD4000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WEDXRF |
|
Номер версии (идентификационный номер) ПО |
1.х.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) х - обозначение номера версии метрологически незначимой части П |
ПО |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрометры рентгенофлуоресцентные волнодисперсионные Melytec WD4000. Руководство по программному обеспечению WEDXRF», раздел «Количественные методы анализа», раздел «Анализ рутинных образцов».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.60.11-001-51587351-2023 Спектрометры рентгенофлуоресцентные волнодисперсионные Melytec WD4000. Технические условия;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
ПравообладательОбщество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
ИНН 7728644821
Юридический адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Возбужденное в образце вторичное (флуоресцентное характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости или многослойные структуры). В результате дифракции на кристалл-анализаторе излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой доли элементов.
Конструктивно спектрометры выполнены в виде стационарных напольных приборов, состоящих из рентгеновской трубки с источником питания (генератором), камеры для измерения с автоматическим или ручным устройством загрузки образцов, детекторным блоком и усилителями, системы разложения в спектр флуоресцентного излучения, системы регистрации интенсивности флуоресцентного излучения, системы охлаждения.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В спектрометрах используется рентгеновская трубка с родиевым анодом и максимальной мощностью 4 кВт, в качестве опции спектрометры могут оснащаться рентгеновскими трубками с хромовым или молибденовым анодом. Спектрометры оснащаются десятипозиционным сменщиком кристалл-анализаторов. Выбор кристалл-анализаторов зависит от круга интересующих элементов (от углерода до урана). Все спектрометры оснащаются проточным пропорциональным и сцинтилляционным детекторами. Для оптимизации соотношения сигнал-фон спектрометр оснащается автоматическим сменщиком фильтров первичного излучения. Для анализа жидких проб и порошков спектрометр может оснащаться системой гелиевой (азотной) продувки камеры для образцов с возможностью настройки скорости потока газа. Управление процессом измерения и контроль состояния прибора осуществляется посредством встроенного сенсорного экрана или внешнего компьютера. Конструкция спектрометров обеспечивает безопасные условия работы. При максимальном напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса не превышает 1 мкЗв/ч.
Каждый экземпляр спектрометра имеет заводской номер, расположенный на паспортной табличке на задней стороне корпуса спектрометров. Заводской номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

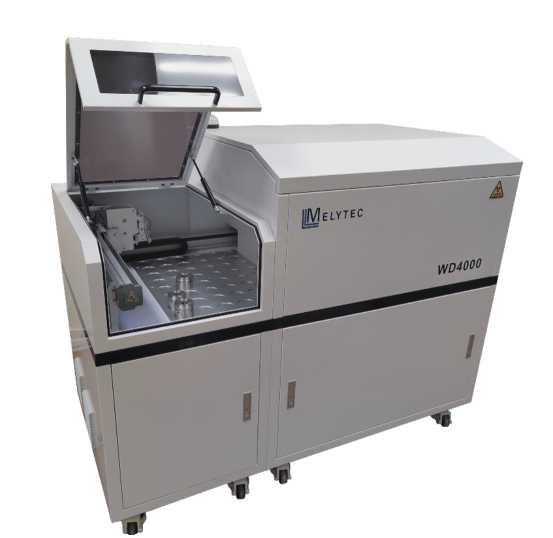

Рисунок 1 - Общий вид спектрометра
Место нанесения заводского номера

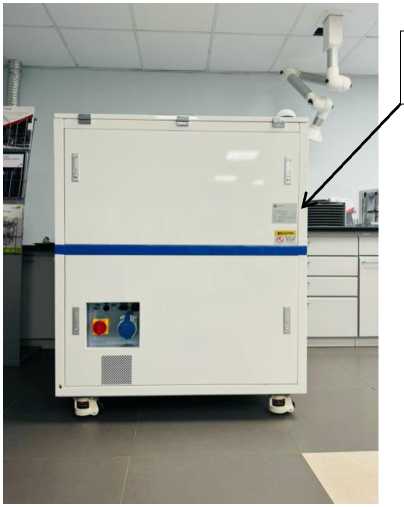

Рисунок 2 - Место нанесения заводского номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгенофлуоресцентный волнодисперсионный |
Melytec WD4000 |
1 шт. |
|
Система охлаждения и деионизации воды |
- |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Руководство пользователя |
РП |
1 экз. |
|
Руководство по программному обеспечению |
РП по ПО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон определяемых элементов |
от С (Углерод) до U (Уран) |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), % |
1 |
|
Чувствительность (скорость счета на линии Fe Ka)1), имп/(с^мА^%), не менее |
300 |
|
1) Для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Максимальный ток рентгеновской трубки, мА |
150 |
|
Максимальная мощность рентгеновской трубки, кВт |
4 |
|
Параметры электропитания: - напряжение переменного тока, В |
от 208 до 240 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от +15 до +28 |
|
- относительная влажность окружающего воздуха (при 25°С), %, не более |
80 |
|
Габаритные размеры, см, не более: - длина |
165 |
|
- высота |
135 |
|
- ширина |
88 |
|
Масса1), кг, не более |
550 |
|
1) Без системы охлаждения |
