Номер по Госреестру СИ: 93301-24
93301-24 Анализаторы жидкости
(SILab)
Назначение средства измерений:
Анализаторы жидкости SILab (далее - анализаторы) предназначены для непрерывных измерений показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), общего солесодержания, массовой концентрации растворенного кислорода, массовой концентрации ионов и температуры в водных растворах.
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Внешний вид.
Анализаторы жидкости
Рисунок № 2
Внешний вид.
Анализаторы жидкости

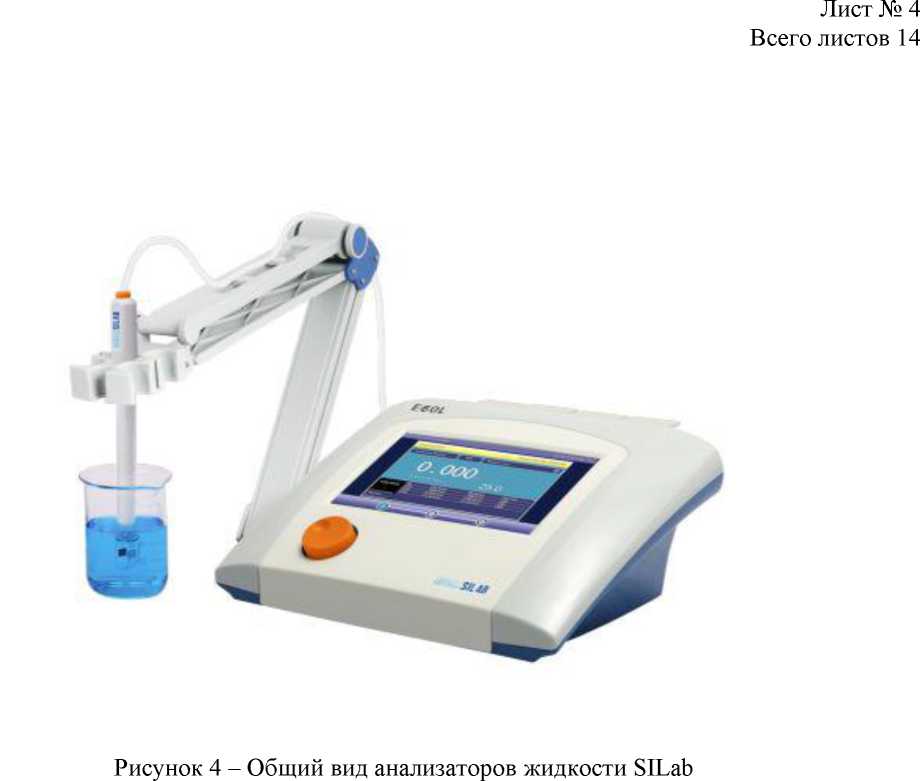

Рисунок № 3
Внешний вид.
Анализаторы жидкости

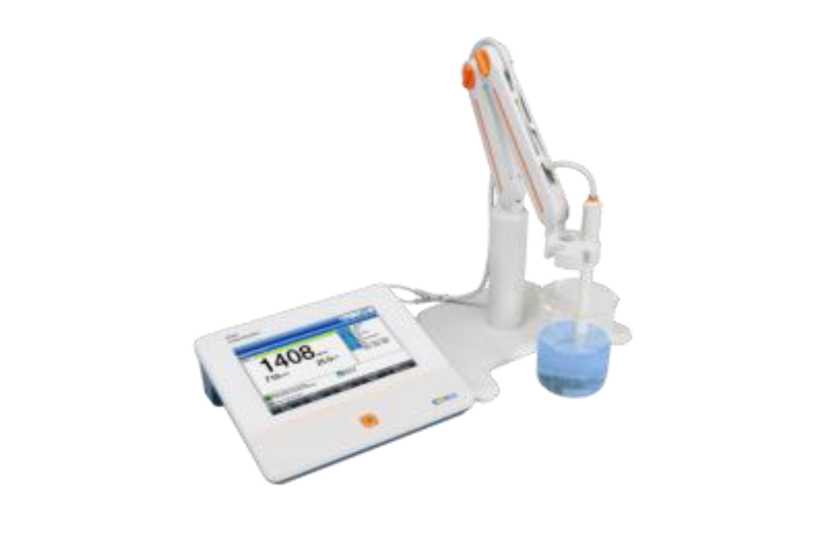

Рисунок № 4
Внешний вид.
Анализаторы жидкости
Рисунок № 5
Внешний вид.
Анализаторы жидкости
Рисунок № 6
Внешний вид.
Анализаторы жидкости
Рисунок № 7
Внешний вид.
Анализаторы жидкости
Рисунок № 8
Общие сведения
Дата публикации - 27.09.2024
Срок свидетельства - 26.09.2029
Номер записи - 195125
ID в реестре СИ - 1420141
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SILab мод. Е51T, SILab мод. P60L, SILab мод. P50T, SILab мод. P40F, SILab мод. P30F, SILab мод. P20E, SILab мод. M50Т-A, SILab мод. M50Т, SILab мод. M31T, SILab мод. M31F-A, SILab мод. M30F-A, SILab мод. I60L, SILab мод. I51T, SILab мод. I50T, SILab мод. E50T, SILab мод. E30F, SILab мод. D50T, SILab P30F, P30F, M30F-A,
Производитель
Изготовитель - Фирма INESA SCIENTIFIC INSTRUMENT Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 127
Выдано извещений - 5
Кол-во периодических поверок - 42
Кол-во средств измерений - 7
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 367 дн.
Приказы РСТ, где упоминается данный тип СИ
№2276 от 2024.09.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы жидкости (SILab)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Анализаторы жидкости (SILab)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "АЭХК" (273) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «Поверие» (RA.RU.313216) | 19 | 19 | 1 | 18 | 0 | 19 | 1 | 18 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 10 | 10 | 0 | 10 | 5 | 10 | 0 | 10 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 30 | 1 | 30 | 0 | 0 | 30 | 30 | 0 | ||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 54 | 37 | 54 | 0 | 0 | 51 | 51 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы жидкости (SILab)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением. Основные функции от первичного измерительного выбранных единицах измерений в результатов на пользовательском
программного обеспечения - обработка сигналов преобразователя, пересчет их в результат измерений в соответствии с выбранным режимом, отображение интерфейсе, передача и хранение результатов измерений.
Доступ к программному обеспечению исключён конструкцией анализаторов.
Идентификация версии встроенного программного обеспечения для моделей P30F, I30F, M30F, M30F-A, E30F, P31F, P31T, I31T, M31F, M31F-A, M31T, E31F, E31T, D31F, P40F, I40F, E40F, D40F, P50T, I50T, М50Т, M50T-A, E50T, D50T, P51T, I51T, M51T, M51T-A, E51T, D51T, D511T, M60L, P60L, I60L, E60L, D60L осуществляется при включении анализатора. Идентификация версии встроенного программного обеспечения для моделей Р10В, Е10В, Р11В, Е11В, Р20ЕМ, Р20Е, E20EM, E20E, Р21Е, E21E, D21E не предусмотрена.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
M30F, M31F, M31T, М50Т, M51T, M60L, M30F-A, M31F-A, M50T-A, M51T-A, P30F, Р31F, P31T, P40F, P50T, P51T, P60L, I30F, I31T, I40F, I50T, I51T, I60L, E30F, E31F, E31T, E40F, E50T, E51T, E60L, D31F, D40F, D50T, D51T, D511T, D60L |
P10В, Р11В, Р20ЕМ, Р20Е, Р21Е, Е10В, Е11В, E20EM, E20E, E21E, D21E | |
|
Идентификационное наименование программного обеспечения |
- |
- |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
1.00 |
- |
|
Цифровой идентификатор программного обеспечения |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
- приведены в документе «Анализаторы жидкости SILab. Модели E60L, E50T, E40F,
E30F, E20E, E20EM, E10B. Руководство по эксплуатации», глава 5.5 «Измерение
электропроводности», 5.7 «Измерение солености»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели D60L, D50T, D40F. Руководство по эксплуатации», глава 5.5 «Измерение растворенного кислорода»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели P51T, P31T, P31F, P21E, P11B. Руководство по эксплуатации», глава 5.4 «Измерение рН», глава 5.5 «Измерение ОВП»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели I60L, I50T, I40F, I30F. Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6 «Измерение ионов»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели M51T, M51T-A, M31T, M31F, M31F-A. Руководство по эксплуатации» глава 5.5 «Измерение рН», глава 5.6 «Измерение ионов», глава 5.7 «Измерение ОВП», глава 5.8 «Измерение электропроводимости», глава 5.10 «Измерение солености», глава 5.13 «Измерение растворенного кислорода»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели E51T, E31T, E31F, E21E, E11B. Руководство по эксплуатации», глава 5.4 «Измерение электропроводности», глава 5.7 «Измерение содержания соли»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели D511T, D51T, D31F, D21E. Руководство по эксплуатации», глава 5.4 «Измерение растворенного кислорода»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели M60L, M50T, M50T-A, M30F, M30F-A. Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6 «Измерение ионов», глава 5.7 «Измерение ОВП», глава 5.8 «Измерение удельной электропроводности», глава 5.10 «Измерение солености», глава 5.13 «Измерение растворенного кислорода»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели 151Т, 131Т. Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6 «Измерение ионов», глава 5.7 «Измерение ОВП»;
-
- приведены в документе «Анализаторы жидкости SILab. Модели P60L, P50T, P40F, P30F, P20E, P20EM, P10B. Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6 «Измерение ОВП».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении Государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов».
ПравообладательФирма INESA SCIENTIFIC INSTRUMENT Co. Ltd., КНР Адрес: 5 Yuanda Road Anting, Shanghai, China 201805
Web-сайт: www.inesarex.com
E-mail: info@lei-ci.com
Изготовитель
Фирма INESA SCIENTIFIC INSTRUMENT Co. Ltd., КНР Адрес: 5 Yuanda Road Anting, Shanghai, China 201805Web-сайт: www.inesarex.com
E-mail: info@lei-ci.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма INESA SCIENTIFIC INSTRUMENT Co. Ltd., КНР Адрес: 5 Yuanda Road Anting, Shanghai, China 201805Web-сайт: www.inesarex.com
E-mail: info@lei-ci.com
Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразовании электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата.
Анализаторы представляют собой портативные и настольные приборы непрерывного действия.
Анализаторы выпускаются в нескольких моделях, имеющих конструктивные особенности и различные технические и метрологические характеристики. Перечень моделей анализаторов, измеряемые параметры и конструктивные особенности представлены в таблице 1.
В состав анализаторов входят:
-
- контрольно-измерительное устройство, оснащенное дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. К контрольно-измерительному устройству, в зависимости от модели анализатора, предусмотрено одновременное подключение от одного до четырех измерительных датчиков;
-
- первичный измерительный преобразователь (далее - датчик, электрод). Анализаторы могут оснащаться измерительными электродами и электродами сравнения, комбинированными электродами, кондуктометрическими датчиками, датчиками растворенного кислорода и датчиком температуры. В датчиках предусмотрена возможность термокомпенсации. Результаты измерений массовой концентрации растворенного кислорода, мг/дм3, могут быть также представлены в долях от концентрации насыщения, %; результаты измерений массовой концентрации ионов могут быть представлены в г/л, мг/л, мкг/л, ppm, ppb, рХ; результаты измерений молярной концентрации ионов могут быть представлены в моль/л, ммоль/л; результаты измерений удельной электрической проводимости (УЭП) могут быть представлены в См/м, мСм/см, мкСм/см, Ом^см.
Общий вид анализаторов представлен на рисунках 1-8.
На лицевой панели контрольно-измерительного устройства нанесено обозначение типа анализаторов «SILab». На корпусе контрольно-измерительного устройства расположена маркировочная табличка, которая содержит информацию о наименовании модели анализатора и серийном номере, состоящем из латинских букв и арабских цифр. Маркировочная табличка может содержать штрих-код с информацией о серийном номере.
Информация на маркировочную табличку на корпусе контрольно-измерительного устройства наносится типографским способом. Пример маркировочной таблички контрольноизмерительного устройства приведен на рисунке 9.
Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контрольно-измерительного устройства и указывается на его маркировочной табличке.

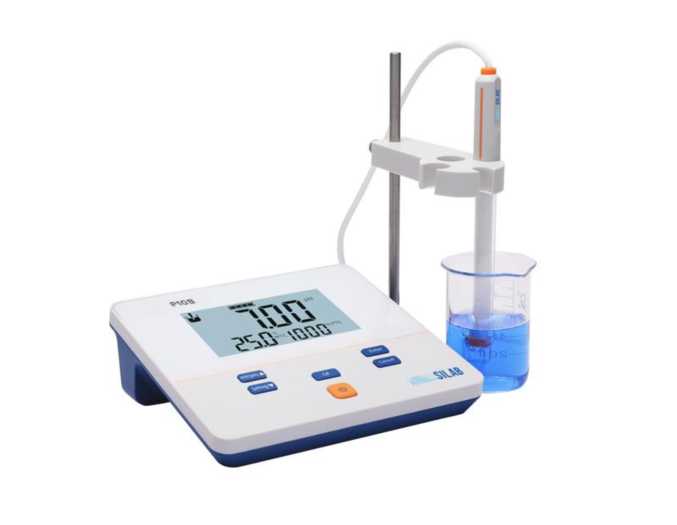

Рисунок 1 - Общий вид анализаторов жидкости SILab моделей Р10В, Е10В
Рисунок 3 - Общий вид анализаторов жидкости SILab моделей I30F, I40F, M30F, M30F-A, P30F, P40F, E30F, E40F, D40F
моделей M60L, P60L, I60L, E60L, D60L

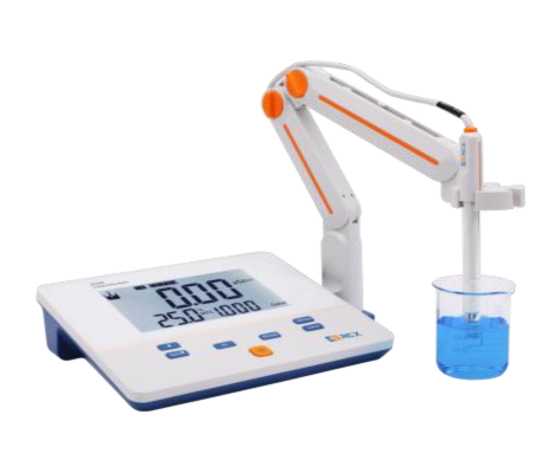

Рисунок 5 - Общий вид анализаторов жидкости SILab моделей E50T, P50T, I50T, D50T, M50T, M50T-A

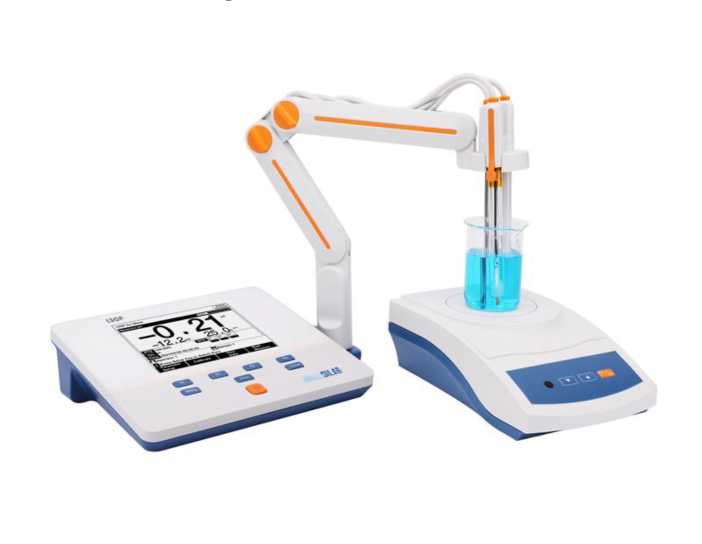

Рисунок 2 - Общий вид анализаторов жидкости SILab моделей P20E, P20EM, E20E, E20EM

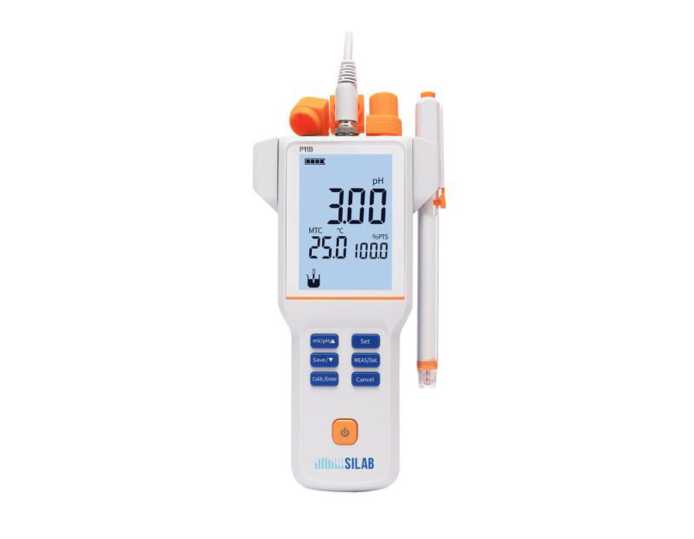

Рисунок 6 - Общий вид анализаторов жидкости SILab

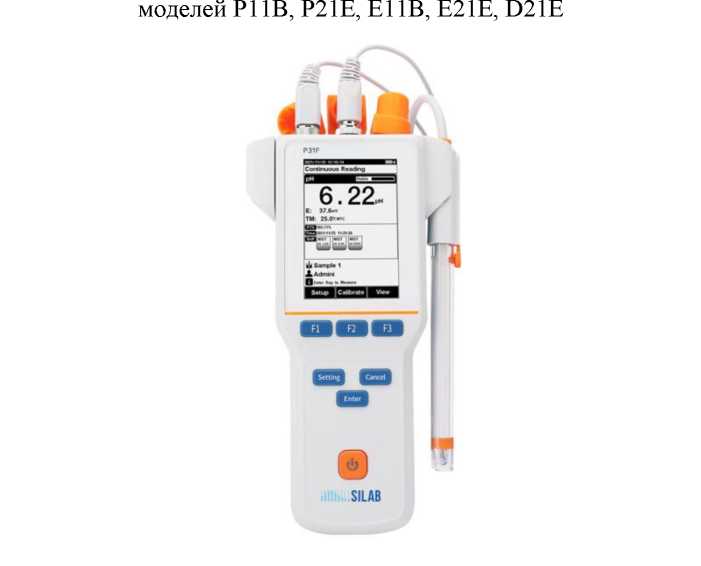

Рисунок 7 - Общий вид анализаторов жидкости SILab модели P31F, M31F-A, M31F, E31F, D31F

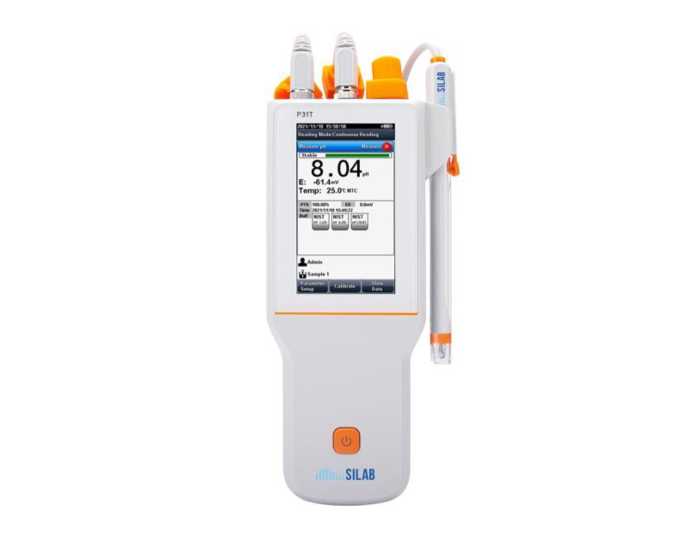

Рисунок 8 - Общий вид анализаторов жидкости SILab модели P31T, P51T, D51T, E51T, M31T, E31T, I31T, M51T, M51T-A, I51T, D511T
7. л
Рисунок 9 - Примеры маркировочной таблички контрольно-измерительного устройства с указанием серийного номера и штрих-кода (штрих-код может отсутствовать)
Пломбирование анализаторов изготовителем не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено.
Таблица 1 -
моделей и
|
Модель |
Исполнение |
Измеряемые физические величины |
|
P10B, P20EM |
настольное |
рН, ОВП |
|
P11B |
портативное |
рН, ОВП |
|
P20E, P30F, P40F, P50T, P60L |
настольное |
рН, ОВП, температура |
|
P21E, P31F, P31T, P51T |
портативное |
рН, ОВП, температура |
|
I30F, I40F, I50T, I60L |
настольное |
рН, ОВП, температура, массовая концентрация ионов |
|
I31T, I51T |
портативное |
рН, ОВП, температура, массовая концентрация ионов |
|
E10B, E20EM |
настольное |
удельная электрическая проводимость (УЭП) |
|
E11B |
портативное |
удельная электрическая проводимость (УЭП) |
|
E20E |
настольное |
удельная электрическая проводимость (УЭП), температура, общее солесодержание |
|
E21E |
портативное |
удельная электрическая проводимость (УЭП), температура, общее солесодержание |
|
E30F, E40F, E50T, E60L |
настольное |
удельная электрическая проводимость (УЭП), общее солесодержание, температура |
|
E31F, E31T, E51T |
портативное |
удельная электрическая проводимость (УЭП), общее солесодержание, температура |
|
M30F, M50T, M60L |
настольное |
рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание, массовая концентрация растворенного кислорода |
|
M31F, M31T, M51T |
портативное |
рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание, массовая концентрация растворенного кислорода |
|
M30F-A, M50T-A |
настольное |
рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание |
|
M31F-A, M51T-A |
портативное |
рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание |
Продолжение таблицы 1
|
Модель |
Исполнение |
Измеряемые физические величины |
|
D40F, D50T, D60L |
настольное |
температура, массовая концентрация растворенного кислорода |
|
D21E, D31F, D51T, D511T |
портативное |
температура, массовая концентрация растворенного кислорода |
Таблица 7 - Комплектность анализаторов Наименование
Обозначение
Анализатор жидкости датчик (электрод)
SILab
рН-электроды комбинированные: 962201, 962245, 962102, 962103, 962121, 962122, 962246, 962221, 962224, 962241, 962242, 962243, 962244, 962223, E-301-QC, E-201F, E-201-C, E-201, E-201-Z, E-201-P, 65-1C;
рН-электрод измерительный 231-01 и электроды сравнения: C(K2SO4)-1-X, 217-01-Х, 232-01-Х;
ОВП-электроды комбинированные: 501, ORP-503;
датчик температуры T-818-Q; ионселективные электроды комбинированные: PF-202-C, PF-202, 972101, 972102, 972103, 972104, 972121, 701, 972207, 972124, 972105, 972106, 972125, 972126, 972123, 972140, 972122; ионселективные электроды измерительные: PF-2-01, PF-3-01, PCl-1-01, PBr-1-01, PI-1-01, PK-1-01, РСа-1-01, РСи-1-01, PPb-1-01, PBF4-1-01, PC1O4-1-01, PNO3-1-01, PCN-1-01, PAg/S-1-01, PNH3-1-01, 972150 и электроды сравнения C(K2SO4)-1-X, 217-01-Х, 23201-Х;
кондуктометрические датчики: DJS-0.01VT, DJS-0.1VTG, DJS-1VG, DJS-1VTG, DJS-1VTC, DJS-1VC, DJS-10VTC датчики растворенного кислорода: DO-957-Q, DO-958-Q, DO-958-L, DO-968-HC
_____Количество_____
1 шт., модель в соответствии с заказом модель и количество датчиков (электродов)в соответствии с заказом
Комплект принадлежностей и ЗИП__________
Руководство по эксплуатации
Руководство по эксплуатации. Анализаторы жидкости SILab
по заказу
1 экз.
Метрологические характеристики анализаторов представлены в таблице 3, технические характеристики представлены в таблице 4, условия эксплуатации представлены в таблице 5.
Метрологические характеристики обусловлены моделью и составом анализаторов.
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН |
от 1 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН для моделей P10B, P11B, P20E, P20EM, P21E, P30F, I30F, M30F, M30F-A, P31T, P31F, I31T, M31F, M31F-A, M31T |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений рН для моделей P40F, I40F, P50T, I50T, P51T, I51T, M51T, M51T-A, M50T, M50T-A, P60L, I60L, M60L |
±0,03 |
|
Диапазон измерений ОВП, мВ |
от -133 до +1236 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±6 |
|
Диапазон измерений массовой концентрации ионов, г/дм3 |
от 0,001 до 1 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, % |
±5 |
|
Диапазон измерений УЭП, См/м - в комплекте с датчиками DJS-1VC, DJS-1VTC |
от 2^10-4 до 2 |
|
- в комплекте с датчиками DJS-1VG, DJS-1VTG |
от 2^10-4 до 0,3 |
|
- в комплекте с датчиком DJS-10VTС |
от 0,2 до 20 |
|
- в комплекте с датчиком DJS-0,1VTG |
от 0,5^10-5 до 2-10-2 |
|
- в комплекте с датчиком DJS-0,01VT |
от 0,5^10-5 до 2-10-4 |
|
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений УЭП, % |
±2 |
|
Диапазон измерений общего солесодержания (условно по KCl или NaCl), млн-1 (ppm) |
от 0,98 до 9,8^103 |
|
- в комплекте с датчиками DJS-1VC, DJS-1VTC | |
|
- в комплекте с датчиками DJS-1VG, DJS-1VTG |
от 0,98 до 1,47^103 |
|
- в комплекте с датчиком DJS-10VTС |
от 980 до 4,9^104 |
|
- в комплекте с датчиком DJS-0,1VTG |
от 0,03 до 98 |
|
- в комплекте с датчиком DJS-0,01VT |
от 0,01 до 0,49 |
|
Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений общего солесодержания (условно по KCl или NaCl), % |
±0,5 |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0,01 до 20 |
|
Пределы допускаемой приведенной к верхнему значению диапазона | |
|
измерений погрешности измерений массовой концентрации растворенного кислорода, % |
±2 |
|
Диапазон измерений температуры, °С, для моделей P20E, P20EM, P21E, D21E, P30F, I30F, M30F, M30F-A, E30F, P31T, P31F, I31T, M31F, M31F-A, M31T, E31F, E31T, D31F, P40F, I40F, E40F, D40F, P50T, I50T, M50T, M50T-A, E50T, D50T, P51T, I51T, M51T, M51T-A, E51T, D51T, P60L, I60L, M60L, Е60L, D60L |
от 0 до +90 |
|
для модели D511T |
от 0 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний рН для моделей P10B, P11B |
от -2 до 14 |
|
для моделей P20E, P20EM, P21E |
от -2 до 18 |
|
для моделей P30F, I30F, M30F, M30F-A, P31T, P31F, I31T, M31F, M31F-A, M31T, P40F, I40F, P50T, I50T, P51T, I51T, M51T, M51T-A, M50T, M50T-A, P60L, I60L, M60L |
от -2 до 20 |
|
Диапазон показаний ОВП, мВ для модели P11B |
от -1400 до +1400 |
|
для модели P10B |
от -1800 до +1800 |
|
для моделей P20E, P20EM, P21E |
от -1999 до +1999 |
|
для моделей P30F, I30F, M30F, M30F-A, P31T, P31F, I31T, M31F, M31F-A, M31T, P40F, I40F, P50T, I50T, P51T, I51T, M51T, M51T-A, M50T, M50T-A, P60L, I60L, M60L |
от -2000 до +2000 |
|
Диапазон показаний температуры, °C для моделей P20E, Е20Е, P21E, Е21Е, D21E, I30F, M30F, M30F-A, E30F, P31T, P31F, P60L, M31F, M31F-A, M31T, E31F, E31T, D31F |
от -5 до +110 |
|
для моделей Е60L,M60L, I60L, D60L, I31T |
от -5 до +130 |
|
для модели E51T |
от -5 до +135 |
|
для моделей M51T, I50T |
от -10 до +130 |
|
для моделей P40F, I40F, E40F, D40F, P50T, M50T, M50T-A, E50T, D50T, P51T, I51T, P30F, M51T-A, D51T |
от -10 до +135 |
|
для модели D511T |
от 0 до +50 |
|
Диапазон показаний УЭП, См/м для моделей E10B, E11B |
от 0 до 10 |
|
для моделей E20E, Е20ЕM, Е21Е |
от 0 до 20 |
|
для моделей M31F, M31F-A, E31F |
от 0 до 50 |
|
для моделей M30F, M30F-A, E30F, E40F, M31T, E31T |
от 0 до 100 |
|
для моделей M50T, M50T-A, E50T |
от 0 до 200 |
|
для моделей M60L, Е60L, M51T, M51T-A, E51T |
от 0 до 300 |
|
Диапазон показаний общего солесодержания (условно по KCl или NaCl), млн-1 (ppm) для моделей E20E, Е21Е, |
от 0 до 105 |
|
для моделей M30F, M30F-A, E30F, M31F, M31F-A, E31F, M31T, E31T |
от 0 до 3^105 |
|
для моделей E40F, M50T, M50T-A, E50T, M60L, Е60L, M51T, M51T-A, E51T |
от 0 до 106 |
|
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3 (ppm) для моделей M30F, D21E, D511T |
от 0 до 20 |
|
для моделей M31F, D31F, M31T |
от 0 до 50 |
|
для моделей D40F, M50T, D50T, M60L, D60L, M51T, D51T |
от 0 до 99,99 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота, Гц |
50±1 |
|
Выходные сигналы постоянного тока, мА |
от 4 до 20 |
|
Цифровые интерфейсы связи |
RS-485, USB |
|
Масса, кг, не более: - для настольных исполнений |
2,5 |
|
- для портативных исполнений |
0,8 |
|
Габаритные размеры контрольно-измерительных устройств (длинахширинахвысота), мм, не более: - для моделей M60L, P60L, E60L, I60L, D60L |
280/280/130 |
|
- для моделей M50T, M50T-A, P50T, E50T, I50T, D50T |
220/195/68 |
|
- для моделей P20E, P20EM, E20E, E20EM M30F, M30F-A, P30F, E30F, I30F, P40F, E40F, I40F, D40F |
242/195/68 |
|
- для моделей Р10В, Е10В |
200/160/63 |
|
- для моделей M31T, P31T, E31T, I31T, M51T, M51T-A, P51T, E51T, D51T, I51T, D511T |
255/90/40 |
|
- для моделейР11В, E11B, P21E, E21E, D21E, M31F, M31F-A, P31F, E31F, D31F |
225x80x35 |
|
Габаритные размеры датчиков (длина/диаметр), мм, не более |
260/18 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
20500 |
|
Средний срок службы, лет |
5 |
Таблица 6 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от 0 до +60 от 30 до 80 от 84 до 106,7 |
