Номер по Госреестру СИ: 93321-24
93321-24 Скобы рычажные
(СР)
Назначение средства измерений:
Скобы рычажные СР (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Внешний вид.
Скобы рычажные
Рисунок № 1
Внешний вид.
Скобы рычажные
Рисунок № 2
Внешний вид.
Скобы рычажные
Рисунок № 3
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства - 27.09.2029
Номер записи - 195143
ID в реестре СИ - 1420188
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СР, Нет модификации,
Производитель
Изготовитель - Guilin Measuring & Cutting Tool Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2280 от 2024.09.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Скобы рычажные (СР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Скобы рычажные (СР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "РЗП" (РОСС СОБ 3.00072.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 28 | 28 | 28 | 0 | 0 | 28 | 28 | 0 |
Стоимость поверки Скобы рычажные (СР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта скоб.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Measuring & Cutting Tool Co., Ltd. «Скобы рычажные СР».
ПравообладательGuilin Measuring & Cutting Tool Co., Ltd., КНР
Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Изготовитель
Guilin Measuring & Cutting Tool Co., Ltd., КНРАдрес: 541002, 40 Chongxin Road, Guilin, P.R. China
|
Диапазон измерений скоб, мм |
Допуск, мкм | |||
|
Плоскостности |
Параллельности | |||
|
Исп. 1 |
Исп. 2 |
Исп. 1 |
Исп. 2 | |
|
от 0 до 25 |
0,6 |
0,9 |
1,2 |
3,0 |
|
от 25 до 50 |
0,6 |
0,9 |
1,5 |
3,0 |
|
от 50 до 75 |
0,6 |
0,9 |
2,0 |
3,0 |
|
от 75 до 100 |
0,6 |
0,9 |
2,5 |
4,0 |
|
от 100 до 125 |
0,6 |
0,9 |
3,0 |
5,0 |
|
от 125 до 150 |
0,6 |
0,9 |
3,5 |
6,0 |
|
от 150 до 175 |
0,6 |
0,9 |
4,0 |
7,0 |
|
от 175 до 200 |
0,6 |
0,9 |
4,5 |
8,0 |
Исп. 1
1/3
Исп. 2
1/2
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса с теплоизоляционными накладками, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, встроенного отсчетного устройства, подвижных указателей пределов допуска или без них, регулируемого центрирующего упора или без него. Переставная пятка и подвижная пятка скоб оснащены твердым сплавом.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы могут изготавливаться правые и левые.
Скобы с индексами IP54 имеют степень защиты IP54 по ГОСТ 14254-96 от проникновения пыли и влаги.
Скобы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений, допусками плоскостности и параллельности, размахом показаний. Сведения об исполнении скоб указываются в паспорте и заполняются от руки.
Товарный знак 1^ наносится на паспорт скоб типографским методом и на циферблат, или теплоизоляционную накладку, или переставную пятку краской или методом лазерной маркировки.
Диапазон измерений и цена деления скоб наносятся на циферблат отсчетного устройства, или теплоизоляционную накладку, или переставную пятку краской или методом лазерной маркировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на теплоизоляционную накладку, либо на переставную пятку методом лазерной гравировки, либо краской, либо травлением.
Возможность нанесения знака поверки на средство измерений отсутствует.
Фотографии общего вида скоб представлены на рисунках 1 - 3. Места нанесения заводского номера представлены на рисунке 4. Цвет скобы, а также цвет, форма и внешний вид теплоизоляционных накладок, не влияют на метрологические характеристики и могут быть изменены изготовителем.
Пломбирование скоб от несанкционированного доступа не предусмотрено.

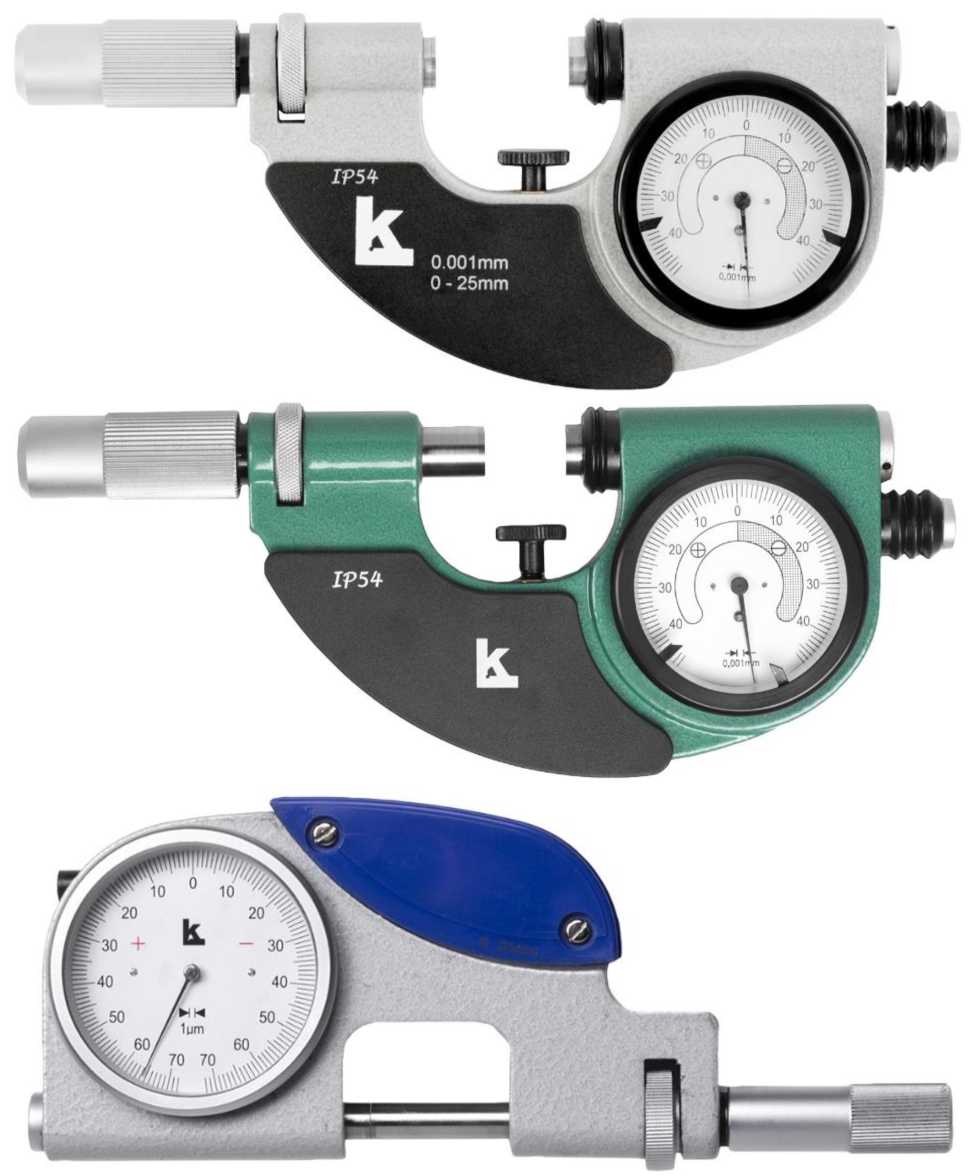

Рисунок 1 - Общий вид скоб

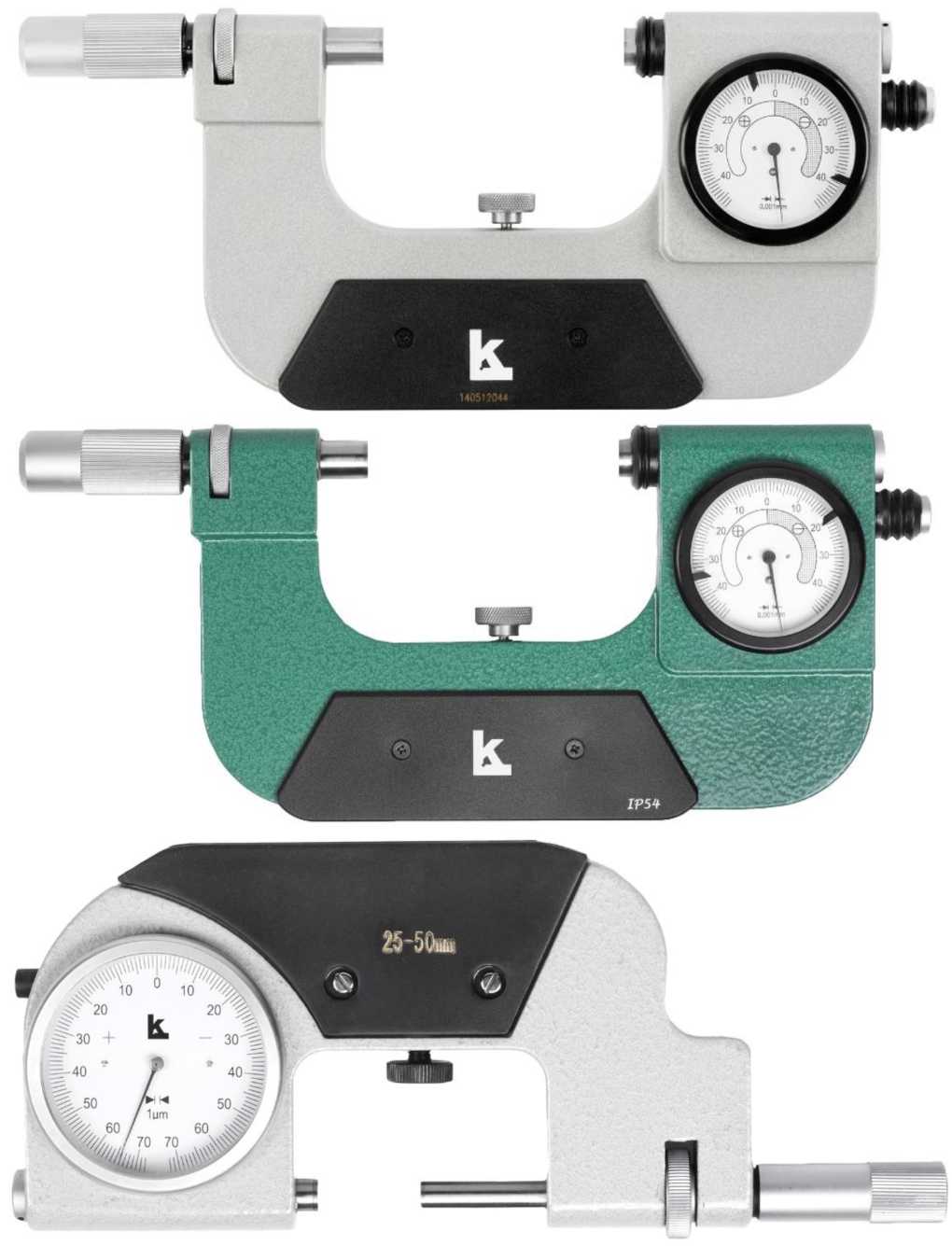

Рисунок 2 - Общий вид скоб
Рисунок 4 - Место нанесения заводского номера

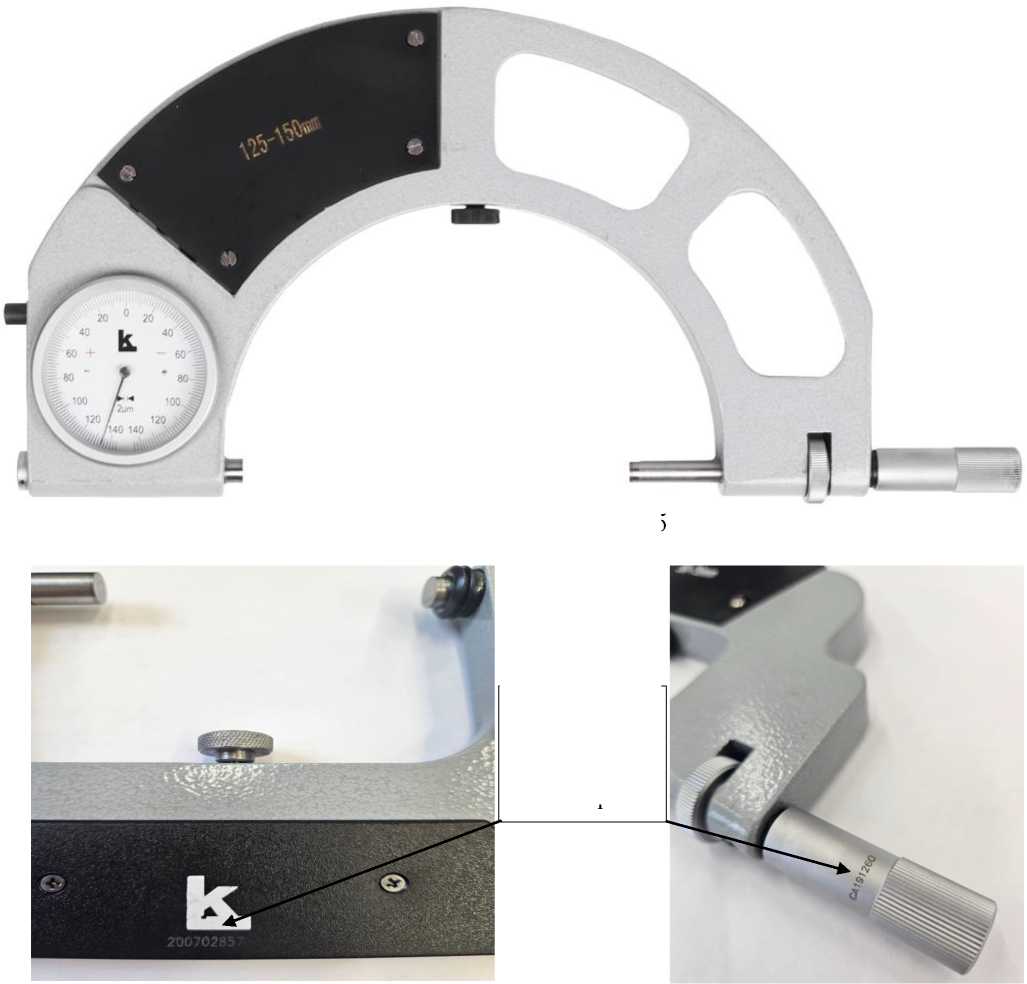

Рисунок 3 - Общий вид скоб
Место
нанесения заводского номера
Таблица 1 - Метрологические характеристики скоб
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мм | ||||
|
Цена деления, мм |
Диапазон измерений, мм |
±30 делений включ. от нулевого штриха |
св. ±30 делений от нулевого штриха | |||
|
Исп. 1 |
Исп. 2 |
Исп. 1 |
Исп. 2 | |||
|
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
от 50 до 75 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
от 75 до 100 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
от 100 до 125 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,003 |
±0,002 |
±0,005 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
от 125 до 150 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,002 |
±0,002 |
±0,004 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,003 |
±0,002 |
±0,005 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
от 150 до 175 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,003 |
±0,002 |
±0,005 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,003 |
±0,002 |
±0,005 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
Окончание таблицы 1
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мм | ||||
|
Цена деления, мм |
Диапазон измерений, мм |
±30 делений включ. от нулевого штриха |
св. ±30 делений от нулевого штриха | |||
|
Исп. 1 |
Исп. 2 |
Исп. 1 |
Исп. 2 | |||
|
от 175 до 200 |
0,001 |
от -0,04 до +0,04 |
±0,001 |
±0,003 |
±0,002 |
±0,005 |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
|
0,002 |
от -0,04 до +0,04 |
±0,001 |
±0,003 |
±0,002 |
±0,005 | |
|
от -0,07 до +0,07 | ||||||
|
от -0,14 до +0,14 | ||||||
Таблица 2 - Допуски плоскостности и параллельности, размах показаний
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы, сколы
Таблица 3 - Габаритные размеры и масса
|
Диапазон измерений скоб, мм |
Габаритные размеры (Длина^ШиринахВысота), мм, не более |
Масса, кг, не более |
|
от 0 до 25 |
200x30x80 |
0,8 |
|
от 25 до 50 |
230x30x100 |
1,2 |
|
от 50 до 75 |
250x30x120 |
1,5 |
|
от 75 до 100 |
280x30x140 |
1,9 |
|
от 100 до 125 |
300x30x160 |
2,4 |
|
от 125 до 150 |
330x30x180 |
3,2 |
|
от 150 до 175 |
350x30x210 |
4,2 |
|
от 175 до 200 |
380x30x230 |
4,8 |
Таблица 4 - Технические характеристики, условия эксплуатации
|
Наименование характеристики |
Значение |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-96 |
IP54 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений1) |
650000 |
|
1) - Под условным измерением понимают однократное возвратно-поступательное перемещение подвижной пятки в пределах участка шкалы. | |
