Номер по Госреестру СИ: 93322-24
93322-24 Установка трубопоршневая поверочная двунаправленная
(Smith Meter Bi-Di Prover)
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная Smith Meter Bi-Di Prover (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Внешний вид.
Установка трубопоршневая поверочная двунаправленная

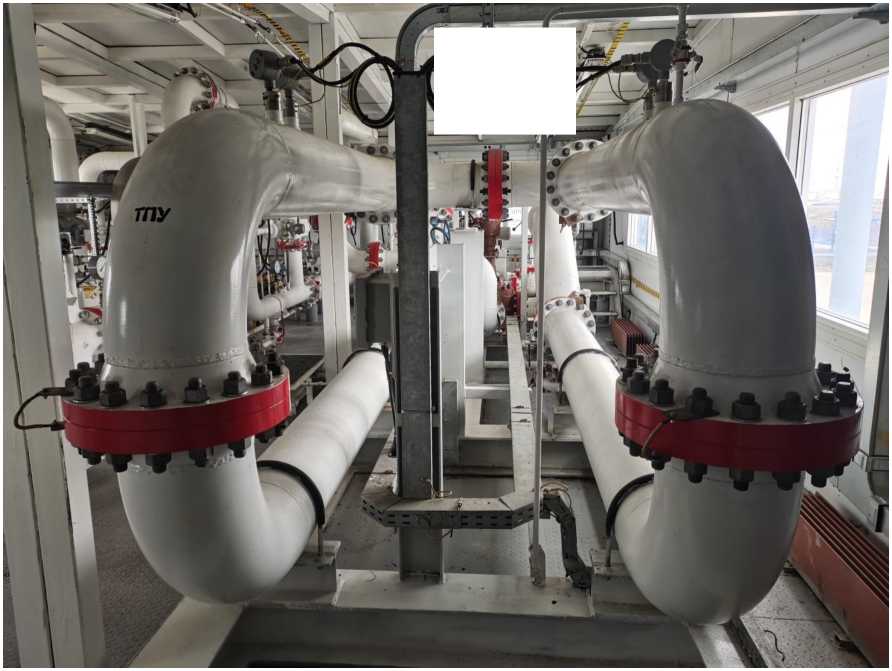

Рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 3
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства -
Номер записи - 195144
ID в реестре СИ - 1420189
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Smith Meter Bi-Di Prover,
Производитель
Изготовитель - FMC Technologies Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
