Номер по Госреестру СИ: 93323-24
93323-24 Установка трубопоршневая
(Сапфир М-300)
Назначение средства измерений:
Установка трубопоршневая Сапфир М-300 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Внешний вид.
Установка трубопоршневая
Рисунок № 1
Внешний вид.
Установка трубопоршневая
Рисунок № 2
Внешний вид.
Установка трубопоршневая
Рисунок № 3
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства -
Номер записи - 195145
ID в реестре СИ - 1420190
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Октябрьский
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2280 от 2024.09.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Установка трубопоршневая (Сапфир М-300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92418-24 |
Установка трубопоршневая, Сапфир М-300-6,3 Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз") (РОССИЯ Республика Башкортостан, г. Октябрьский) |
ОТ МП |
2 года |
|
93323-24 |
Установка трубопоршневая, Сапфир М-300 Открытое акционерное общество Научно-производственное предприятие "Системнефтегаз" (ОАО НПП "Системнефтегаз") (РОССИЯ Республика Башкортостан, г. Октябрьский) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Установка трубопоршневая (Сапфир М-300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установка трубопоршневая (Сапфир М-300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательТерриториально-производственное предприятие «РИТЭК-Самара-Нафта» общество с ограниченной ответственностью «РОССИЙСКАЯ ИННОВАЦИОННАЯ ТОПЛИВНОЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ» (ТПП «РИТЭК-Самара-Нафта» ООО «РИТЭК») ИНН 6317130144
Юридический адрес: 443041, Самарская обл., г. Самара, ул. Ленинская, д. 120А
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, РеспубликаТатарстан, г. Казань, ул. Журналистов, д. 2аПравообладатель
Территориально-производственное предприятие «РИТЭК-Самара-Нафта» общество с ограниченной ответственностью «РОССИЙСКАЯ ИННОВАЦИОННАЯ ТОПЛИВНОЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ» (ТПП «РИТЭК-Самара-Нафта» ООО «РИТЭК») ИНН 6317130144Юридический адрес: 443041, Самарская обл., г. Самара, ул. Ленинская, д. 120А
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
ТПУ ограниченный расширитель; шаровый поршень. Для измерений температуры применяются преобразователи температуры или
участок, тройник;
камеры;
состоит из следующих основных элементов: калиброванный одной парой сигнализаторов прохождения шарового поршня; двухходовой переключающий кран-манипулятор приемно-пусковой
термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является однонаправленной и имеет стационарное исполнение.
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средства измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.
Заводской номер 113 в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ТПУ.

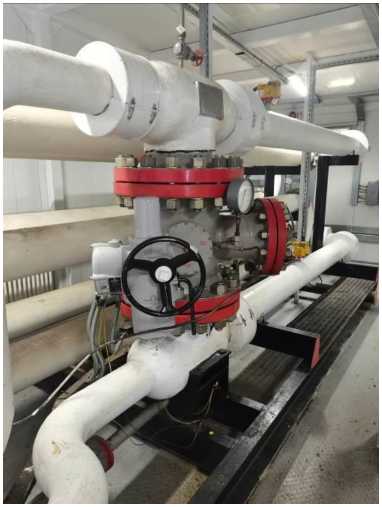

Общий вид ТПУ приведен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется свинцовой (пластмассовой) пломбы с нанесением установленные:
- на контровочной проволоке, проходящей
с помощью контровочной проволоки и знака поверки давлением на пломбы,
через отверстия круглых контргаек на шпильке, на всех присоединительных фланцах калиброванного участка ТПУ (рисунок 2 (а));
- на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления крышек сигнализаторов прохождения шарового поршня и двух винтов фланца крепления сигнализатора положения шарового поршня в трубопровод ТПУ (рисунок 2 (б)).
Схема установки пломб для предотвращения несанкционированного доступа и нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.

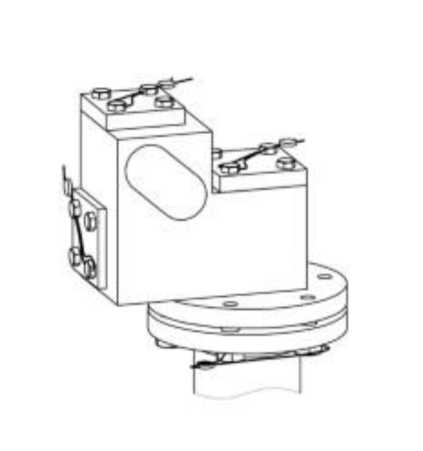

б) сигнализатор прохождения шарового поршня
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки

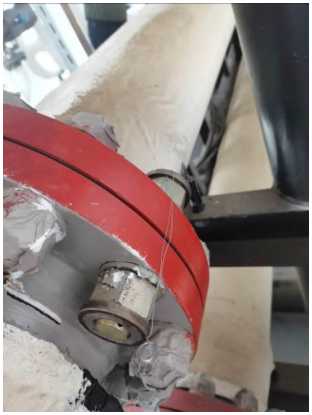

а) фланец калиброванного участка
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее значение объемного расхода, м3/ч |
300 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке, % |
±0,1 |
Т а б л и ц а 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Номинальное значение объема жидкости (вместимости) калиброванного участка, м3 |
1,5249 |
|
Измеряемая среда |
нефть соответствующая техническому регламенту и/или национальному стандарту |
|
Максимальное рабочее давление, МПа |
4,0 |
|
Параметры электрического питания:
|
380(+38/-57) 50±1 |
|
Условия эксплуатации:
|
от -40 до +50 80 |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
