Номер по Госреестру СИ: 93325-24
93325-24 Анализаторы дымовых газов
(Testo)
Назначение средства измерений:
Анализаторы дымовых газов Testo (далее по тексту - газоанализаторы) предназначены для измерений объёмной доли кислорода (О2), оксида углерода (СО) в отходящих газах, температуры и разности давлений.

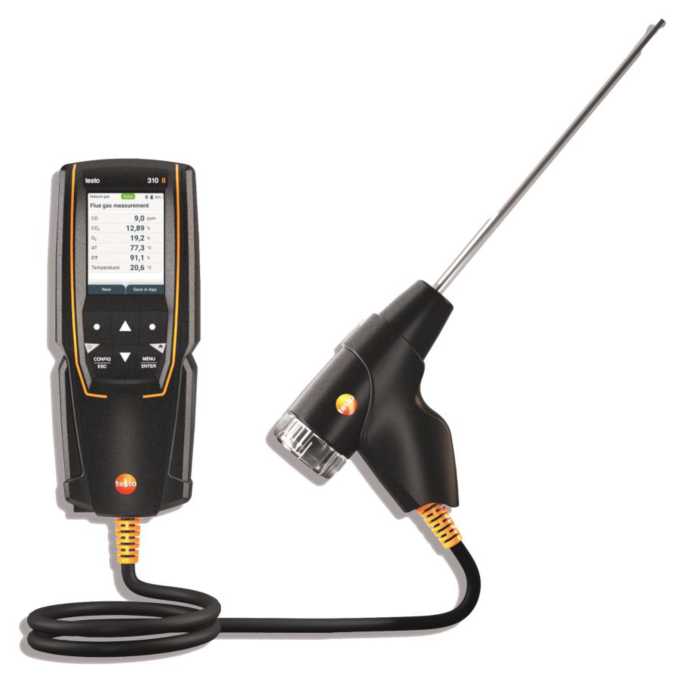

Внешний вид.
Анализаторы дымовых газов
Рисунок № 1

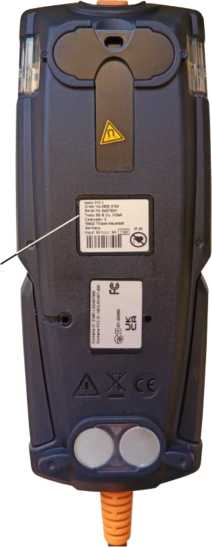

Внешний вид.
Анализаторы дымовых газов
Рисунок № 2
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства - 27.09.2029
Номер записи - 195147
ID в реестре СИ - 1420192
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация Testo 310 II, Testo 310 II,
Производитель
Изготовитель - Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2280 от 2024.09.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы дымовых газов (Testo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90022-23 18.09.2028 |
Термометры цифровые , Testo Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90373-23 01.11.2028 |
Термогигрометры , Testo Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90389-23 02.11.2028 |
Анемометры, Testo Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90443-23 10.11.2028 |
Газоанализаторы, Testo 535 Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90792-23 19.12.2028 |
Измерители давления, Testo Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
91705-24 26.03.2029 |
Люксметры, Testo Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93325-24 27.09.2029 |
Анализаторы дымовых газов, Testo Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Анализаторы дымовых газов (Testo)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "БАП "ХРОМДЕТ-ЭКОЛОГИЯ" (RA.RU.312548) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 18 | 18 | 18 | 0 | 0 | 18 | 18 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 2 | 3 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы дымовых газов (Testo)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО устанавливается при изготовлении газоанализаторов. Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения газоанализаторов Testo
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 .Х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Недоступно пользователю |
|
Примечание - В номере версии ПО: 1 - метрологически значимая часть; Х -метрологически незначимая часть, указывает код используемой микросхемы и количество обновлений, может иметь разную структуру | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на газоанализатор не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
ES.GAT Анализаторы дымовых газов Testo. Стандарт предприятия.
ПравообладательTesto SE & Co. KGaA, Германия
Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt, Deutschland
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Testo SE & Co. KGaA, ГерманияАдрес: Celsiusstrasse 2, 79822 Titisee-Neustadt, Deutschland
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Изготовители Testo SE & Co. KGaA, Германия
Адрес: Celsiusstrasse 2, 79822 Titisee-Neustadt, Deutschland
Телефон: +07 653 681-700
E-mail: info@testo.de
Web-сайт: www.testo.com
Testo Instruments (Shenzhen) Co. Ltd., КНР
Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN, 518107, China Телефон: +86 755 26 62 67 60
E-mail: info@testo.com.cn
Web-сайт: www.testo.com
Конструктивно газоанализаторы состоят из электронного блока и пробоотборного зонда с пробоотборным шлангом. Электронный блок состоит из пластикового корпуса, внутри которого размещены электронная плата, газовый насос, электрохимические ячейки, чувствительные элементы измерений разности давлений и температуры и элементы питания. На передней панели корпуса размещены дисплей и клавиши управления. В нижнюю часть корпуса вмонтирован пробоотборный шланг. Пробоотборный зонд представляет собой металлическую трубку с рукояткой, внутри которой расположен преобразователь термоэлектрический, тыльной стороне рукоятки расположен фильтр для очистки дымовых газов.
Принцип действия газоанализаторов при измерении объёмной доли О2 и СО основан электрохимическом методе. Анализируемый газ вступает в химическую реакцию
на
на с
электролитом, заполняющим ячейку. В результате в растворе возникают заряженные ионы, между электродами начинает протекать электрический ток, концентрации детектируемого газа.
Принцип действия газоанализаторов при измерении температуры основан на термоэлектрическом методе. Термоэлектрический преобразователь,
прямо пропорциональный
установленный
пробоотборном зонде и электронном блоке, преобразует измеряемое значение температуры в эквивалентный сигнал напряжения постоянного тока.
Принцип действия газоанализаторов при измерении разности давлений основан на тензометрическом методе. Тензорезистор, приклеенный к упругому элементу, деформирующемуся под действием давления, изменяет сигнал сопротивления в зависимости от его деформации.
Газоанализаторы оснащены модулем Bluetooth для передачи информации на устройство отображения и для подключения принтера testo Bluetooth/IRDA. В качестве средств отображения могут применяться смартфон или электронный планшет с предустановленным программным обеспечением (testo Smart или другое совместимое приложение testo, находящиеся в свободном доступе). Средства отображения не влияют на погрешность результатов измерений.
Газоанализаторы представлены в модификации Testo 310 II.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Серийный номер наносится на этикетку, расположенную на задней части корпуса газоанализатора, печатным методом и имеет цифровое или буквенно-цифровое обозначение.
Общий вид представлен на рисунке 1. Корпуса газоанализаторов могут выполняться в разных цветовых решениях.
Место нанесения серийного номера
Рисунок 1 - Общий вид газоанализаторов
Пломбирование газоанализаторов не предусмотрено.
Таблица 4 - Комплектность средства i
|
Наименование |
Обозначение |
Количество |
|
Анализатор дымовых газов |
Testo 310 II |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Кейс пластиковый |
- |
1 шт. |
|
Руководство по эксплуатации в электронном виде |
- |
1 экз. |
газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмной доли кислорода (О2), % |
от 0 до 21 |
|
Пределы допускаемой основной абсолютной погрешности измерений объёмной доли О2, % |
±0,3 |
|
Диапазон измерений объёмной доли оксида углерода (СО), млн-1 |
от 0 до 4000 |
|
Пределы допускаемой основной абсолютной погрешности измерений объёмной доли СО, млн-1 от 0 до 400 млн-1 включ. св. 400 до 2000 млн-1 включ. св. 2000 до 4000 млн-1 |
±20 ±0,05^Ссо ±0,1 •Ссо |
|
Пределы допускаемой дополнительной погрешности измерений объёмной доли О2 и СО от изменения температуры окружающей среды на каждые 10 °С от нормального диапазона температуры от +15 °С до +25 °С в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Диапазон измерений температуры, °С
|
от 0 до +400 от -5 до +45 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С от -5 °С до +100 °С включ. св. +100 °С до +400 °C |
±1,0 ±0,015^t |
|
Диапазон измерений разности давлений, гПа |
от -10 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений разности давлений, гПа |
±0,5 |
|
Ссо - измеренное значение объёмной доли оксида углерода, млн t - измеренное значение температуры, °C |
-1. ; |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации электронного блока:
|
от +15 до +25 от -5 до +45 80 |
|
Температура хранения и транспортирования, °С |
от -20 до +50 |
|
Габаритные размеры электронного блока (длинахширинахвысота), мм (с допуском ±5 мм) |
203x83x46 |
|
Масса, кг, не более |
0,75 |
