Номер по Госреестру СИ: 93329-24
93329-24 Дефектоскопы ультразвуковые рельсовые на фазированных решетках
(ФАЗАР)
Назначение средства измерений:
Дефектоскопы ультразвуковые рельсовые на фазированных решетках ФАЗАР (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефекта, расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования при сплошном контроле рельсов со скоростью до 4 км/ч для обнаружения, регистрации и расшифровки сигналов от дефектов, расположенных по всей длине и сечению железнодорожных рельсов.
Внешний вид.
Дефектоскопы ультразвуковые рельсовые на фазированных решетках
Рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые рельсовые на фазированных решетках
Рисунок № 2
Внешний вид.
Дефектоскопы ультразвуковые рельсовые на фазированных решетках
Рисунок № 3
Внешний вид.
Дефектоскопы ультразвуковые рельсовые на фазированных решетках
Рисунок № 4
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства - 30.09.2029
Номер записи - 195153
ID в реестре СИ - 1420200
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дефектоскопы ультразвуковые рельсовые на фазированных решетках (ФАЗАР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91874-24 12.04.2029 |
Стенды лазерного сканирования и дефектоскопии, Робоскоп ВТМ-5000 Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
93329-24 30.09.2029 |
Дефектоскопы ультразвуковые рельсовые на фазированных решетках, ФАЗАР Общество с ограниченной ответственностью "Научно-промышленная компания "ТЕХНОВОТУМ" (ООО "НПК "ТЕХНОВОТУМ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Дефектоскопы ультразвуковые рельсовые на фазированных решетках (ФАЗАР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дефектоскопы ультразвуковые рельсовые на фазированных решетках (ФАЗАР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) выполняет следующие основные функции:
-
- управление аппаратными ресурсами;
-
- хранение всех результатов измерений в единой базе данных;
-
- отображение результатов измерений в режиме реального времени;
-
- отображение результатов измерений в виде пересчетных значений по заранее предустановленным параметрам.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Модификация |
ФАЗАР-01 |
ФАЗАР-02 |
ФАЗАР-01/ ФАЗАР-02 |
|
Идентификационное наименование ПО |
ФАЗАР-01 |
ФАЗАР-02 |
Общего назначения |
|
Номер версии (идентификационный номер) ПО |
1.0.0.1 и выше |
1.0.0.1 и выше |
0.3.1.0 и выше |
|
Цифровой идентификатор ПО |
- | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским методом.
Комплектность средства измеренияТаблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе РДГЕ.412239.003 РЭ «Дефектоскоп ультразвуковой рельсовый на фазированных решетках ФАЗАР-01. Руководство по эксплуатации» и РДГЕ.412239.004 РЭ «Дефектоскоп ультразвуковой рельсовый на фазированных решетках ФАЗАР-02. Руководство по эксплуатации» раздел 10 «Устройство и работа дефектоскопа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах»;
ТУ 26.51.66-012-83231613-2022 «Дефектоскопы ультразвуковые рельсовые
на фазированных решетках ФАЗАР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-промышленная компания «ТЕХНОВОТУМ» (ООО «НПК «ТЕХНОВОТУМ»)
ИНН 7735535277
Юридический адрес: 124489, г. Москва, г. Зеленоград, Сосновая аллея , д. 6А, стр. 1, помещ. I, ком. 1
Телефон: +7 (495) 662-59-38
Web-сайт: www.votum.ru
E-mail: info@votum.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-промышленная компания «ТЕХНОВОТУМ» (ООО «НПК «ТЕХНОВОТУМ»)ИНН 7735535277
Адрес: 124489, г. Москва, г. Зеленоград, Сосновая аллея, д. 6А, стр.1, помещ. I, ком. 1 Телефон: +7 (495) 662-59-38
Web-сайт: www.votum.ru
E-mail: info@votum.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-промышленная компания «ТЕХНОВОТУМ» (ООО «НПК «ТЕХНОВОТУМ»)ИНН 7735535277
Юридический адрес: 124489, г. Москва, г. Зеленоград, Сосновая аллея , д. 6А, стр. 1, помещ. I, ком. 1
Телефон: +7 (495) 662-59-38
Web-сайт: www.votum.ru
E-mail: info@votum.ru
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля, а именно на возбуждении импульсов ультразвуковых колебаний (далее - УЗК) в материале контролируемого объекта и регистрации отраженных эхо-сигналов от дефектов и границ материалов. Возбуждение и прием УЗК осуществляется многоэлементными преобразователями на фазированной решетке (далее - ФР) с установленными на них призмами продольной и/или поперечной волны. Каждый элемент ФР управляется дефектоскопом по отдельному каналу и имеет регулируемые задержки возбуждения и приема, что позволяет формировать фронт ультразвукового пучка под заданными углами ввода и фокусировать пучок в заданные точки объекта контроля. Предусмотрена возможность подключения устройства слежения за положением преобразователей на ФР. Для отображения эхо-сигналов предусмотрены развертки типа А, В, С, S.
Дефектоскопы выпускаются в следующих модификациях: ФАЗАР-01 и ФАЗАР-02, отличаются количеством каналов контроля, габаритными размерами, устройствами, интерфейсом управления и версией
которые
подключаемыми сканирующими программного обеспечения.
Дефектоскоп состоит
из: специализированной дефектоскопной тележки
(однониточная - для ФАЗАР-01 или двухниточная - для ФАЗАР-02), электронного блока, устройства ввода-вывода (планшет), сканера «ФАЗАР» (для ФАЗАР-02 - 2 сканера) с ультразвуковыми датчиками и емкости с контактной жидкостью. Электронный блок и планшет связаны удаленно кабелем Ethernet, либо беспроводной сетью Wi-Fi. К электронному блоку подсоединяются преобразователи на ФР и/или обычные низкочастотные преобразователи.

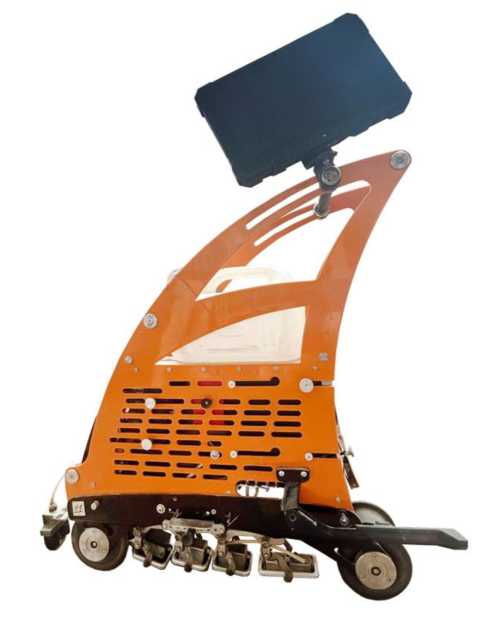

Общий вид дефектоскопа модификации ФАЗАР-01 представлен на рисунке 1, дефектоскопа модификации ФАЗАР-02 - на рисунке 2. Электронный блок дефектоскопов представлен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на металлический шильдик, который наносится на корпус электронного блока. Схема с указанием места нанесения заводского номера представлена на рисунке 3.
Пломбирование наносится методом наклеивания пломбы на заднюю стенку электронного блока. Схема с указанием места пломбирования представлена на рисунке 4.

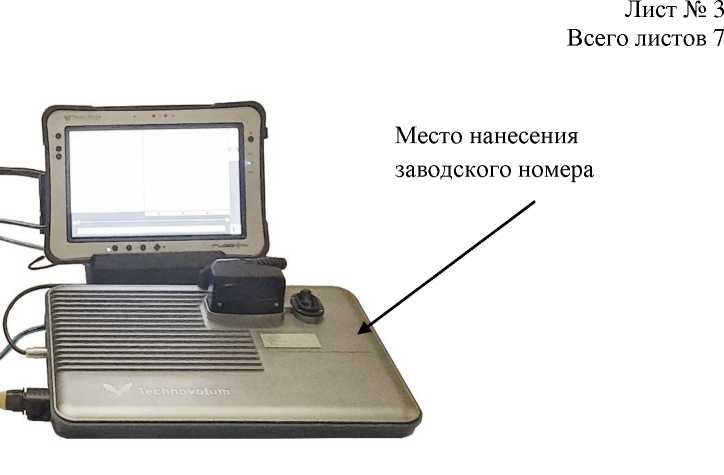

Рисунок 3 - Электронный блок дефектоскопов
Места нанесения пломбировки

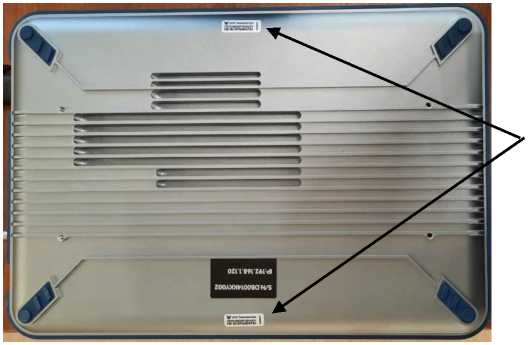

Рисунок 4- Схема пломбировки от несанкционированного доступа
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой рельсовый на фазированных решетках: - электронный блок дефектоскопа |
ФАЗАР |
1 шт. |
|
- блок питания электронного блока дефектоскопа |
- |
1 шт. |
|
- специализированная однониточная дефектоскопная тележка ФАЗАР-01 или специализированная двухниточная дефектоскопная тележка ФАЗАР-02* |
1 шт. | |
|
Устройство ввода-вывода (планшет) |
- |
1 шт. |
|
Блок питания с сетевым кабелем для планшета |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Блок Wi-Fi (по заказу) |
1 шт. | |
|
Ручной преобразователь на фазированных решетках |
- |
1 шт. |
|
Кабели соединительные |
- |
1 комплект |
|
Сканер, включающий акустические блоки**: - на фазированных решетках |
«ФАЗАР» |
3 шт. |
|
- ультразвуковые, контактные, наклонные |
- |
2 шт. |
|
Емкость для контактирующей жидкости |
- |
1 шт. |
|
Настроечный образец |
СО-3Р |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
ПО на компакт-диске или флэш накопителе:
|
- |
1 шт. |
|
Руководство по эксплуатации:
|
РДГЕ.412239.003 РЭ РДГЕ.412239.004 РЭ |
1 экз. 1 экз. |
|
Паспорт:
|
РДГЕ.412239.003 ПС РДГЕ.412239.004 ПС |
1 экз. 1 экз. |
|
Кейс для инструмента |
- |
1 шт. |
|
Набор ключей |
- |
1 комплект |
|
Отвертка универсальная |
- |
1 экз. |
|
* - Определяется заказом; ** - Тип и количество определяется заказом; *** - версия ПО определяется заказом. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины залегания дефекта и/или толщины изделий (по стали), мм |
от 6 до 4ОО |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины изделий (по стали), мм |
± (2,0+ 0,01^Н)1) |
|
Диапазон измерений расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования (по стали), мм |
от 1 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (по стали), мм |
± (3,0 + 0,01^L)2) |
|
Диапазон измерений расстояния до дефекта энкодером (датчиком пути), мм |
от 2 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта энкодером (датчиком пути), мм |
± (1,4 + 0,01^Х)3) |
| |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры дефектоскопа, мм, не более электронный блок: | |
|
-высота |
60 |
|
-ширина |
255 |
|
-длина |
370 |
|
дефектоскопная тележка модификации ФАЗАР-О1: | |
|
-высота |
1050 |
|
-ширина |
150 |
|
-длина |
710 |
|
дефектоскопная тележка модификации ФАЗАР-О2: | |
|
-высота |
650 |
|
-ширина |
1850 |
|
-длина |
800 |
|
Масса дефектоскопа, кг, не более: - модификации ФАЗАР-О1 |
30 |
|
- модификации ФАЗАР-02 |
50 |
|
Максимальное значение длительности развертки, мкс |
250 |
|
Диапазон показаний отношений амплитуд сигналов на входе приемника, дБ |
от 4 до 400 |
|
Диапазон показаний расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования (по стали), мм |
от 1 до 400 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Номинальное значение амплитуды импульсов генератора импульсов возбуждения, В |
100 ± 25 |
|
Диапазон регулировки усиления, дБ |
от 0 до 80 с шагом 0,5 |
|
Диапазон углов ввода, ° |
от -90 до 90 с шагом 1 |
|
Диапазон установки длительности зондирующих импульсов, нс |
от 10 до 1000 с шагом 4 |
|
Диапазон настройки задержек возбуждения элементов ФР, нс |
от 0 до 40 000 с шагом 5 |
|
Общее число фокальных законов |
1023 |
|
Параметры электрического питания: от встроенного аккумулятора
|
15 24 |
|
Условия эксплуатации:
|
от - 40 до + 50 95 IP54 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
18000 |
