Номер по Госреестру СИ: 93331-24
93331-24 Комплекс для измерений параметров источников света
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс для измерений параметров источников света (далее по тексту - комплекс), предназначен для измерений углов, фотометрических, колориметрических и спектральных характеристик источников света (типа А и светодиодных), светильников и другого светотехнического оборудования.
Внешний вид.
Комплекс для измерений параметров источников света
Рисунок № 1
Внешний вид.
Комплекс для измерений параметров источников света
Рисунок № 2
Внешний вид.
Комплекс для измерений параметров источников света
Рисунок № 3
Общие сведения
Дата публикации - 12.08.2025
Срок свидетельства -
Номер записи - 195155
ID в реестре СИ - 1420202
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "GL OPTIC Polska Sp. z o.o. Sp.k"
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1620 от 2025.08.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Комплекс для измерений параметров источников света (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Комплекс для измерений параметров источников света (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплекс для измерений параметров источников света (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплекс функционирует под управлением автономного специального программного обеспечения (далее по тексту - ПО), установленного на два персональных компьютера. Программное обеспечение предназначено для управления измерительными системами, объединяет и анализирует показания измерительных приборов, блоков управления и котроллера, а также выполняет команды пользователя: задание начальных параметров измерений, настройки элементов, принимающих участие в измерениях, отслеживании процесса измерения, визуального отображения результатов измерений и сохранение результатов измерений. ПО комплекса состоит из управляющих программ GL SPECTROSOFT LAB, GL SPECTROSOFT PRO.
Программное обеспечение записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пломбирования, USB-ключа HASP и уровней с правами доступа.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
|
Таблица 1 - Идентификационные данные |
(признаки) программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
GL SPECTROSOFT LAB |
GL SPECTROSOFT PRO |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.1.145 |
3.1.140 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Комплекс для измерений параметров источников света. Руководство по эксплуатации», раздел 5 «Порядок проведения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств излучения
измерений радиометрических величин некогерентного оптического в ультрафиолетовой, видимой и инфракрасной области спектра»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении Государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Правообладатель
«GL OPTIC Polska Sp. z o.o. Sp.k», Польша
Адрес: ul. Poznanska 70; 62-040 Puszczykowo, Poland
Телефон: +48 601 888 550
Факс: +48 601 888 550
E-mail: office@gloptic.com
Изготовитель
«GL OPTIC Polska Sp. z o.o. Sp.k», ПольшаАдрес: ul. Poznanska 70; 62-040 Puszczykowo, Poland
Телефон: +48 601 888 550
Факс: +48 601 888 550
E-mail: office@gloptic.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
Е-mail: vniiofi@vniiofi.ru
Правообладатель
«GL OPTIC Polska Sp. z o.o. Sp.k», Польша
Адрес: ul. Poznanska 70; 62-040 Puszczykowo, Poland
Телефон: +48 601 888 550
Факс: +48 601 888 550
E-mail: office@gloptic.com
Принцип действия комплекса заключается в определении фотометрических (силы света, светового потока, эффективной освещенности от импульсных источников света), колориметрических (координат цветности и коррелированной цветовой температуры) и спектральных (силы излучения, мощности (потока) излучения) характеристик при помощи гониометра, вращающего источник света в плоскостях С, Y, статичных фотометра и спектрометра, и в определении светового потока и колориметрических (координат цветности и коррелированной цветовой температуры) характеристик при помощи сферы и спектрометра.
Комплекс состоит из двух отдельных автономных блоков: гониофотометр GL GONIO SPECTROMETER GLG 30-1800 и интегрирующая сфера GL OPTI SPHERE 205.
Блок гониофотометр GL GONIO SPECTROMETER GLG 30-1800 включает в себя: гониометр GL GONIO SPECTROMETER GLG 30-1800 с контроллером GL GONIO MANUAL CONTROLLER, фотометр GL PHOTOMETER 3.0 LS + FLICKER, спектрометр GL SPECTIS 1.3 LS, приемник излучения GL PHOTODIODE l337, источник питания постоянного тока, источник питания переменного тока и управляющий компьютер с программным обеспечением.
Блок интегрирующая сфера GL OPTI SPHERE 205 включает в себя: интегрирующая сфера GL OPTI SPHERE 205, спектрометр GL SPECTIS 5.0 Touch, вспомогательную лампу с контроллером для коррекции самопоглощения и управляющий компьютер с обеспечением.
программным
двигателями. осуществляет
Гониометр представляет собой двухосную систему с шаговыми Гониометр фиксирует и точно ориентирует измеряемый образец, а также контроль угла поворота по осям.
Интегрирующая сфера представляет собой полый шар диаметром 205 мм. На сфере имеются: порт для спектрометра, порт для вспомогательной лампы, порт для ввода/подсоединения экрана и порт для измеряемых образцов с магнитно-ориентированным адаптером. Спектрометр GL SPECTIS 5.0 Touch соединяется с интегрирующей сферой через оптоволокно с адаптером.
Общий вид комплекса представлен на рисунках 1, 2, 3.
Для ограничения доступа к местам настройки комплекса произведено пломбирование спектрометров GL SPECTIS 1.3 LS и GL SPECTIS 5.0 Touch методом нанесения заводской наклейки. Схема пломбирования представлена на рисунках 1 и 3 соответственно.
Нанесение знака утверждения типа и знака поверки на средство измерений не предусмотрено.
Заводской номер состоит из двух букв и шести цифр (№ GL 180348), и нанесен на основание гониометра методом наклеивания. Место нанесения заводского номера представлено на рисунке 1.
Фотометр
Место пломбирования
Рисунок 1 - Общий вид блока гониофотометр GL GONIO SPECTROMETER GLG 30-1800
Источник питания
Место нанесения заводского номера
Гониометр GLG 30-1800 с контроллером GL GONIO MANUAL CONTROLLER

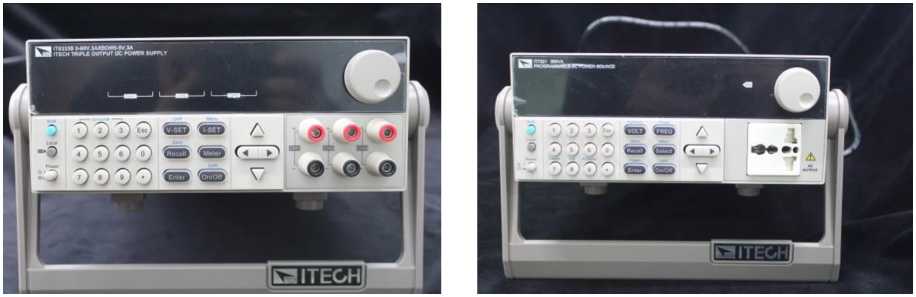

а) б)
а) - источник питания постоянного тока;
б) - источник питания переменного тока
Рисунок 2 - Источники питания гониофотометра GL GONIO SPECTROMETER GLG 30-1800
Вспомогательная
лампа
Оптоволокно с адаптером
Место пломбирования
Спектрометр
GL SPECTIS 5.0 Touch
Контроллер вспомогательной лампы
Рисунок 3 - Общий вид блока интегрирующая сфера GL OPTI SPHERE 205
Интегрирующая сфера
GL OPTI SPHERE 205
Таблица 4 - Наименование
Обозначение
Количество
Комплекс для измерений параметров источников света:
Гониометр
Контроллер гониометра
Спектрометр
Тубус для спектрометра
Фотометр
Тубус для фотометра
Приемник излучения Спектрометр
Интегрирующая сфера
Оптоволокно с адаптером для
GL SPECTIS 5.0 Touch, 1,5 м
Источник питания постоянного тока Источник питания переменного тока
GL GONIO SPECTROMETER GLG 30-1800 GL GONIO MANUAL CONTROLLER GL SPECTIS 5.0 Touch
GL STRAY LIGHT TUBE
FOR SPECTROMETER
GL PHOTOMETER 3,0 LS + FLICKER GL STRAY LIGHT TUBE
FOR PHOTOMETER GL PHOTODIODE l337
GL SPECTIS 1.3 LS GL OPTI SPHERE 205
шт. шт. шт.
шт.
шт.
шт.
шт. шт. шт.
шт.
шт. шт.
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Вспомогательная лампа Контроллер вспомогательной лампы |
GLC12 |
1 шт. 1 шт. |
|
Тренога |
- |
2 шт. |
|
Пульт дистанционного управления |
- |
1 шт. |
|
Персональный компьютер |
- |
2 шт. |
|
USB накопитель информации с ПО (USB-ключ HASP):
|
- |
1 шт. 1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Формуляр |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы света, кд |
от 0,01 до 100000 |
|
Диапазон измерений освещенности, лк |
от 0,001 до 100000 |
|
Пределы допускаемой относительной погрешности измерений силы света и освещенности, % |
±5 |
|
Диапазон измерений светового потока, лм |
от 1 до 150000 |
|
Пределы допускаемой относительной погрешности измерений светового потока, % |
±5 |
|
Диапазон измерений эффективной освещенности от импульсных источников света, лк |
от 0,1 до 10000 |
|
Пределы допускаемой относительной погрешности измерений эффективной освещенности от импульсных источников света, % |
±5 |
|
Диапазон измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 350 до 1050 нм, Вт/м3 |
от 1 -105 до 1 -108 |
|
Пределы допускаемой относительной погрешности измерений спектральной плотности энергетической освещенности (СПЭО), % |
±5 |
|
Диапазон измерений силы излучения, Вт/ср |
от 0,001 до 100 |
|
Пределы допускаемой относительной погрешности измерений силы излучения, % |
±5 |
|
Диапазон измерений мощности (потока) излучения, Вт |
от 0,1 до 1 |
|
Пределы допускаемой относительной погрешности измерений мощности (потока) излучения, % |
±5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат цветности: х |
от 0,0040 до 0,7347 |
|
У |
от 0,0048 до 0,8338 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности |
±0,0040 |
|
Диапазон измерений коррелированной цветовой температуры, К |
от 2000 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К |
±100 |
|
Диапазон измерений углов поворота гониометра в плоскостях С, у |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений углов поворота гониометра в плоскостях С, у |
±0,1° |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний силы излучения, Вт/ср |
от 0,0001 до 100 |
|
Диапазон показаний коррелированной цветовой температуры, К |
от 1000 до 25000 |
|
Минимальный шаг угла поворота гониометра |
0,1° |
|
Спектральный диапазон длин волн, нм |
от 200 до 1050 |
|
Спектральный шаг измерений во всем диапазоне, нм |
0,5 |
|
Спектральное разрешение во всем диапазоне, нм |
2,5 |
|
Точность определения длины волны, нм |
±0,5 |
|
Расстояние фотометрирования, м |
от 0,1 до 10 |
|
Точность измерения расстояния фотометрирования, мм |
±1 |
|
Габаритные размеры, мм, не более: - Гониометр GL GONIO SPECTROMETER GLG 30-1800 |
1650x750x1950 |
|
- Фотометр GL PHOTOMETER 3,0 LS + FLICKER |
115x65x51 |
|
- Спектрометр GL SPECTIS 1.3 LS |
115x62x20,5 |
|
- Спектрометр GL SPECTIS 5.0 Touch |
111x58x210 |
|
- Интегрирующая сфера GL OPTI SPHERE 205 |
264x277x223 |
|
- Приемник излучения GL PHOTODIODE 1337 |
115x65x51 |
|
- Контроллер вспомогательной лампы |
134x106x33 |
|
- Оптоволокно с адаптером |
1500 |
|
- Источник питания постоянного тока |
109x256x471 |
|
- Источник питания переменного тока |
89x215x445 |
|
- Пульт дистанционного управления |
285x255x30 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - Гониометр GL GONIO SPECTROMETER GLG 30-1800 |
360,00 |
|
- Фотометр GL PHOTOMETER 3,0 LS + FLICKER |
0,350 |
|
- Спектрометр GL SPECTIS 1.3 LS |
0,120 |
|
- Спектрометр GL SPECTIS 5.0 Touch |
1,500 |
|
- Интегрирующая сфера GL OPTI SPHERE 205 |
3,300 |
|
- Приемник излучения GL PHOTODIODE l337 |
0,350 |
|
- Контроллер вспомогательной лампы |
0,333 |
|
- Оптоволокно с адаптером |
0,110 |
|
- Источник питания постоянного тока |
15,000 |
|
- Источник питания переменного тока |
10,000 |
|
- Пульт дистанционного управления |
1,545 |
|
Параметры электрического питания: - напряжение сети переменного тока, В |
230 |
|
- сети переменного тока частотой, Гц |
50 |
|
Условия эксплуатации: - температура воздуха, °С |
от +18 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
