Номер по Госреестру СИ: 93333-24
93333-24 Газоанализатор
(Галонайзер 2.0)
Назначение средства измерений:
Газоанализатор Галонайзер 2.0 (далее - газоанализатор) предназначен для измерения объемной доли огнегасящего вещества Хладон 13В1 на технических объектах, защищаемых средствами пожаротушения.
Внешний вид.
Газоанализатор
Рисунок № 1
Внешний вид.
Газоанализатор
Рисунок № 2
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства -
Номер записи - 195157
ID в реестре СИ - 1420204
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Галонайзер 2.0,
Производитель
Изготовитель - Федеральное государственное бюджетное образовательное учреждение высшего образования "МИРЭА - Российский технологический университет" (РТУ МИРЭА)
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газоанализатор (Галонайзер 2.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное образовательное учреждение высшего образования "МИРЭА - Российский технологический университет" (РТУ МИРЭА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93333-24 |
Газоанализатор, Галонайзер 2.0 Федеральное государственное бюджетное образовательное учреждение высшего образования "МИРЭА - Российский технологический университет" (РТУ МИРЭА) (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Газоанализатор (Галонайзер 2.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Газоанализатор (Галонайзер 2.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с газоанализатором применяется программное обеспечение (далее - ПО) «Hallon», которое устанавливается на персональный компьютер. ПО разработано изготовителем и обеспечивает выполнение следующих основных функций:
-
- прием, обработку и отображение измерительной информации;
и целостности
-
- непрерывную самодиагностику аппаратной части газоанализатора фиксированной части встроенного ПО.
нормировании
Влияние встроенного программного обеспечения учтено при метрологических характеристик газоанализатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблицы 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Галонайзер |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
604d340854c0c97e5c8eaee00cd05ad9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа МРАГ.А555.900РЭ «Газоанализатор Галонайзер 2.0. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
МРАГ.А555.900ТУ Газоанализатор Галонайзер 2.0. Технические условия.
ПравообладательФедеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА - Российский технологический университет» (РТУ МИРЭА) ИНН 7729040491
Юридический адрес:119454, г. Москва, пр-кт Вернадского, д. 78 Телефон: +7 (499) 215-65-65
E-mail: michaela2005@yandex.ru
Изготовитель
Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА - Российский технологический университет» (РТУ МИРЭА) ИНН 7729040491Адрес:119454, г. Москва, пр-кт Вернадского, д. 78 Телефон: +7 (499) 215-65-65
E-mail: michaela2005@yandex.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА - Российский технологический университет» (РТУ МИРЭА) ИНН 7729040491Юридический адрес:119454, г. Москва, пр-кт Вернадского, д. 78 Телефон: +7 (499) 215-65-65
E-mail: michaela2005@yandex.ru
Газоанализатор является стационарным многоканальным прибором непрерывного действия.
Газоанализатор позволяет выполнять измерения в 16 точках забора проб воздуха одновременно.
Принцип действия газоанализатора - оптико-абсорбционный, основан на селективном поглощении молекулами определяемого компонента оптического излучения в инфракрасном диапазоне.
Способ забора пробы - принудительный с помощью насоса.
Конструктивно газоанализатор состоит из блока приема и передачи сигналов и 4 датчиков: зав. № 002.1, 002.2, 002.3, 002.4.
Датчики подключаются к блоку приема и передачи сигналов с помощью кабеля. Допускается подключение от 1 до 4 датчиков. В каждом датчике установлены четыре оптические ячейки. На корпусе датчика расположены четыре входных фитинга для присоединения трубок (газовых магистралей), по которым в ячейки поступает анализируемый воздух из четырех точек забора проб, и выходной фитинг для соединения с воздушным насосом производительностью не менее 1,0 л/с. В зависимости от количества подключенных датчиков и задействованных в работе оптических ячеек, возможное число точек забора проб воздуха составляет от 1 до 16. Датчики осуществляют усиление и аналого-цифровое преобразование сигналов, полученных при измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент. В датчике газоанализатора дополнительно установлены датчики для индикации температуры и давления анализируемого воздуха.
Блок приема и передачи сигналов осуществляет прием сигналов от всех подключенных датчиков и передачу данных по интерфейсу CAN на персональный компьютер (ПК). На корпусе блока приема и передачи сигналов расположен тумблер включения питания со световой индикацией, разъем для подключения датчиков при помощи кабеля типа CAN для подключения к ПК и разъемы для подключения внешнего источника питания и датчиков.
Расчет значений объемной доли определяемого компонента осуществляется средствами программного обеспечения, установленного на ПК.
К данному типу средства измерений относится газоанализатор с заводским номером 002. Общий вид газоанализатора представлен на рисунках 1-2.
Пломбирование от несанкционированного доступа предусмотрено. Пломбирование осуществляется с помощью пломб в виде стикер-наклеек в местах, указанных на рисунках 1-2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер газоанализатора в виде цифрового обозначения нанесен методом лазерной гравировки на маркировочную табличку, закрепленную на верхней панели блока приема и передачи сигналов, в месте, указанном на рисунке 1. Заводские номера датчиков (таблица 5), входящих в состав газоанализатора, в виде цифрового обозначения нанесены методом лазерной гравировки на маркировочные таблички, закрепленные на передней панели датчиков.
Общий вид газоанализатора с указанием мест пломбировки, места нанесения заводского номера приведен на рисунках 1 и 2.

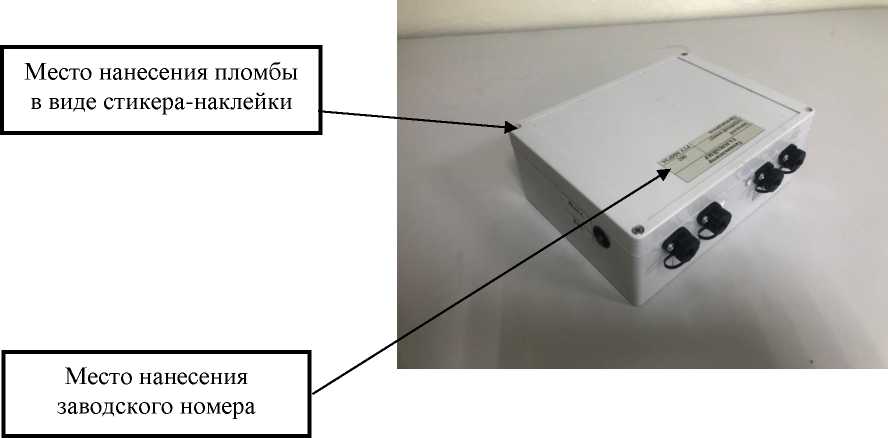

Рисунок 1 - Общий вид блока приема и передачи сигналов с указанием мест

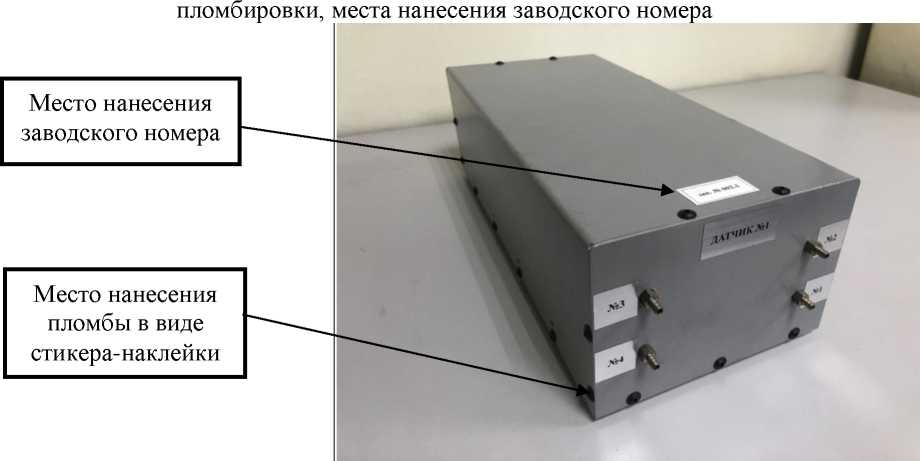

Рисунок 2 - Общий вид датчика с указанием мест пломбировки, места нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
Галонайзер 2.0 |
зав. № 002 |
|
Датчик №1 (в составе) |
МРАГ.А555.910 |
зав. № 002.1 |
|
Датчик №2 (в составе) |
МРАГ.А555.910 |
зав. № 002.2 |
|
Датчик №3 (в составе) |
МРАГ.А555.910 |
зав. № 002.3 |
|
Датчик №4 (в составе) |
МРАГ.А555.910 |
зав. № 002.4 |
|
Блок приёма и передачи сигналов (в составе) |
МРАГ.А555.950 |
1 шт. |
|
Ноутбук |
ПК |
1 шт. |
|
Насос |
HP-1400V-220 |
4 шт. |
|
Кабели и шланги для подключения датчиков |
- |
1 шт. |
|
Кабели и шланги для подключения блока приема и передачи сигналов к ПК |
- |
1 шт. |
|
Руководство по эксплуатации |
МРАГ.А555.900РЭ |
1 шт. |
|
Руководство оператора |
МРАГ.А555.900РО |
1 шт. |
|
Паспорт сводный |
МРАГ.А555.900 ПС |
1 шт. |
Метрологические и основные технические характеристики газоанализатора приведены в таблицах 2 - 3, показатели надежности - в таблице 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Определяемый компонент |
Хладон 13В1 |
|
Диапазон измерений объемной доли определяемого компонента, % |
от 0 до 12 |
|
Пределы допускаемой абсолютной погрешности, % |
±1 |
|
Время установления показаний То,9, с, не более |
15 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахдлина), мм, не более: - блок приема и передачи сигналов |
80x170x220 |
|
- датчик |
120x170x420 |
|
Масса, кг, не более: - блок приема и передачи сигналов |
1 |
|
- датчик |
3 |
|
Длина газовой магистрали от датчика до точки забора пробы, м, не более |
40 |
|
Внутренний диаметр газовой магистрали, мм |
от 3 до 5 |
|
Материал газовой магистрали1) |
ФД4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +45 |
|
- относительная влажность воздуха при температуре +30 °С и более низких температурах, без конденсации влаги, %, не более |
95 |
|
- атмосферное давление, кПа |
от 70,1 до 106,7 |
|
Напряжение питания переменным током частотой 50/60 Гц, В |
от 207 до 253 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность2), Вт, не более |
500 |
|
Время прогрева, мин, не более |
10 |
| |
|
Таблица 4 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа1), ч, не менее |
10000 |
|
Срок службы, лет, не менее |
10 |
|
1) С учетом технического обслуживания в условиях эксплуатации. | |
