Номер по Госреестру СИ: 93336-24
93336-24 Уровнемеры ультразвуковые
(УЗУМ-3)
Назначение средства измерений:
Уровнемеры ультразвуковые УЗУМ-3 (далее - уровнемеры) предназначены для измерений уровня жидкости в открытых и закрытых резервуарах.
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства - 30.09.2029
Номер записи - 195160
ID в реестре СИ - 1420207
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "СПЭК" (АО "СПЭК")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Уровнемеры ультразвуковые (УЗУМ-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Уровнемеры ультразвуковые (УЗУМ-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры ультразвуковые (УЗУМ-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления уровнемером, сбора, обработки и отображения результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УЗУМ-3 по |
|
Номер версии (идентификационный номер) ПО |
V.1.XX* |
|
Цифровой идентификатор ПО |
63СС507А** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
|
* - «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
|
** - для номера версии v.1.01. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочные таблички блока обработки и ПУ методом термотрансферной печати, как показано на рисунке 3.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 2 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3459;
ДКЯГ.407631.004 ТУ «Уровнемер ультразвуковой УЗУМ-3. Технические условия».
ПравообладательАкционерное общество «СПЭК» (АО «СПЭК»)
ИНН 7805001521
Юридический адрес: 195197, г. Санкт-Петербург, ул. Жукова, д.18, лит. Д, к. 329, помещ. 17H № 22
Изготовитель
Акционерное общество «СПЭК» (АО «СПЭК»)ИНН 7805001521
Адрес: 195197, г. Санкт-Петербург, ул. Жукова, д.18, лит. Д, к. 329, помещ. 17H № 22 Телефон: +7 (812) 325-00-67
Web-сайт: www.spec.ru
E-mail: spec@spec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия уровнемеров основан на импульсном ультразвуковом зондировании резервуара с жидкостью, толщина стенки которого не превышает 30 мм, без непосредственного контакта с измеряемой средой, и определении уровня жидкости по интервалу времени между моментом излучения импульса и моментом регистрации отраженной от поверхности жидкости ультразвуковой волны.
Уровнемер состоит из:
-
- преобразователя ультразвукового (далее - ПУ), состоящего из магнита, пьезопластины, датчика температуры и печатной платы с электронной схемой, заключенных в герметичный корпус;
-
- блока обработки, состоящего из печатной платы с электронной схемой, светодиодного дисплея и матричной клавиатуры, размещенных в пластмассовом корпусе с защитной прозрачной крышкой;
-
- кабеля для подключения ПУ к блоку обработки.
ПУ крепится к дну металлической емкости с помощью встроенного магнита. Блок обработки крепится к вертикальной ровной поверхности с помощью кронштейна, расположенного на его задней стенке.

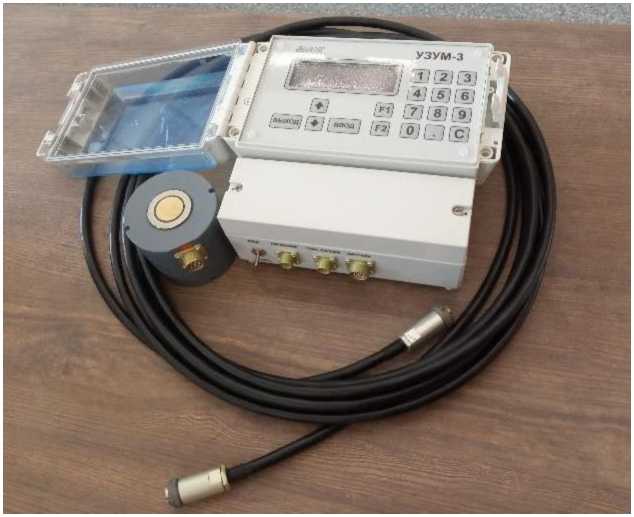

Общий вид уровнемеров приведен на рисунке 1.

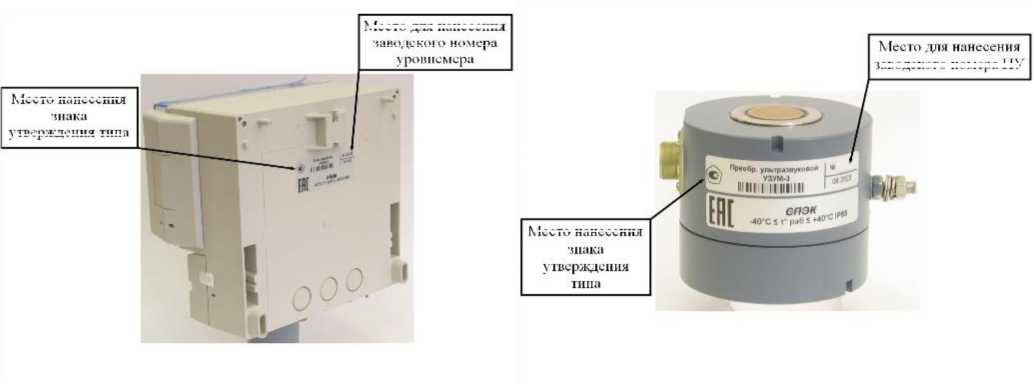

Нанесение знака поверки на уровнемеры не предусмотрено. Пломбирование уровнемеров от несанкционированного доступа осуществляется с помощью голографической наклейки, которая наносится на боковую поверхность блока обработки в месте, указанном на рисунке 2. Заводской номер уровнемера в виде буквенно-цифрового обозначения из пяти знаков, состоящего из трех букв латинского алфавита и двух арабских цифр, наносится методом термотрансферной печати на маркировочную табличку, расположенную на задней стенке блока обработки. Заводской номер ПУ в виде буквенно-цифрового обозначения из пяти знаков, состоящего из трех букв латинского алфавита и двух арабских цифр, наносится методом термотрансферной печати на маркировочную табличку, расположенную на боковой цилиндрической поверхности ПУ. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 3.
Рисунок 1 - Общий вид уровнемеров
Место для нанесения пломбы в вще голографтескон HaKiefiKH
Рисунок 2 - Место нанесения пломбы
заводского номера ПУ
Место нанесешь
утверждения типа
Место нанесения
Место для нанесения
заводско11> номера
блок обработки
ПУ
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Таблица 5 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер ультразвуковой в составе: |
УЗУМ-3 |
1 шт. |
|
преобразователь ультразвуковой |
ДКЯГ.407531.003 |
1 шт. |
|
блок обработки |
ДКЯГ.408843.002 |
1 шт. |
|
кабель* |
ДКЯГ.685661.006 |
1 шт. |
|
Комплект принадлежностей в составе: |
ДКЯГ.407934.002 |
1 комплект |
|
розетка с кожухом PC4TB AB0.346.047TУ |
- |
2 шт. |
|
дюбель NAT 6х30 SORMAT |
- |
1 шт. |
|
шуруп универсальный 3,5х30 Ст Эzn SPAX KK |
- |
1 шт. |
|
Руководство по эксплуатации |
ДКЯГ.407631.004 РЭ |
1 экз. |
|
Паспорт |
ДКЯГ.407631.004 ПС |
1 экз. |
|
* - стандартная длина кабеля 5 м, по согласованию с заказчиком допускается изменение длины | ||
|
кабеля до 50 м. | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м |
от 0,25 до 4,00 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
уровня, мм, в поддиапазоне измерений: | |
|
- от 0,25 до 1,00 м включ. |
±15 |
|
- св. 1,00 до 2,00 м включ. |
±30 |
|
- св. 2,00 до 4,00 м включ. |
±60 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
от 11,4 до 12,6 |
|
Потребляемая мощность, В^А, не более |
3 |
|
Масса, кг, не более: - блок обработки |
1,00 |
|
- ПУ |
0,35 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - блок обработки |
195х175х105 |
|
- ПУ |
90х70х61 |
|
Условия эксплуатации: - температура контролируемой среды, °С |
от -40 до +40 |
|
- температура окружающего воздуха, °С |
от -40 до +40 |
|
- относительная влажность окружающего воздуха при температуре 25 °С, %, не более: - блок обработки |
98 |
|
- ПУ |
100 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
42000 |
