Номер по Госреестру СИ: 93337-24
93337-24 Манометры показывающие
(Y)
Назначение средства измерений:
Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.
Внешний вид.
Манометры показывающие
Рисунок № 1
Внешний вид.
Манометры показывающие
Рисунок № 2
Внешний вид.
Манометры показывающие
Рисунок № 3
Внешний вид.
Манометры показывающие
Рисунок № 4
Внешний вид.
Манометры показывающие
Рисунок № 5
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства - 30.09.2029
Номер записи - 195161
ID в реестре СИ - 1420208
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
показывающие Y -60, нет модификации, YN-100, YEB-100-F, YEB-100, Y-100,
Производитель
Изготовитель - "ANHUI ТIANКANG (GROUP) SHARES СО. LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 59
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 12
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Манометры показывающие (Y)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Манометры показывающие (Y)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 46 | 10 | 36 | 10 | 0 | 46 | 36 | 10 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Манометры показывающие (Y)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Методы измерений» паспорта манометра.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия «ANHUI TIANKANG (GROUP) SHARES СО. LTD», КНР.
Правообладатель«ANHUI TIANKANG (GROUP) SHARES СО. LTD», КНР
Адрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web-сайт: www.tiankang.com
Изготовитель
«ANHUI TIANKANG (GROUP) SHARES СО. LTD», КНРАдрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web-сайт: www.tiankang.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
«ANHUI TIANKANG (GROUP) SHARES СО. LTD», КНРАдрес: No.9 TianKang Road, Economic Development Zone, Tianchang, Anhui Web-сайт: www.tiankang.com
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.
механизма,
Манометры состоят из чувствительного элемента, передаточного циферблата со шкалой и стрелкой, защитного стекла, помещенных в корпус.
Манометры изготавливаются в двух модификациях, которые отличаются исполнением, метрологическими и техническими характеристиками.
Структура условного обозначения манометров:
Y 1 - 2,3, где:
-
1 Исполнение:
Без обозначения - общий манометр
ЕВ - манометр в корпусе из нержавеющей стали
N - виброустойчивый манометр (заполнение демпфирующей жидкостью)
-
2 Диаметр корпуса
-
3 Присоединение к процессу:
Без обозначения - радиальное
T - радиальное с задним фланцем
Q - радиальное с передним фланцем
Z - осевое
ZT - осевое с задним фланцем
ZQ - осевое с передним фланцем

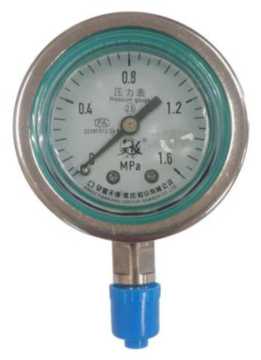

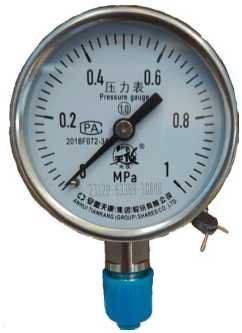

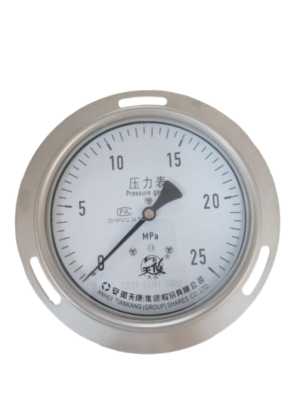

Внешний вид манометров представлен на рисунке 1.
YN-60, YN-100, YN-150
Рисунок 1 - Внешний вид манометров
Y-60, Y-100, Y-150
YEB-60, YEB-100, YEB-150

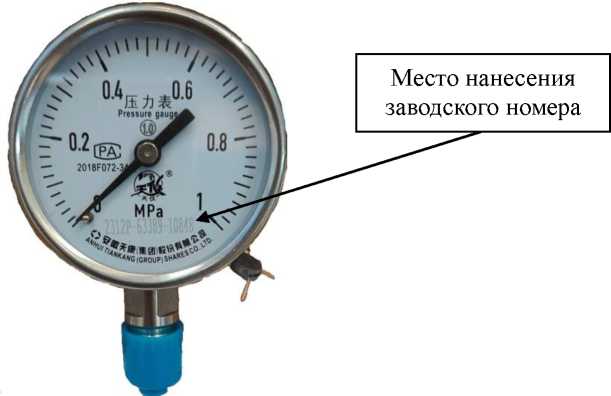

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.
Рисунок 2 - Место нанесения заводского номера
Нанесение знака поверки на средство измерений не предусмотрено.

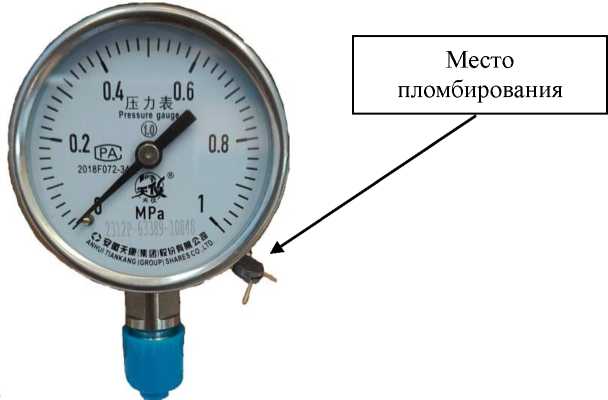

Пломбирование корпусов манометров осуществляется в виде навесной пломбы. Место пломбирования указано на рисунке 3.
Рисунок 3 - Пломбирование
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 3.
Таблица 1 - Диапазоны
|
Модификация |
Диапазоны измерений, МПа 1)’2) |
|
Y-60, Y-100, Y-150, YN-60, YN-100, YN-150 |
от00ДО0,25; от 0 до 1А от 0 до 10; оотт 00 ддоо 00,,46;; оотт00ддоо24,5; ; от 0 до 16; оотт00ддоо01,6; ; оотт 00 ддоо 46;; от 0 до 25 |
|
YEB-60, YEB-100, YEB-150 |
от 0 до 0,25; от 0 до 4; 0 16 от 0 до 16; от 0 до 1,6; от 0 до 6; от 0 до 25 от 0 до 2,5; от 0 до 10; |
|
Примечания:
| |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Модификация |
Значения |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % от диапазона измерений 1) |
Y-60, Y-100, Y-150 |
±1,6; ±2,5 |
|
YN-60 |
±2,5; ±4,0 | |
|
YN-100, YN-150 |
±1,0; ±1,6; ±2,5 | |
|
YEB-60, YEB-100, YEB-150 |
±1,0; ±1,6; ±2,5 | |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °С |
все модификации |
±0,4 |
|
Примечания: 1) Фактическое значение указано в паспорте манометра | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочий диапазон температур окружающего воздуха, |
от -40 до +35 |
|
Габаритные размеры (Диаметр шкалы^ширина^высота), мм, не более: - диаметр шкалы 60 мм |
60x65x105 |
|
- диаметр шкалы 100 мм |
100x90x165 |
|
- диаметр шкалы 150 мм |
150x120x195 |
|
Масса, кг, не более |
3,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы приборов, лет, не менее |
10 |
