Номер по Госреестру СИ: 93341-24
93341-24 Датчики силоизмерительные
(ОДС)
Назначение средства измерений:
Датчики силоизмерительные ОДС (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики силоизмерительные
Рисунок № 1
Внешний вид.
Датчики силоизмерительные
Рисунок № 2
Общие сведения
Дата публикации - 01.10.2024
Срок свидетельства -
Номер записи - 195165
ID в реестре СИ - 1420212
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ОДС-20, ОДС-10,
Производитель
Изготовитель - Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М")
Страна - РОССИЯ
Населенный пункт - г. Люберцы, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2293 от 2024.09.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики силоизмерительные (ОДС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58066-14 21.06.2029 |
Весы платформенные электронные, ВБ Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) |
ОТ МП |
1 год |
|
58428-14 15.08.2029 |
Весы бункерные электронные, "Поток" Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) |
ОТ МП |
1 год |
|
42677-14 04.03.2029 |
Системы дорожные весового и габаритного контроля, "СВК" Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) |
ОТ МП |
1 год |
|
91751-24 28.03.2029 |
Весы платформенные электронные морские , Волна Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) |
ОТ МП |
1 год |
|
93341-24 |
Датчики силоизмерительные, ОДС Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) |
ОТ МП |
1 год |
|
95440-25 14.05.2030 |
Датчики силоизмерительные тензорезисторные, МИР Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) |
ОТ МП |
1 год |
Кто поверяет Датчики силоизмерительные (ОДС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 14 | 6 | 8 | 6 | 0 | 14 | 8 | 6 |
Стоимость поверки Датчики силоизмерительные (ОДС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Заметки по эксплуатации» паспорта «Датчик силоизмерительный ОДС. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498.
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Мендлеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
Изготовитель
«Весоизмерительная компания«Тензо-М»
Акционерное общество (АО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес: 140050, Московская обл., г.о. Люберцы, дп. Красково, ул. Вокзальная, д. 38 Телефон: +7 (495) 745-3030
Web-сайт: www.tenso-m.ru
E-mail: tenso@tenso-m.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Мендлеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Мендлеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
К настоящему типу относятся датчики модификации ОДС-10 зав. № 560580, 560584, 560583, 560586 и модификации ОДС-20 зав. № 560578, 560573, 560577, 560572.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов соединенных в мостовую схему при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки сжатия. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком. Датчики имеют основной измерительный канал и 2 дополнительных измерительных канала, показания которых применяются для контроля вектора силовведения при измерениях.
Пломбирование датчиков не предусмотрено.
Маркировка наносится на корпус датчика в виде наклейки. Маркировка содержит следующие сведения:
-
- модификация датчика;
-
- заводской номер, состоящий из шести арабских цифр.
Знак поверки на датчики не наносится.

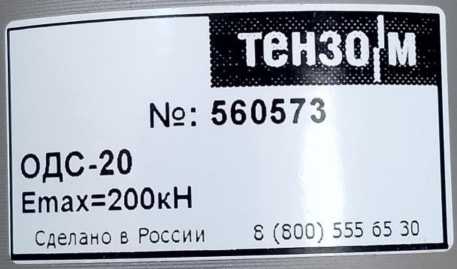

Рисунок 1 - Внешний вид маркировки датчиков
Место нанесения маркировки датчика и заводского номера

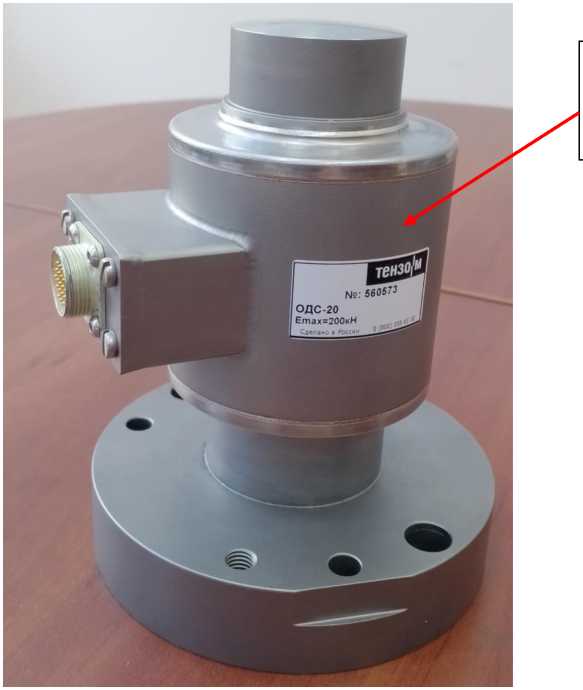

Рисунок 2 - Общий вид датчиков и обозначение мест нанесения маркировки датчика и заводского номера
Таблица 1 -
|
Наименование параметра |
Обозначение датчика | |
|
ОДС-10 |
ОДС-20 | |
|
Диапазон измерений силы, кН |
от 5 до 50 |
от 15 до 150 |
|
Предел допускаемой приведенной погрешности измерений силы основного измерительного канала, %* |
0, |
02 |
|
Предел допускаемой приведенной ползучести основного измерительного канала, %* |
0,01 | |
|
Диапазон измерений силы дополнительного измерительного канала Х, мВ/В |
от 0 до 1 | |
|
Предел допускаемой приведенной погрешности измерений силы дополнительного измерительного канала X, %* |
10 | |
|
Диапазон измерений силы дополнительного измерительного канала Y, мВ/В |
от 0 до 1 | |
|
Предел допускаемой приведенной погрешности измерений силы дополнительного измерительного канала Y, %* |
10 | |
|
* Нормирующее значение Хн равно максимальному значению диапазона измерений силы | ||
Таблица 2 - Технические
|
Наименование параметра |
Значение |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
126; 118;150 |
|
Масса, кг, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
от 3 до 12 |
|
Условия эксплуатации:
|
от +15 до +35 от 45 до 80 |
Таблица 3 - Показатели надежности
|
Наименование параметра |
Значение |
|
Гарантийный срок эксплуатации, месяцев |
12 |
