Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных (далее - датчики), возникающей под воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от датчиков поступает в индикатор, в котором преобразуется в цифровой код и выводится на дисплей индикатора, как результат взвешивания в единицах массы.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), датчиков весоизмерительных (далее — датчики), индикатора, сборной соединительной коробки и кабелей линий связи датчиков с индикатором.

Весы встроены в автоматическую линию. Взвешиваемый груз перемещается к месту взвешивания, где происходит его установка на ГПУ и процесс взвешивания. ГПУ представляет собой сварную конструкцию, состоящую из двух металлических платформ, расположенных горизонтально одна над другой. Между платформами встроены шесть датчиков. На верхней платформе расположены пять выступающих опор, на которые устанавливается взвешиваемый груз. Выступающие опоры закреплены на гидравлических цилиндрах, что обеспечивает независимость весов от механизмов, осуществляющих перемещение грузов. Индикатор расположен на пульте управления технологическим процессом.

В весах применяются датчики весоизмерительные SWB505 и индикатор IND570 производства фирмы «Mettler-Toledo», Китай.

К весам данного типа относятся весы неавтоматического действия ВСПГ-10 с заводским номером 21/1006.320. Весы предназначены для эксплуатации в производственных помещениях.

Весы снабжены следующими устройствами:

• - автоматическое устройство установки на нуль;

• - устройство тарирования (устройство выборки массы тары).

Маркировочная табличка весов, закрепленная на ГПУ, содержит следующие основные данные:

• - наименование изготовителя;

• - знак утверждения типа;

• - обозначение типа и модификации весов;

• - заводской номер весов;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - действительная цена деления (d);

• - значения поверочного интервала (е);

• - год выпуска весов.

Буквенно-цифровое обозначения типа и цифровое обозначение заводского номера весов наносится фотохимическим или лазерным методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Пломбировка весов не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.

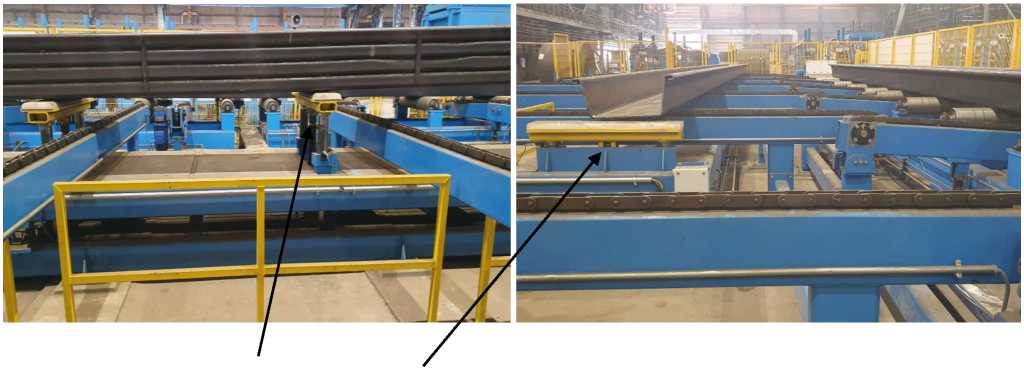

Общий вид весов представлен на рисунке 1.

Общий вид индикатора представлен на рисунке 2.

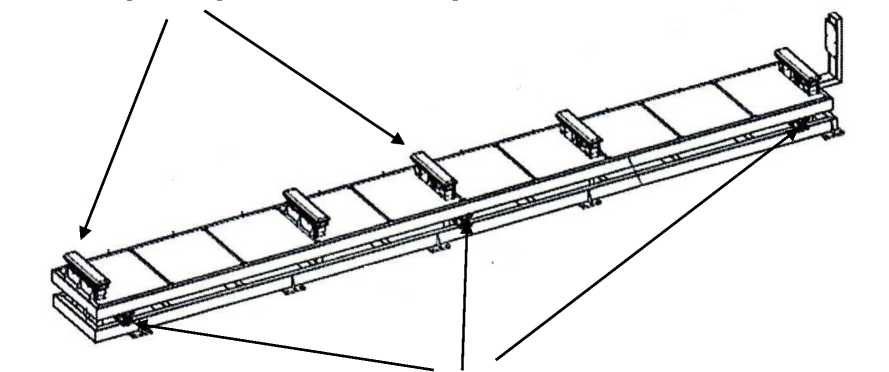

Выступающие опоры с гидравлическими цилиндрами

Датчики весоизмерительные

Рисунок 1 - Общий вид весов

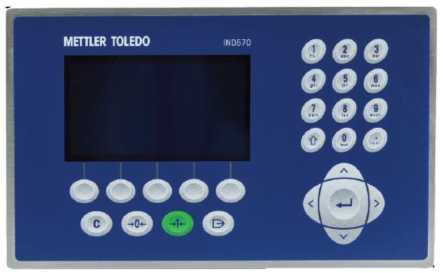

Рисунок 3 - Общий вид индикатора IND570

Таблица 4 - Комплектность средства и
