Сведения о средстве измерений: 93375-24 Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101

Номер по Госреестру СИ: 93375-24
93375-24 Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101
(Обозначение отсутствует)

Назначение средства измерений:
Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101 (далее - система) предназначена для измерений и преобразований электрических сигналов, поступающих от не входящих в состав системы первичных измерительных преобразователей (ПИП), в виде силы и напряжения постоянного электрического тока, в цифровую форму, автоматизированного сбора, накопления, обработки, хранения и отображения полученной информации.

сертификация программного обеспечения
Внешний вид. Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101
Рисунок № 1
Внешний вид. Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101
Рисунок № 2

Общие сведения

Дата публикации - 04.10.2024
Срок свидетельства -
Номер записи - 195182
ID в реестре СИ - 1420263
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АСУТП 101,

Производитель

Изготовитель - Акционерное общество "Научно-исследовательский институт машиностроения" (АО "НИИМаш")
Страна - РОССИЯ
Населенный пункт - Свердловская обл., г. Нижняя Салда
Уведомление о начале осуществления предпринимательской деятельности -

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).

Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-исследовательский институт машиностроения" (АО "НИИМаш")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93375-24

Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101, Обозначение отсутствует
Акционерное общество "Научно-исследовательский институт машиностроения" (АО "НИИМаш") (РОССИЯ Свердловская обл., г. Нижняя Салда)
ОТ
МП
4 года

Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.

Бесплатный

Кто поверяет Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • АСУТП 101
  • 1 0 1 0 1 0 1

    Стоимость поверки Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО), используемое в системе, построено на базе программного комплекса «Система управления технологическими процессами «МАИС», версия 10 (свидетельство о государственной регистрации программ для ЭВМ № 2020666159; включен в единый реестр российских программ под номером № 10273).

    ПО выполняет операции по реализации сбора, накопления, обработки, хранения, управления, передачи и представления данных и включает в себя следующие основные компоненты:

    • - Программа управления контроллера МАИС - основные функции: измерение значений технологических параметров и первичная математическая обработка измеренных значений;

    • - МАИС. Архиватор - основные функции: архивирование текущих значений технологических параметров, границ шкал и уставок в базе данных архива МАИС;

    • - Программа отображения МАИС - основные функции: отображение измеренных контроллером МАИС значений технологических параметров на мнемосхемах технологического процесса и представление данных в графическом виде для оператора;

    • - МАИС. Монитор архива - основные функции: работа с архивом системы МАИС. Программа позволяет просматривать архивные данные в виде графиков и таблиц; печатать архивные данные в виде графиков и таблиц; экспортировать архивные данные в файлы форматов dBase, Excel, текстовые файлы.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов сообщений системы МАИС, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля.

    В соответствии с Р 50.2.077-2014 уровень защиты ПО «средний».

    Идентификационные данные метрологически значимой части ПО (Программа управления контроллера МАИС) приведены в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимой части ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    oprosk2r.exe

    Номер версии (идентификационный номер) ПО

    v.01.33

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Состав и описание АСУТП» руководства по эксплуатации «Система управления технологическим процессом испытания РДМТ АСУТП 101. Руководство по эксплуатации» 302.101.1874 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

    Правообладатель

    Акционерное общество «Научно-исследовательский (АО «НИИМаш»)

    ИНН 6623125489

    Адрес юридического лица: 624740, Свердловская ул. Строителей, д. 72

    институт

    обл., г.

    машиностроения»

    Нижняя Салда,

    Изготовитель

    Акционерное общество «Научно-исследовательский (АО «НИИМаш»)
    ИНН 6623125489
    Адрес юридического лица: 624740, Свердловская ул. Строителей, д. 72
    институт
    обл., г.
    машиностроения»
    Нижняя Салда,

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
    Телефон: (343) 350-26-18, факс: (343) 350-20-39
    E-mail: uniim@uniim.ru

    Правообладатель

    Акционерное общество «Научно-исследовательский (АО «НИИМаш»)
    ИНН 6623125489
    Адрес юридического лица: 624740, Свердловская ул. Строителей, д. 72
    институт
    обл., г.
    машиностроения»
    Нижняя Салда,

    Принцип действия системы основан на измерении электрических сигналов, поступающих от не входящих в состав системы ПИП, их аналого-цифровом преобразовании и преобразовании в значения величин контролируемых технологических параметров.

    Информация от ПИП в виде аналоговых сигналов тока и напряжения, поступает на модули ввода аналоговых сигналов и модуль программируемого контроллера, где преобразуется в цифровой вид. Далее в программируемом контроллере с модулей ввода аналоговых сигналов информация поступает в модуль процессора, где обрабатывается программой управления локальным контроллером, которая преобразует сигналы от модулей ввода аналоговых сигналов в формат, используемый для дальнейшей обработки. Преобразователи размещены в шкафах нормирующих преобразователей, относящихся к нижнему уровню системы, и с учетом условий эксплуатации смонтированы в напольных шкафах со степенью защиты IP55 (стенды № 1, № 2, № 3 и № 4). Далее преобразованная информация передается на верхний уровень системы, где подвергается дальнейшей обработке для отображения текущих значений контролируемых технологических параметров по каждому измерительному каналу (ИК) и формирования баз данных (архивов).

    К данному типу относится система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101, заводской номер 02.

    Пломбирование средства измерений не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид средства измерений с указанием мест пломбировки, мест нанесения заводского номера приведен на рисунке 1.

    Место нанесения заводского номера

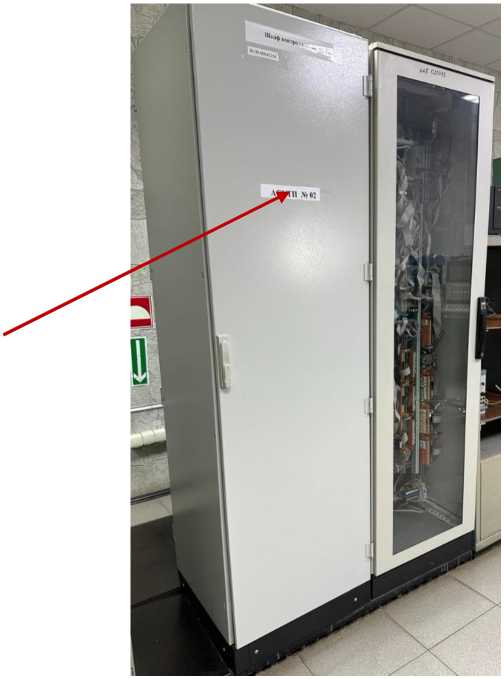

    Внешний вид. Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101 (Обозначение отсутствует), http://oei-analitika.ru

    системы (стенд)

    нижний уровень

    а)

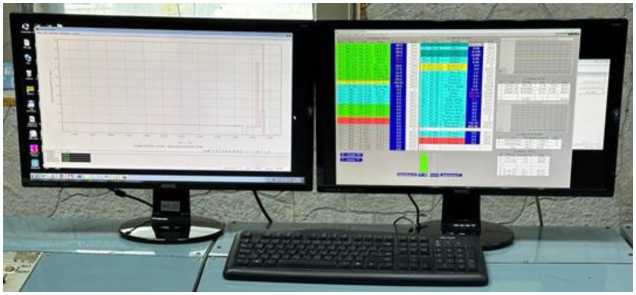

    Внешний вид. Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная АСУТП 101 (Обозначение отсутствует), http://oei-analitika.ru

    б) верхний уровень системы

    Рисунок 1 - Общий вид средства измерений с указанием мест нанесения заводского номера


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Система управления технологическим процессом испытания ракетных двигателей малой тяги автоматизированная

    АСУТП 101

    1 шт.

    Руководство по эксплуатации

    302.101.1874 РЭ

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 -

    Тип ПИП

    Диапазон измерений электрического сигнала ИК

    Диапазон преобразований электрического сигнала в технологический параметр ИК

    Пределы допускаемой погрешности преобразований электрического сигнала в технологический параметр ИК

    термопара ТХК

    от 4 до 20 мА

    от -50 °С до 100 °С

    Л = ±1,5 °С

    термопара ТХК

    от 4 до 20 мА

    от 0 °С до 600 °С

    Л = ±1,5 °С

    термопара ТХА

    от 4 до 20 мА

    от 0 °С до 1200 °С

    Л = ±2,5 °С

    термопара ТВР

    от 4 до 20 мА

    от 0 °С до 1750 °С

    Л = ±3 °С

    термосопротивление

    ТМ-119

    от 4 до 20 мА

    от -50 °С до +100 °С

    Л = ±0,5 °С

    термосопротивление

    ТЭМ-006

    от 4 до 20 мА

    от -50 °С до +200 °С

    Л = ±0,5 °С

    датчик давления индуктивный, ДДИ-21

    от -10 до +10 В

    от 0 до 20 кгс/см2

    у = ±1 %

    датчик давления индуктивный ДДИ-20

    от -10 до +10 В

    от 0 до 30 кгс/см2

    у = ±1 %

    преобразователь давления Пирани

    от 4 до 20 мА

    от 0 до 2000 Па

    у = ±0,5 %

    преобразователь

    давления APR-2000

    от 4 до 20 мА

    от 0 до 163,2 гс/см2

    у = ±0,5 %

    преобразователь

    давления APR-2000

    от 4 до 20 мА

    от 0 до 254,93 гс/см2

    у = ±0,5 %

    преобразователь

    давления APR-2000

    от 4 до 20 мА

    от 0 до 407,9 гс/см2

    у = ±0,5 %

    преобразователь

    давления APR-2000

    от 4 до 20 мА

    от 0 до 16 кПа

    у = ±0,5 %

    преобразователь

    давления APR-2000

    от 4 до 20 мА

    от 0 до 25 кПа

    у = ±0,5 %

    преобразователь давления APC-200, APC-2000

    от 4 до 20 мА

    от 0 до 10 кгс/см2

    у = ±0,5 %

    преобразователь давления APC-2000

    от 4 до 20 мА

    от 0 до 30 кгс/см2

    у = ±0,5 %

    преобразователь давления APC-2000

    от 4 до 20 мА

    от 0 до 50 кгс/см2

    у = ±0,5 %

    преобразователь давления APC-200

    от 4 до 20 мА

    от 0 до 61,2 кгс/см2

    у = ±0,5 %

    преобразователь давления APC-2000

    от 4 до 20 мА

    от 0 до 150 мм рт.ст.

    у = ±0,5 %

    Тип ПИП

    Диапазон измерений электрического сигнала ИК

    Диапазон преобразований электрического сигнала в технологический параметр ИК

    Пределы допускаемой погрешности преобразований электрического сигнала в технологический параметр ИК

    преобразователь

    давления APC-2000

    от 4 до 20 мА

    от 0 до 187,5 мм рт.ст.

    у = ±0,5 %

    преобразователь

    давления APC-2000

    от 4 до 20 мА

    от 0 до 780 мм рт.ст.

    у = ±0,5 %

    преобразователь давления РС-28

    от 4 до 20 мА

    от 0 до 10 кгс/см2

    у = ±0,5 %

    преобразователь давления РС-28

    от 4 до 20 мА

    от 0 до 20 кгс/см2

    у = ±0,5 %

    преобразователь давления РС-28

    от 4 до 20 мА

    от 0 до 25,5 кгс/см2

    у = ±0,5 %

    преобразователь давления РС-28

    от 4 до 20 мА

    от 0 до 61,2 кгс/см2

    у = ±0,5 %

    преобразователь давления РС-28

    от 4 до 20 мА

    от 0 до 612 кгс/см2

    у = ±0,5 %

    преобразователь давления РС-28

    от 4 до 20 мА

    от 0 до 187,5 мм рт.ст.

    у = ±0,5 %

    преобразователь давления РС-28

    от 4 до 20 мА

    от 0 до 100 кПа

    у = ±0,5 %

    датчик расхода

    KROHNE Optimass

    от 4 до 20 мА

    от 0 до 97,22 г/с

    у = ±0,1 %

    датчик расхода KROHNE Optimass

    от 4 до 20 мА

    от 0 до 125 г/с

    у = ±0,1 %

    шунт (ток клапана, ток агрегата зажигания)

    от 0 до 20 мА

    от 0 до 1,1 А

    у = ±0,5 %

    шунт (ток сигнализатора давления)

    от 0 до 20 мА

    от 0 до 165 мА

    у = ±0,5 %

    шунт (напряжение блока питания)

    от 0 до 20 мА

    от 0 до 60 В

    у = ±0,5 %

    шунт (напряжение клапана, напряжение управляющего клапана)

    от -10 до +10 В

    от -90 до +90 В

    у = ±0,5 %

    Таблица 3 - Основные технические характеристики средства измерений

    Наименования характеристики

    Значение

    Общее количество ИК

    464

    Параметры электрического питания:

    - напряжение постоянного тока, В

    от 21,6 до 26,4

    - напряжение переменного тока, В

    от 207 до 254

    - частота переменного тока, Гц

    50 ± 1

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +25

    - относительная влажность, %, не более

    80

    Таблица 4 - Показатели надежности

    Наименования характеристики

    Значение

    Средний срок службы, лет

    15
