Номер по Госреестру СИ: 93376-24
93376-24 Машина координатно-измерительная
(UPMC850 CARAT)
Назначение средства измерений:
Машины координатно-измерительная UPMC850 CARAT (далее - КИМ) предназначена для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Внешний вид.
Машина координатно-измерительная
Рисунок № 1
Внешний вид.
Машина координатно-измерительная
Рисунок № 2
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства -
Номер записи - 195199
ID в реестре СИ - 1420300
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UPMC850,
Производитель
Изготовитель - Carl Zeiss Industrielle Messtechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Машина координатно-измерительная (UPMC850 CARAT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Carl Zeiss Industrielle Messtechnik GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93376-24 |
Машина координатно-измерительная, UPMC850 CARAT Carl Zeiss Industrielle Messtechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96069-25 |
Машина координатно-измерительная, MMZ B 20 30 15 Carl Zeiss Industrielle Messtechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машина координатно-измерительная (UPMC850 CARAT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АДМ-ПРОФ" (RA.RU.312508) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машина координатно-измерительная (UPMC850 CARAT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) «WM|Quartis», «Metrolog X4», устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
WM|Quartis |
Metrolog X4 |
|
Номер версии (идентификационный номер) ПО |
не ниже V. R2023-1 |
не ниже V.7 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6.2 «Измерения» документа «Руководство по эксплуатации. Машина координатно-измерительная UPMC850 CARAT».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;
Стандарт предприятия Carl Zeiss Industrielle Messtechnik GmbH, Германия.
ПравообладательCarl Zeiss Industrielle Messtechnik GmbH, Германия
Адрес: D-73446 Oberkochen
Телефон: +49 7364 20-6336
E-mail: info.metrology.de@zeiss.com
Изготовитель
Carl Zeiss Industrielle Messtechnik GmbH, ГерманияАдрес: D-73446 Oberkochen
Телефон: +49 7364 20-6336
E-mail: info.metrology.de@zeiss.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
Carl Zeiss Industrielle Messtechnik GmbH, ГерманияАдрес: D-73446 Oberkochen
Телефон: +49 7364 20-6336
E-mail: info.metrology.de@zeiss.com
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машиной портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоит из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления или в автоматическом режиме при помощи ЧПУ программ.
Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку, расположенную на нижней панели подвижной каретки.
К данному типу КИМ относится машина координатно-измерительная UPMC850 CARAT зав. № 118197.
Нанесение знака поверки на средство измерений не предусмотрено.

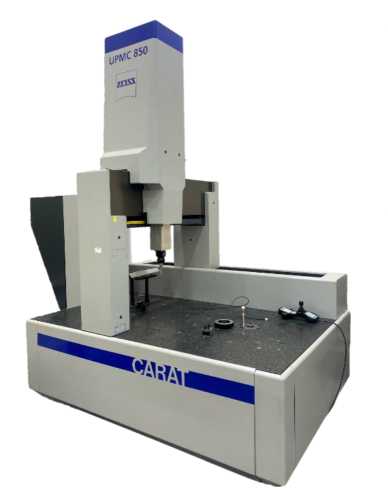

Общий вид машины координатно-измерительной UPMC850 CARAT представлен на рисунке 1.

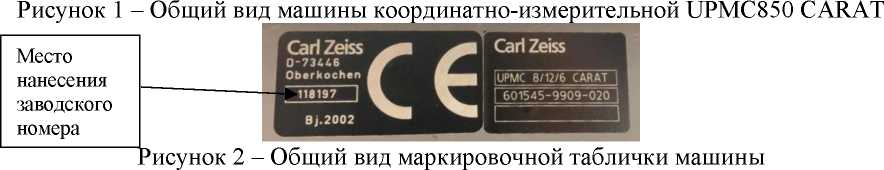

Общий вид маркировочной таблички представлен на рисунке 2.
координатно-измерительной UPMC850 CARAT
В процессе эксплуатации КИМ не предусматривает внешних механических регулировок. Пломбирование КИМ не производится.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
UPMC850 CARAT |
1 шт. |
|
Контроллер |
- |
1 шт. |
|
Измерительная головка |
PH10M Plus |
1 шт. |
|
Измерительный датчик |
TP200 |
1 шт. |
|
Измерительный датчик |
SP25M |
1 шт. |
|
Измерительный датчик |
TP20 |
1 шт. |
|
Пульт управления |
1 шт. | |
|
Дополнительный магазин щупов |
1 шт. | |
|
Система термокомпенсации |
1 шт. | |
|
Калибровочная сфера |
1 шт. | |
|
Персональный компьютер с монитором |
1 шт. | |
|
Программное обеспечение |
WM|Quartis |
1 шт. |
|
Программное обеспечение |
Metrolog X4 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение | |||
|
Диапазон измерений линейных размеров по оси, мм |
X |
850 | ||
|
Y |
1200 | |||
|
Z |
600 | |||
|
Предел допускаемой случайной погрешности измерения координат точки МРЕр в соответствии с ISO 10360 для контактного датчика 1) |
SP25M |
TP200 |
TP20 | |
|
Пределы допускаемой абсолютной погрешности измерительной головки, мкм 2) |
±0,9 |
±1,1 |
±1,4 | |
|
Пределы допускаемой абсолютной объемной погрешности, мкм 2) |
L ±0'9 + з5о |
±1,0^^ 350 |
L ±1’о + з5о | |
где L - измеряемая длина в мм
-
1) размер применяемого щупа, (диаметр х длина), мм, для измерительной головки:
-
- TP200 - 4 х <10
-
- TP20 - 4 х <10
-
- SP25M - 4 х <20
-
2) указанные точности достигаются при использовании температурной компенсации
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота) мм, не более |
1590x2935x3025 |
|
Масса, кг, не более |
4000 |
|
Параметры электрического питания: - напряжение электропитания, В |
230±10 % |
|
Условия эксплуатации:
|
от + 18 до + 22 |
|
- 1 часа |
1 |
|
- 24 часов |
2 |
|
- допускаемое изменение температуры, °С, по высоте объема: | |
|
- 1 метр |
1 |
|
- относительная влажность, %, без конденсата |
от 40 до 80 |
