Номер по Госреестру СИ: 93414-24
93414-24 Трансформаторы тока
(ТПШФА)
Назначение средства измерений:
Трансформаторы тока ТПШФА (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

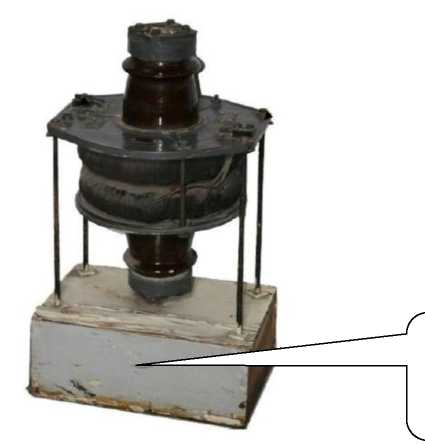

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 10.10.2024
Срок свидетельства -
Номер записи - 195237
ID в реестре СИ - 1420363
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - РСФСР "Электроаппарат" ЛСНХ
Страна - РОССИЯ
Населенный пункт - г. Ленинград (изготовлены в 1961 гг.)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1961
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2353 от 2024.10.08 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТПШФА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Трансформаторы тока (ТПШФА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Трансформаторы тока (ТПШФА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Основные сведения» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. 1491 № «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательРСФСР «Электроаппарат» ЛСНХ
Юридический адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3/7
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке первичному току.
создается ток, пропорциональный
трансформаторы с фарфоровой кольцеобразно намотанных лент
ТТ представляют собой проходные, шинные, изоляцией. Сердечники магнитопровода, собранные из электротехнической стали, расположены на фарфоровом изоляторе, который закреплен в металлической панели, предназначенные для установки на подстанциях в сетях переменного тока напряжением 10 кВ при частоте 50 Гц.
К трансформаторам тока данного типа относятся трансформаторы тока ТПШФА с заводскими номерами 30849, 30855, 30860.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на информационной табличке в виде цифрового обозначения методом холодной штамповки. Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование трансформаторов тока не предусмотрено.
Место нанесения заводского номера
У
Рисунок 1 - Общий вид трансформатора тока с указанием места нанесения заводского номера
приведена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформаторы тока |
ТПШФА |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в таблицах 1 и 2.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальная сила первичного тока, А |
3000 |
|
Номинальная сила вторичного тока, А |
5 |
|
Класс точности вторичной обмотки (измерение) по ГОСТ 7746 |
0,5 |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), В^А |
30 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +40 |
