Номер по Госреестру СИ: 93429-24
93429-24 Преобразователи давления измерительные
(LD)
Назначение средства измерений:
Преобразователи давления измерительные LD (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости, газа или пара.

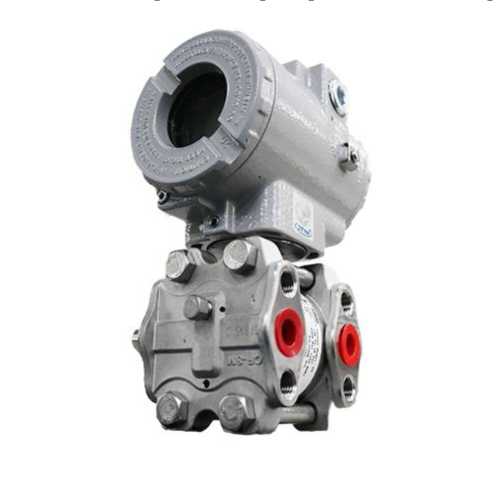

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

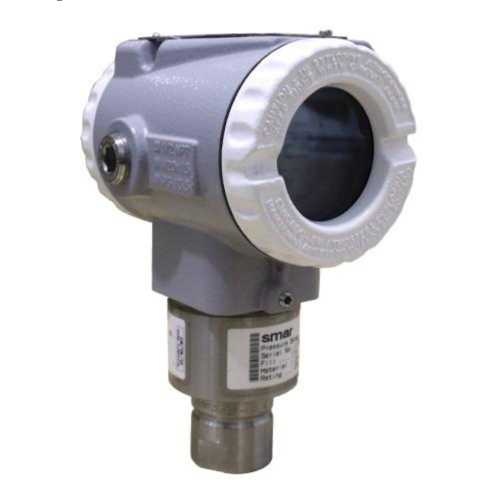

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

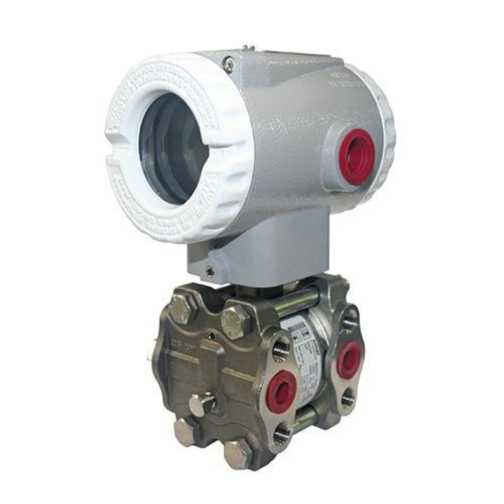

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

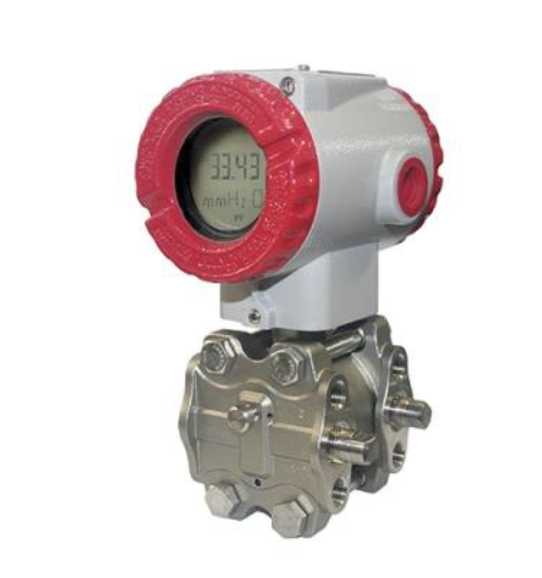

Внешний вид.
Преобразователи давления измерительные
Рисунок № 4

Внешний вид.
Преобразователи давления измерительные
Рисунок № 5

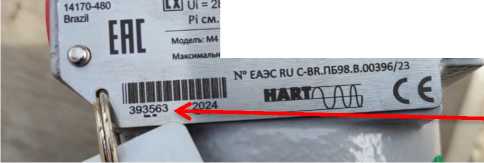

Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования, индикации и передачи измеренных значений. ПО устанавливается в преобразователи на заводе-изготовителе во время производственного цикла и является неизменным.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО |
|
Номер версии ПО (идентификационный номер), не ниже |
2.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и/или руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации «Общие сведения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие
требования
к преобразователям
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
Стандарт предприятия «Преобразователи давления измерительные LD».
ПравообладательФирма Nova SMAR S/A, Бразилия
Адрес: Av. Dr. Antonio Fnrlan Jr, 1O28, Centro - 14170-465 - Sertaozinho/SP, Бразилия Телефон: +55 71 99619-8988
E-mail: insales@SMAR.com.br
Web-сайт: www.smar.br
Изготовитель
Фирма Nova SMAR S/A, БразилияАдрес: Av. Dr. Antonio Furlan Jr, 1028 - Jd. Sumarb - Sertaozinho, SP - CEP-14170-480, 530, Бразилия
Телефон: +55 71 99619-8988
E-mail: insales@SMAR.com.br
Web-сайт: www.smar.br
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 495 437-55-77, Факс: +7 495 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
Фирма Nova SMAR S/A, БразилияАдрес: Av. Dr. Antonio Fnrlan Jr, 1O28, Centro - 14170-465 - Sertaozinho/SP, Бразилия Телефон: +55 71 99619-8988
E-mail: insales@SMAR.com.br
Web-сайт: www.smar.br
Основным элементом измерительного механизма преобразователей давления LD является измерительная емкостная ячейка, расположенная внутри первичного преобразователя (сенсорного модуля).
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (мембраны) емкостной ячейки. Под воздействием давления измерительный механизм сенсорного модуля преобразователя формирует цифровой код, пропорциональный приложенному давлению. Откорректированный цифровой код передается на цифровое индикаторное устройство (ЖК-экран) (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция преобразователей позволяет присоединять различные типы фланцев к одному сенсорному модулю, применять преобразователь в сборе с клапанными блоками различной конструкции и /или выносными разделительными мембранами, использовать в составе измерения расхода в комплексе с сужающими устройствами и усредняющими напорными трубками.
К настоящему типу средств измерений относятся преобразователи следующих отличаются давления, к процессу,
модификаций LD301, LD302, LD303, LD400, которые метрологическими характеристиками, видом измеряемого возможностями, наличием дисплея, типами присоединений габаритными размерами.
В зависимости от вида измеряемого давления преобразователи обозначения:
друг от друга функциональными рабочей средой и
имеют следующие
LD301A, LD302A, LD303A, LD400A - преобразователи абсолютного давления;
LD301M, LD302M, LD303M, LD400M, LD400G - преобразователи избыточного давления;
LD301D, LD302D, LD303D, LD400D - преобразователи разности давлений;
LD301H, LD302H, LD303H, LD400H - преобразователи разности давлений (высокое статическое давление);
LD301L, LD302L, LD303L, LD400L - преобразователи разности давлений с возможностью измерения уровня.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя, наносится на маркировочную металлическую табличку любым технологическим способом прикрепленную к корпусу преобразователя в месте указанном на рисунке 2.
Общий вид преобразователей с указанием места нанесения заводского (серийного) номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование преобразователей не предусмотрено.


а) Преобразователи давления измерительные LD мод. LD30xA, M, D, H

б) Преобразователи давления измерительные
LD мод. LD400G

в) Преобразователи давления измерительные LD мод. LD400A, M, D, H
Место крепления
маркировочной
металлической таблички
с данными на
преобразователь и
заводским (серийным)
номером
г) Преобразователь давления измерительный LD мод. LD400L, LD30xL
Рисунок 1 - Общий вид преобразователей давления измерительных LD
smaf LD301
NovaSmarS/A
I A¥.Dr Art6nto Furtan Jf ' 1028 Se»taoanho-SP П
шьд zjCiricc Жячей"*:^»^*^ ___

Преобразователь давления 0/1 Ех to НС Т6...Т4 Ga/Gb X у С S Та S ^Й6‘С
;8В li = 93MA С1^5Нф '--*
. специальные условия X —_— Vjp^ I
Место нанесения заводского (серийного) номера
I
Рисунок 2 - Место нанесения заводского (серийного) номера
Таблица 6 - Комплектность преобразователей давления измерительных
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
LD301, LD302, LD303, LD400 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Допускается:
| ||
Метрологические характеристики приведены в таблице 2-3.
Таблица 2 - Диапазоны измерений
|
Наименование характеристики |
Код диапазона измерений |
Значение | |
|
Преобразователи избыточного давления | |||
|
Диапазоны измерений избыточного давления, кПа1^ |
LD301M, LD302М, LD303М, иП400М |
0 |
от -1 до 1 |
|
1 |
от -5 до 5 | ||
|
LD301M, ЬВ302М, ЬВЗОЗМ, LD400M, LD400G |
2 |
от -50 до 50 | |
|
3 |
от -100 до 250 | ||
|
4 |
от -100 до 2500 | ||
|
5 |
от -100 до 25000 | ||
|
LD301M, LD302М, LD303М, LD400M |
6 |
от -100 до 40000 | |
|
Преобразователи абсолютного давления | |||
|
Диапазоны измерений абсолютного давления, кПа1^ |
LD301А, 0П302Л, LD303А, LD400A |
2 |
от 0 до 50 |
|
3 |
от 0 до 250 | ||
|
4 |
от 0 до 2500 | ||
|
5 |
от 0 до 25000 | ||
|
6 |
от 0 до 40000 | ||
|
Преобразователи разности давлений | |||
|
Диапазоны измерений разности давлений, кПа1^ |
LD301D, LD302D, LD303D, LD400D |
0 |
от -1 до 1 |
|
1 |
от -5 до 5 | ||
|
2 |
от -50 до 50 | ||
|
3 |
от -250 до 250 | ||
|
4 |
от -2500 до 2500 | ||
|
Преобразователи разности давлений (высокое статическое давление) | |||
|
Диапазоны измерений разности давлений (высокое статическое давление), кПа1^ |
LD301H, LD302H, LD303H, LD400H |
2 |
от -50 до 50 |
|
3 |
от -250 до 250 | ||
|
4 |
от -2500 до 2500 | ||
|
5 |
от -25000 до 25000 | ||
|
Преобразователи разности давлений (измерение уровня) | |||
|
Диапазоны измерений разности давлений (при измерении уровня), кПа1^ |
LD301L, LD302L, LD303L, LD400L |
2 |
от -50 до 50 |
|
3 |
от -250 до 250 | ||
|
4 |
от -2500 до 2500 | ||
|
5 |
от -25000 до 25000 | ||
|
Примечание: 1) Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. | |||
Таблица 3 -
ы
|
Наименование характеристики |
Значение |
|
Преобразователи избыточного давления, разности давлений | |
Пределы допускаемой основной приведенной погрешности к ДИнастр1)3), %
Код диапазона измерений 1, 2, 3, 4, 5, 6
0,1ДИ2) < ДИнастр < ДИ: ± 0,075;
О,025ДИ < ДИнастр < О,1ДИ: ± (0,0375 + 0,00375ДИ/ДИнастр);
О,0085ДИ < ДИнастр < О,025ДИ: ± (О,0015+0.00465ДИ/ДИнастр)
Код диапазона измерений 0
О,2ДИ < ДИнастр < ДИ: ± 0,1;
О,05ДИ < ДИнастр < О,2ДИ: ± (0,025 + 0.015ДИ/ДИнастр)
Преобразователи абсолютного давления
Пределы допускаемой основной приведенной погрешности к ДИнастр1)3), %
Код диапазона измерений 2, 3, 4, 5, 6
Код диапазона измерений 0
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, % /20 °С3)
Код диапазона измерений 2, 3, 4, 5, 6
0,1ДИ2) < ДИнастр < ДИ: ± 0,1;
0,025ДИ < ДИнастр < 0,1ДИ: ± (0,05 + 0,005ДИ/ДИнастр);
0,0085ДИ < ДИнастр < 0,025ДИ: ± (0,01 + 0,006ДИ/ДИнастр)
± 0,1
0,2ДИ2) < ДИнастр < ДИ: ± (0,02% ДИ + 0,06% ДИнастр);
0,0085 ДИ < ДИнастр < 0,2 ДИ: ± ( 0,023% ДИ + 0,045% ДИнастр)
Код диапазона измерений 1
0,2 ДИ < ДИнастр < ДИ: ± (0,08% ДИ + 0,05% ДИнастр);
0,025 ДИ < ДИнастр < 0,2ДИ: ± (0,06% ДИ + 0,15% ДИнастр)
Код диапазона измерений О
0,2 ди < ДИнастр < ДИ: ± (0,15% ДИ + 0,05% ДИнастр);
0,05 ди < ДИнастр < 0,2 ДИ: ± (0,1% ди + 0,3% ДИнастр)
Вариация выходного сигнала, %
0,041у1
|
Наименование характеристики |
Значение |
|
Максимальное рабочее (статическое) давление, МПа 3) |
от 8 до 52 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления, % : Код диапазона измерений 2, 3, 4, 5, 6 Код диапазона измерений 1 Код диапазона измерений 0 Код диапазона измерений 2, 3, 4, 5 (мод. LD30хL, LD400L) |
± 0,033% ДИ4) ± 0,05% ДИ5) ± 0,1% ДИ6) ± 0,1% ДИ7) |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением напряжения питания % на 1 В |
± 0,005 |
|
Нормальные условия измерений:
|
от +21 до +25 до 80 от 84 до 106,7 |
|
Примечание:
| |
Таблица 4 - Технические характеристики_____
Наименование характеристики
Значение
Выходные сигналы:
- аналоговый сигнал постоянного электрического тока, мА
LD301A, LD301M, LD301D, LD301L, LD301H, LD400A,
LD400M, LD400G, LD400D, LD400L, LD400H
- цифровые сигналы
LD301A, LD301M, LD301D, LD301L, LD301H, LD400A, LD400M, LD400G, LD400D, LD400L, LD400H
от 4 до 20
HART
Foundation Fieldbus
LD302A, LD302M, LD302D, LD302L, LD302H
Profibus
LD303A, LD303M, LD303D, LD303L, LD303H
Параметры электропитания:
- диапазон напряжений питания постоянного тока, В LD301A, LD301M, LD301D, LD301L, LD301H
LD302A, LD302M, LD302D, LD302L, LD302H, LD303A,
LD303M, LD303D, LD303L, LD303H
LD400A, LD400M, LD400G, LD400D, LD400L, LD400H
от 12 до 45
от 9 до 32
от 12 до 55
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от -45 до +85 до 80 от 86 до 106,7 |
|
Габаритные размеры, мм, не более: - ширина^глубина^высота LD301A, LD301M, LD301D, LD301L2), LD301H, LD302A, LD302M, LD302D, LD302L2), LD302H, LD303A, LD303M, LD303D, LD303L2), LD303H, LD400A, LD400M, LD400D, LD400L2), LD400H |
100x114x200 |
|
LD400G |
72,5x125x190 |
|
Масса, кг, не более |
23,5 |
|
Маркировка взрывозащиты |
0/1Ех ia IIC Т6^Т4 Ga/Gb X 1Ex db IIC T6 Gb X OEx ia IIC T6 T4 Ga X |
|
Степень защиты от внешних влияющих воздействий |
IP66/IP68 |
|
Конкретное значение указано в паспорте на преобразователь. 2) Без учета элементов присоединения к технологическому процессу. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
34 |
|
Средняя наработка на отказ, ч |
300 000 |
