Сведения о средстве измерений: 93470-24 Комплекты мер калибровочные

Номер по Госреестру СИ: 93470-24
93470-24 Комплекты мер калибровочные
(КМК-36)

Назначение средства измерений:
Комплекты мер калибровочные КМК-36 (далее - комплекты меры) предназначены для хранения и передачи единиц комплексных коэффициентов передачи и отражения в волноводных трактах с размерами поперечных сечений 3,6х1,8 мм в соответствии с Государственной поверочной схемой для средств измерений для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц, утвержденной приказом Росстандарта от 05.08.2024 № 1796, и применяются в качестве рабочих эталонов для испытаний, калибровки, градуировки (коррекции результатов измерений) и поверки анализаторов цепей скалярных и векторных.

сертификация программного обеспечения
Внешний вид. Комплекты мер калибровочные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекты мер калибровочные
Рисунок № 1

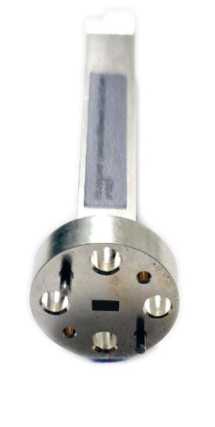

Внешний вид. Комплекты мер калибровочные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекты мер калибровочные
Рисунок № 2
Внешний вид. Комплекты мер калибровочные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплекты мер калибровочные
Рисунок № 3

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства - 10.10.2029
Номер записи - 195264
ID в реестре СИ - 1420425
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Комплекты мер калибровочные (КМК-36)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87615-22
12.12.2027
Аттенюаторы фиксированные, Д2-2М-ХХ
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
88617-23
30.03.2028
Ваттметры поглощаемой мощности, PLNR-18
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
91148-24
29.01.2029
Модули расширения частотного диапазона, 3643NA-PL
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
92422-24
21.06.2029
Ваттметры поглощаемой мощности, PLNR-WG
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
93470-24
10.10.2029
Комплекты мер калибровочные, КМК-36
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год

Кто поверяет Комплекты мер калибровочные (КМК-36)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
(RA.RU.310690)
  • -
  • 1 1 0 0 1 1 0

    Стоимость поверки Комплекты мер калибровочные (КМК-36)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку фотохимическим методом для последующего крепления на футляре комплекта мер и типографским способом на титульные листы эксплуатационной документации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в части 4 «Порядок работы» ПЛНР.713177.039 РЭ «Комплекты мер калибровочные КМК-36. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 5 августа 2024 г. № 1796 «Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц»;

    ПЛНР.713177.039 КМК-36».

    ТУ «Технические

    условия. Комплекты

    мер калибровочные

    Правообладатель

    Общество с

    (ООО «ПЛАНАР-ЦЕНТР») ИНН 7734734752

    Юридический адрес: 111250, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. Красноказарменная, д. 14А, к. 5, кв. 281

    Телефон (факс): +7 (495) 923-13-18, E-mail: info@plnr.pro

    ограниченной

    ответственностью

    «ПЛАНАР-ЦЕНТР»

    Изготовитель

    Общество с ограниченной ответственностью    «ПЛАНАР-ЦЕНТР»
    (ООО «ПЛАНАР-ЦЕНТР»)
    ИНН 7734734752
    Юридический адрес: 111250, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. Красноказарменная, д. 14А, к. 5, кв. 281
    Адрес места осуществления деятельности: 111250, г. Москва, Красноказарменная ул, д. 14А, к. 5, кв. 281
    Телефон (факс): +7 (495) 923-13-18, E-mail: info@plnr.pro

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
    Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
    Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

    Правообладатель

    Общество с
    (ООО «ПЛАНАР-ЦЕНТР») ИНН 7734734752
    Юридический адрес: 111250, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. Красноказарменная, д. 14А, к. 5, кв. 281
    Телефон (факс): +7 (495) 923-13-18, E-mail: info@plnr.pro
    ограниченной
    ответственностью
    «ПЛАНАР-ЦЕНТР»

    Конструктивно комплекты мер состоят из мер коэффициента отражения короткозамкнутых, мер коэффициента отражения согласованных, отрезка волноводного, перехода волноводного и перехода волноводного измерительного.

    Принцип действия волноводных мер основан на нормированном отражении части энергии падающей волны и поглощении остальной ее части, в результате чего в волноводном тракте создается стоячая волна с фиксированным значением КСВН, определяемым номинальным значением меры.

    Нагрузки представляют собой однородный отрезок волновода, нагруженный на отражающий (для нагрузок короткозамкнутых и холостого хода) или поглощающий элемент (для нагрузок согласованных). Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 3,6х1,8 мм, имеющего стандартный круглый фланец для подключения к тракту.

    Нагрузка короткозамкнутая представляет собой плоскую пластину в виде фланца, покрытого серебром. Нагрузка холостого хода при однопортовой калибровке реализуется совмещением волноводного отрезка и нагрузки короткозамкнутой. В качестве поглощающего элемента нагрузок согласованных использован объёмный поглотитель в виде поглощающего клина из материала ПМ-2Н.

    Принцип работы переходов измерительных, основан на частичном (нормированном) поглощении проходящей СВЧ мощности. Значения ослабления и фазы коэффициента передачи переходов определяются параметрами гальванического покрытия и длинами однородных участков волновода.

    Общий вид комплекта мер, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр меры, наносится на информационную табличку фотохимическим методом или гравированием, размещаемую на корпусе. Все элементы комплекта являются неразборными и не пломбируются.

    Внешний вид. Комплекты мер калибровочные (КМК-36), http://oei-analitika.ru

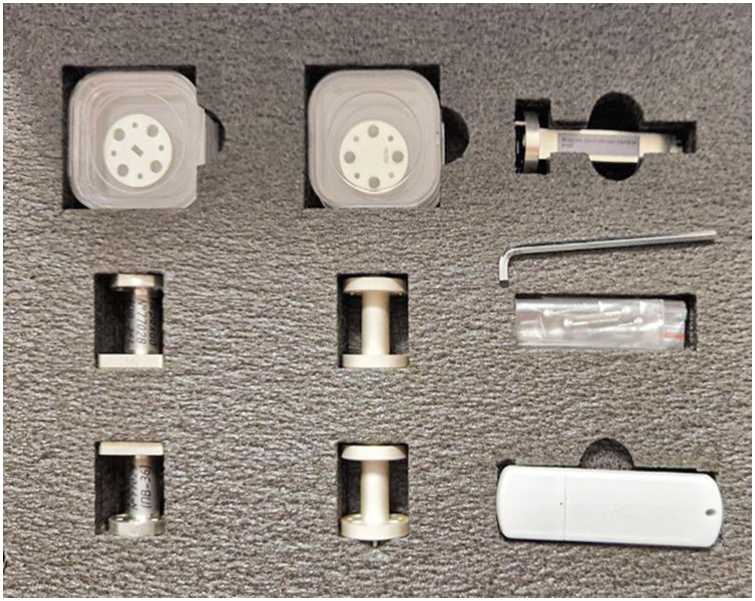

    Рисунок 1 - Внешний вид комплекта мер калибровочных КМК-36 в футляре

    Внешний вид. Комплекты мер калибровочные (КМК-36), http://oei-analitika.ru

    Место наклейки

    знака поверки

    Место нанесения

    заводского номера

    Внешний вид. Комплекты мер калибровочные (КМК-36), http://oei-analitika.ru

    Место наклейки

    знака утверждения

    типа

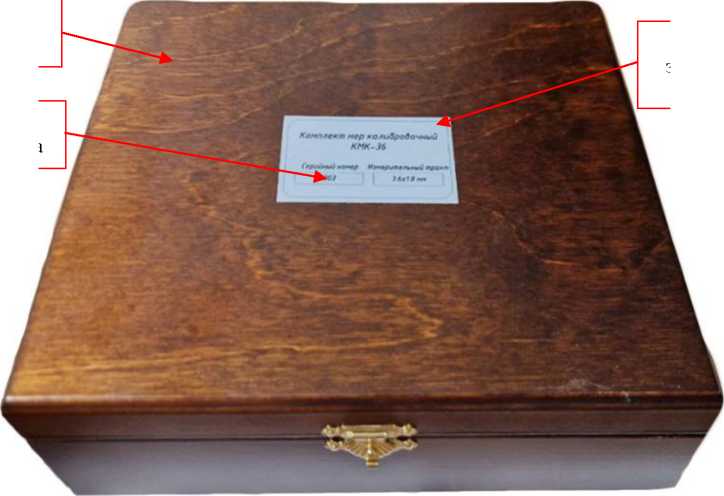

    Рисунок 2 - Общий вид футляра


    Таблица 3 -

    п/п

    Наименование

    Обозначение

    Количество,

    шт.

    1

    Мера коэффициента отражения короткозамкнутая

    НКЗ-36

    1

    2

    Мера коэффициента отражения согласованная

    НС-36

    1

    3

    Отрезок волноводный

    ОВ-36

    1

    4

    Переход волноводный 1)

    -

    2

    5

    Переход волноводный измерительный 2)

    -

    2

    таблицы 3

    п/п

    Наименование

    Обозначение

    Количество,

    шт.

    6

    USB flesh накопитель

    -

    1

    7

    Винт

    «М3х10»

    8

    8

    Винт

    «4-40UNC»

    4

    9

    Руководство по эксплуатации

    ПЛНР.713177.039РЭ

    1

    10

    Паспорт

    ПЛНР.713177.039ПС

    1

    • 1) - С тракта WR-15 на тракт сечением 3,6/1,8 мм, поставляется по отдельному заказу;

    • 2) - С тракта сечением 3,6^ 1,8 мм (чертеж №24 по ГОСТ 13317) на тракт сечением 3,6х 1,8 мм (чертеж №27 по ГОСТ 13317)) поставляется по отдельному заказу.


    Таблица 1 -

    комплекта

    Наименование характеристики

    Значение характеристики

    Диапазон рабочих частот, ГГ ц

    от 53,57 до 78,33

    Модуль коэффициента отражения нагрузок короткозамкнутых и холостого хода, не менее

    0,97

    Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазоне рабочих частот

    ± 0,025

    Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения нагрузок короткозамкнутых и холостого хода, градусы

    ± 1,5

    Модуль коэффициента отражения нагрузок согласованных, не более

    0,07

    Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения нагрузок согласованных в диапазоне рабочих частот

    ± 0,003

    Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения нагрузок согласованных в диапазоне рабочих частот, градусы

    ± [57•arcsin(ЛГ/|Г|)]*

    * где ЛГ - пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения;

    |Г| - модуль коэффициента отражения нагрузки согласованной

    Таблица 2 - Технические

    Тип волноводных фланцев по ГОСТ 13317-89

    3,6х1,8

    Масса, кг, не более

    1

    Габаритные размеры (длина х высота х ширина), мм, не более

    230x180x60

    Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре +25 °С, % атмосферное давление, кПа

    от + 15 до + 25 до 80 от 84,0 до 106,7
