Сведения о средстве измерений: 93456-24 Системы измерений длительности соединений

Номер по Госреестру СИ: 93456-24
93456-24 Системы измерений длительности соединений
(Протей-imSwitch5)

Назначение средства измерений:
Системы измерений длительности соединений Протей-imSwitch5 (далее - СИДС) предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

сертификация программного обеспечения
Внешний вид. Системы измерений длительности соединений, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений длительности соединений
Рисунок № 1
Внешний вид. Системы измерений длительности соединений, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерений длительности соединений
Рисунок № 2
Внешний вид. Системы измерений длительности соединений, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы измерений длительности соединений
Рисунок № 3

Общие сведения

Дата публикации - 16.10.2024
Срок свидетельства - 14.10.2029
Номер записи - 195273
ID в реестре СИ - 1420480
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-технический центр ПРОТЕЙ"
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2425 от 2024.10.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы измерений длительности соединений (Протей-imSwitch5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-технический центр ПРОТЕЙ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93456-24
14.10.2029
Системы измерений длительности соединений, Протей-imSwitch5
Общество с ограниченной ответственностью "Научно-технический центр ПРОТЕЙ" (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет два варианта предварительных фильтров:

  • выборка по годам или за все время формирования БД, начиная с 2010 года
  • по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Бесплатный

Кто поверяет Системы измерений длительности соединений (Протей-imSwitch5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы измерений длительности соединений (Протей-imSwitch5)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение встроенное, версии 4.2, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Protei.MKD

Номер версии ПО

4.2

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора

-

Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.


Знак утверждения типа

Знак утверждения типа

наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИДС, типографским способом или в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методы измерений» документа «Системы измерений длительности соединений Протей-imSwitch5. Руководство по эксплуатации 5295-003-54213703-2024РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ПАМР.465235.005ТУ «Городская автоматическая телефонная станция «Протей-imSwitch5». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Научно-технический центр ПРОТЕЙ» (ООО «НТЦ ПРОТЕЙ»)

ИНН: 7825483961

Юридический адрес: 197183, г. Санкт-Петербург, Липовая ал., д. 9, лит. А, помещ. 21Н, ком. 523

Изготовитель

Общество с ограниченной ответственностью «Научно-технический центр ПРОТЕЙ» (ООО «НТЦ ПРОТЕЙ»)
ИНН: 7825483961
Юридический адрес: 197183, г. Санкт-Петербург, Липовая ал., д. 9, лит. А, помещ. 21Н, ком. 523
Адрес места осуществления деятельности: 194044, г. Санкт-Петербург, Большой Сампсониевский пр-кт, д. 60, лит. А
Телефон: +7 (812) 449-47-27
Web-сайт: https://protei.ru/
E-mail: sales@protei.ru

Испытательный центр

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ»)
Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, помещ. 14Н, оф. А
Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217
Web-сайт: http://www.sotsbi.ru
E-mail: info@sotsbi.ru

Правообладатель

Общество с ограниченной ответственностью «Научно-технический центр ПРОТЕЙ» (ООО «НТЦ ПРОТЕЙ»)
ИНН: 7825483961
Юридический адрес: 197183, г. Санкт-Петербург, Липовая ал., д. 9, лит. А, помещ. 21Н, ком. 523

К настоящему типу средств измерений относятся Системы измерений длительности соединений Протей-imSwitch5, которые являются виртуальной (функциональной) системой измерений длительности телефонных соединений, входящей в состав городской автоматической телефонной станции     «Протей-imSwitch5»,     производства

ООО «НТЦ ПРОТЕЙ», г. Санкт-Петербург, предназначенной для применения на сети связи общего пользования в качестве транзитного, оконечного-транзитного, оконечного узла связи, выполняющего функции городской автоматической телефонной станции, с использованием технологий коммутации пакетов информации, с возможностью использования оборудования в составе территориально-распределенных узлов связи, с реализацией протоколов ОКС №7 (MTP, ISUP-R), 2ВСК, SIP, Н.323, Н.248, SIGТRАN.

Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения исходных данных для тарификации, содержащих время начала и длительность телефонного соединения. Исходные данные для тарификации выводятся в виде учетного файла (CDR-файла), в котором фиксируются номера вызываемого и вызывающего абонента, время начала и длительность телефонного соединения. Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов.

СИДС выполняет следующие функции: измерение длительности телефонных соединений; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование с измерительными функциями, реализованное на оборудовании городской автоматической телефонной станции «Протей-imSwitch5», выполнено в виде плат, установленных в кассету. Кассета для установки плат представляет собой контейнер с набором слотов. Доступ к платам можно получить только открыв крышку кассеты. Кассеты с платами и другие компоненты размещаются в телекоммуникационном шкафу 19" или стойке, двери которых блокируются от несанкционированного доступа замком. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стойке, места доступа к платам и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки устройств хранения и серверов, обеспечивая ограничение несанкционированного доступа к устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.

Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, наносятся на заднюю стенку корпуса оборудования в форме наклейки, содержащей серийный номер в цифровом формате.

Внешний вид оборудования и место нанесения серийного номера, возможные места блокировки и пломбировки представлены на рисунках 1, 2.

Внешний вид. Системы измерений длительности соединений (Протей-imSwitch5), http://oei-analitika.ru

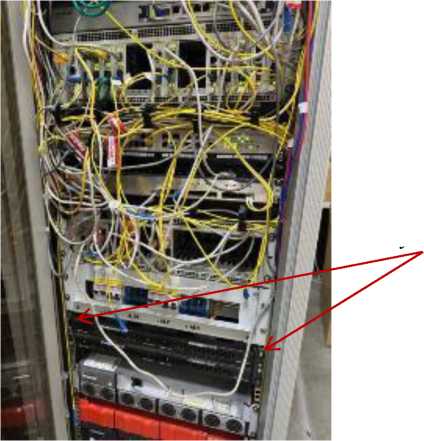

Возможное место установки пломб

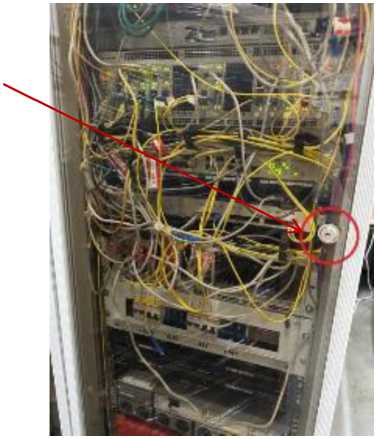

Место блокировки от несанкционированного доступа

Рисунок 1 - Внешний вид стойки с установленным

Внешний вид. Системы измерений длительности соединений (Протей-imSwitch5), http://oei-analitika.ru

оборудованием

Внешний вид. Системы измерений длительности соединений (Протей-imSwitch5), http://oei-analitika.ru

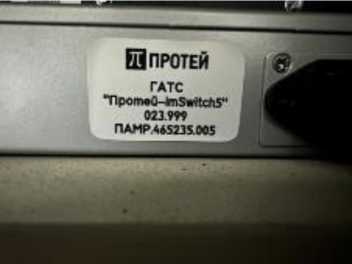

Рисунок 2 - Место нанесения серийного номера


Таблица 3 -

Наименование

Обозначение

Количество

СИДС в составе оборудования

-

1 шт.

Руководство по эксплуатации

5295-003-54213703-2024РЭ

1 экз.


Таблица 2 -

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с, с

±1

Вероятность неправильного представления исходных данных для тарификации, не более

0,0001
