Номер по Госреестру СИ: 93468-24
93468-24 Приемники измерительные
(Akmetech AT3943B)
Назначение средства измерений:
Приемники измерительные Akmetech AT3943B предназначены для измерений частоты и уровня мощности радиотехнических сигналов.

Внешний вид.
Приемники измерительные
Рисунок № 1

Внешний вид.
Приемники измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение «FW 3943B» предназначено для управления режимами работы приемников измерительных Akmetech AT3943B, обработки измерительных сигналов, управления работой приемников в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW 3943B» предназначено только для работы с приемниками измерительными Akmetech AT3943B и не может быть использовано отдельно от измерительно-вычислительной платформы этих приемников.
метрологически значимой выходу метрологических за пределы допускаемых
Программное обеспечение реализовано без выделения части. Влияние программного обеспечения не приводит к характеристик приемников измерительных Akmetech AT3943B значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения (ПО)
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW 3943B |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0.13 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приемников измерительных Akmetech AT3943B в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» руководства по эксплуатации МТЛБ.411168.004 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении
государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
МТЛБ.411168.004 ТУ «Приемник измерительный Akmetech АТ3943В. Технические условия».
ПравообладательАкционерное общество «Акметрон» (АО «Акметрон»)
ИНН 7723827170
Юридический адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон: +7 (495) 252-00-96
Web-сайт: http://www.akmetron.ru
E-mail: info@akmetron.ru
Изготовитель
Акционерное общество «Акметрон» (АО «Акметрон» )ИНН 7723827170
Адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон: +7 (495) 252-00-96
Web-сайт: http://www.akmetron.ru
E-mail: info@akmetron.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Акционерное общество «Акметрон» (АО «Акметрон»)ИНН 7723827170
Юридический адрес: 109544, г. Москва, вн. тер. г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Телефон: +7 (495) 252-00-96
Web-сайт: http://www.akmetron.ru
E-mail: info@akmetron.ru
Приемники измерительные Akmetech AT3943B конструктивно выполнены в виде портативного моноблочного прибора, объединяющего в своем составе входной тракт, преселектор, смеситель, тракт промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП) и индикатор.
Принцип действия приемников измерительных Akmetech AT3943B основан на методе последовательного анализа сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе частот. Приемники измерительные Akmetech AT3943B построены по супергетеродинному принципу с измерениями на промежуточной частоте. В результате обработки сигнала, а также в соответствии с настройками приемника выделяется часть сигнала, предназначенная для отображения на экране. Предусмотрены следующие режимы сканирования приемника: на фиксированной частоте, панорамное, горизонтальное, частотное, по списку. Режимы отображения спектра на экране приемника: перезапись, усреднение, накопление максимума, накопление минимума.
Режимы демодуляции сигналов: амплитудная модуляция (АМ), частотная модуляция (ЧМ), фазовая модуляция (ФМ), импульсная модуляция (ИМ), верхняя боковая полоса (USB), нижняя боковая полоса (LSB), независимые боковые полосы (ISB), непрерывная генерация (CW), квадратурная модуляция (IQ).
AT3943B обеспечивают управление всеми вручную с помощью органов управления от внешнего компьютера с применением
Приемники измерительные Akmetech режимами работы и характеристиками как на сенсорном дисплее, так и дистанционно интерфейсов LAN или Micro USB.
На боковой панели приемников измерительных Akmetech AT3943B расположены функциональная кнопка включения/выключения, интерфейсы подключения адаптера питания, дистанционного управления интерфейсов LAN и Micro USB, подключения накопителей USB и SD карт, подключения наушников. На верхней панели расположены радиочастотный вход, вход опорного сигнала 10 МГц, вход внешней синхронизации, выход сигнала промежуточной частоты 140 МГц, интерфейс для подключения внешней антенны глобальной навигационной спутниковой системы, интерфейс для связи приемника с внешними устройствами (антеннами).
Опционально приемники измерительные Akmetech AT3943B обеспечивают следующие функции:
3943B-001 - программно реализованный режим панорамного сканирования;
3943В-002 - программно реализованный режим горизонтального сканирования;
3943B-003 - расчет напряженности электромагнитного поля, по измеренным значениям уровня мощности входного сигнала;
3943В-004 - программно реализованный режим восстановления видео,
восстановление изображения сигнала утечки видео от HDMI-разъема компьютера;
3943B-005 - запись спектра радиотехнических сигналов, I/Q данных и аудиофайлов во внутреннюю память приемника или на SD карту, с возможностью дальнейшего воспроизведения записанного спектра сигналов;
3943В-006 - режим карты;
3943В-007 - режим поддержки навигационных систем GPS и Beidou;
3943В-008 - режим поддержки записи на SD карту;
3943В-021 - программно реализованный режим цифрового мониторинга внутренней связи, мониторинг цифровых сигналов следующих типов протоколов: TETRA, DMR, PDT, dPMR, NXDN, IDEN, DSTAR, P25, C4FM.
Нанесение знака поверки на средство измерений не предусмотрено.

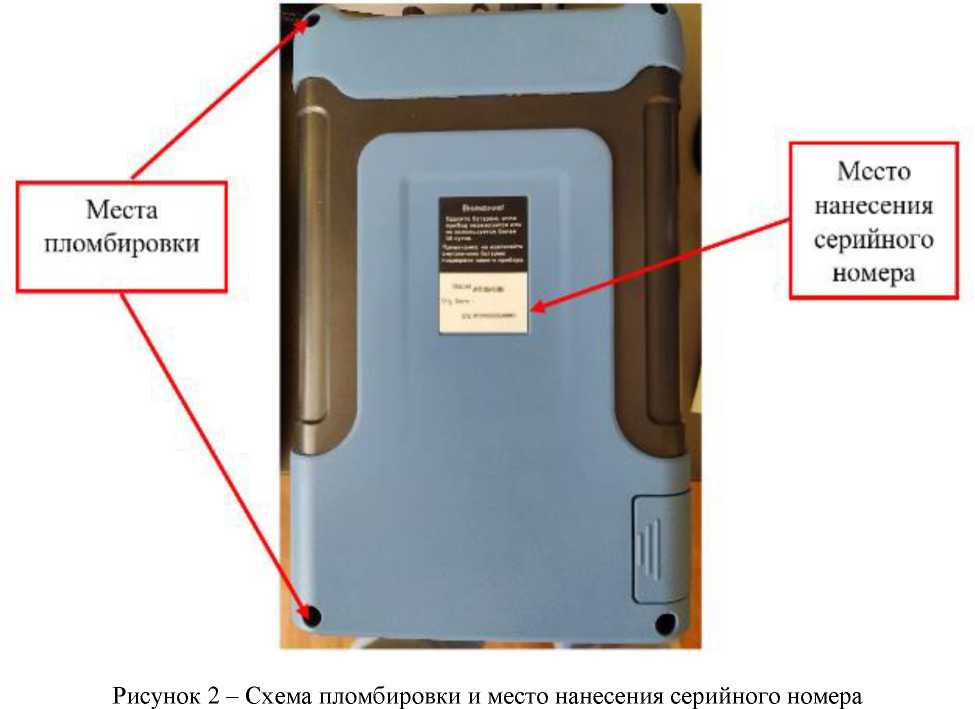

Серийный номер в виде цифрового обозначения, имеющего формат четырнадцатизначного цифрового номера, наносится методом наклейки на заднюю панель в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа приемники измерительные Akmetech AT3943B имеют защитную наклейку, закрывающую головку винта крепления корпуса.

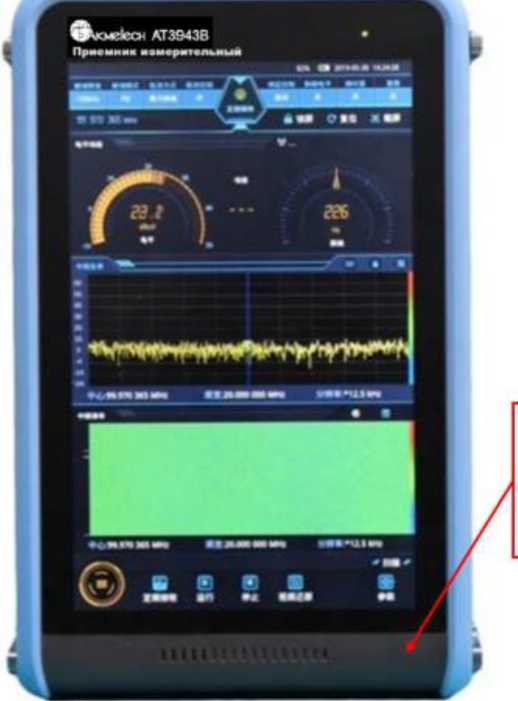

Общий вид приемников измерительных Akmetech AT3943B представлен на рисунках 1 и 2.
Место нанесения знака утверждения тиа
Рисунок 1 - Общий
вид средства измерений

Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Приемник измерительный |
Akmetech AT3943B |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Элемент питания для автономной работы (аккумуляторная батарея) |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Кабель Ethernet |
- |
1 шт. |
|
Подставка |
- |
1 шт. |
|
Ремешок для рук |
- |
1 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Транспортная упаковка |
- |
1 шт. |
|
Руководство по эксплуатации |
МТЛБ.411168.004 РЭ |
1 экз. |
|
Формуляр |
МТЛБ.411168.004 ФО |
1 экз. |
|
Паспорт |
МТЛБ.411168.004 ПС |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц |
от 9^103 до 8^109 |
|
Диапазон частот входного аттенюатора, Гц |
от 2,5^107 до 3,59^109 |
|
Диапазон установки полосы обзора, SPAN, Гц |
от 1^103 до 2^107 с шагом 1, 2, 5 |
|
Полоса пропускания спектра ПЧ, RBW, Гц |
от 0,625 до 2^106 |
|
Пределы допускаемой абсолютной погрешности |
2•10-6•Fизм + 10-3^SPAN + |
|
измерений частоты в диапазоне частот с помощью маркеров, в зависимости от установленной полосы обзора SPAN, полосы пропускания RBW и измеряемой частоты Fизм, Гц |
0,1-RBW + 2 |
|
Полосы пропускания (демодуляции), Гц |
100; 150; 300; 600; 1^103; 1,5^103; 2,1^103; 2,4^103; 2,7^103; 3,1^103; 4^103; 4,8^103; 6^103; 9^103; 12^103; 1,5^104; 3^104; 5^104; 1,2^105; 1,5^105; 2,5^105; 3^105; 5^105; 8^105; 1^106; 1,25^106; 1,5^106; 2^106; 5^106; 8^106; 1^107; 1^107; 1,25^107; |
|
1,5^107; 2^107 | |
|
Диапазон измеряемого уровня мощности входного |
от среднего уровня собственных |
|
сигнала, дБ (1 мВт) |
шумов до максимального уровня |
|
Максимальный уровень мощности входного сигнала, в зависимости от состояния входного аттенюатора, в диапазоне частот, дБ (1 мВт): - аттенюатор включен (режим низкого искажения): | |
|
- от 25 до 3599 МГц |
3 |
|
- аттенюатор выключен (режим низкого шума): | |
|
- от 9 кГц до 24,99 МГц включ. |
-13 |
|
- от 25 МГц до 8 ГГц |
-24 |
|
Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в зависимости от состояния входного аттенюатора, в диапазоне частот, дБ (1 мВт), не более: - аттенюатор включен (режим низкого искажения): | |
|
- от 25 до 3599 МГц. |
-130 |
|
- аттенюатор выключен (режим низкого шума): | |
|
- 9 до 100 кГц включ. |
-125 |
|
- св. 100 кГц до 1 МГц включ. |
-151 |
|
- св. 1 до 80 МГц включ. |
-155 |
|
- св. 80 МГц до 1,5 ГГц включ. |
-160 |
|
- св. 1,5 до 3,6 ГГц включ. |
-156 |
|
- св. 3,6 до 5,8 ГГц включ. |
-158 |
|
- св. 5,8 до 7,5 ГГц включ. |
-156 |
|
- св. 7,5 до 8 ГГц |
-153 |
таблицы 2
|
1 |
2 |
|
Пределы допускаемой погрешности измерений | |
|
уровня мощности входного сигнала в диапазоне | |
|
частот от 50 кГц до 8 ГГц (при отношении | |
|
сигнал/шум не менее 16 дБ), в диапазоне температур окружающей среды, дБ: | |
|
±1,5 ±3,0 |
|
- от +35 до +50 °С | |
|
Уровень фазовых шумов, относительно несущей в | |
|
полосе пропускания 1 Гц, на несущих частотах и при отстройках, дБ, не более: - несущая частота 11 МГц: | |
|
- отстройка 10 кГц |
-115 |
|
- отстройка 100 кГц - несущая частота 21 МГц: |
-117 |
|
- отстройка 10 кГц |
-115 |
|
- отстройка 100 кГц - несущая частота 500 МГц: |
-117 |
|
- отстройка 10 кГц |
-95 |
|
- отстройка 100 кГц - несущая частота 3,4 ГГц: |
-95 |
|
- отстройка 10 кГц |
-92 |
|
- отстройка 100 кГц - несущая частота 7,499 ГГц: |
-92 |
|
- отстройка 10 кГц |
-92 |
|
- отстройка 100 кГц - несущая частота 8 ГГц: |
-92 |
|
- отстройка 10 кГц |
-92 |
|
- отстройка 100 кГц |
-92 |
|
Коэффициент шума на частоте настройки, дБ, не более: | |
|
- 100 кГц |
20,0 |
|
- 1 МГц |
16,5 |
|
- 11 МГц |
16,5 |
|
- 19 МГц |
17,0 |
|
- 50 МГц |
9,5 |
|
- 140 МГц |
9,5 |
|
- 430 МГц |
10,5 |
|
- 1,1 ГГц |
10,0 |
|
- 1,5 ГГц |
10,0 |
|
- 3,4 ГГц |
14,5 |
|
- 5,5 ГГц |
13,0 |
|
- 7,499 ГГц |
16,0 |
|
- 8 ГГц |
18,5 |
таблицы 2
|
1 |
2 |
|
Относительный уровень интермодуляционных искажений 3-го порядка IP3*, дБ (1 мВт), не менее: - аттенюатор выключен (режим низкого шума): - от 9 кГц до 24,99 МГц включ. |
18,0 |
|
- от 25 до 650 МГц включ. |
-10,0 |
|
- от 650 МГц до 2,49 ГГц включ. |
-11,5 |
|
- от 2,5 до 4,69 ГГц включ. |
-8,0 |
|
- от 4,7 до 8 ГГц включ. |
-6,0 |
|
- аттенюатор включен (режим низкого искажения): - от 25 до 3599 МГц включ. |
15 |
|
*Примечание: 1Рз= (-•Lbx - Иимз)/-, где Lbx - уровень входного сигнала, дБ (1 мВт) | |
|
Уровень подавления зеркальной частоты (2 ПЧ), в диапазоне частот, дБ, не менее: - от 25 МГц до 3,6 ГГц включ. |
60 |
|
- св. 3,6 до 8 ГГц |
70 |
|
Уровень подавления промежуточной частоты, в диапазоне частот, дБ, не менее: - от 25 МГц до 3,6 ГГц включ. |
80 |
|
- св. 3,6 до 8 ГГц |
90 |
|
КСВН радиочастотного входа, при включенном входном аттенюаторе, в диапазоне частот, не более: - от 50 кГц до 5,8 ГГц включ. |
2,5 |
|
- св. 5,8 до 8 ГГц |
4,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
183 X 290 X 70 |
|
Масса, кг, не более |
3,5 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 от 30 до 90 |
|
Условия хранения и транспортирования:
|
от -40 до +70 90 |
