Сведения о средстве измерений: 93474-24 Частотомеры универсальные

Номер по Госреестру СИ: 93474-24
93474-24 Частотомеры универсальные
(СNТ-100)

Назначение средства измерений:
Частотомеры универсальные серии CNT-100 (далее - частотомеры) предназначены периода, отношения частот, длительности временных интервалов, для измерения: частоты, длительности импульсов, длительности фронта и среза импульсов, фазового сдвига между сигналами, коэффициента заполнения импульсов, счета импульсов, анализа различных видов модуляции.

сертификация программного обеспечения
Внешний вид. Частотомеры универсальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Частотомеры универсальные
Рисунок № 1
Внешний вид. Частотомеры универсальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Частотомеры универсальные
Рисунок № 2
Внешний вид. Частотомеры универсальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Частотомеры универсальные
Рисунок № 3
Внешний вид. Частотомеры универсальные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Частотомеры универсальные
Рисунок № 4

Общие сведения

Дата публикации - 16.10.2024
Срок свидетельства - 15.10.2029
Номер записи - 195286
ID в реестре СИ - 1420515
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "PENDULUM INSTRUMENTS SP. Z O.O."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2442 от 2024.10.15 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Частотомеры универсальные (СNТ-100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "PENDULUM INSTRUMENTS SP. Z O.O."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93474-24
15.10.2029
Частотомеры универсальные, СNТ-100
"PENDULUM INSTRUMENTS SP. Z O.O." (ПОЛЬША )
ОТ
МП
1 год

Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.

На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.

На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.

Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.

Бесплатный

Кто поверяет Частотомеры универсальные (СNТ-100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • CNT-102
  • 1 1 0 1 0 0 0 0

    Стоимость поверки Частотомеры универсальные (СNТ-100)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) частотомеров записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

    «средний» в соответствии

    Уровень защиты программного обеспечения с Р 50.2.077-2014.

    Таблица 2 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Firmware

    Номер версии (идентификационный номер ПО)

    не ниже 1.2.01


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Порядок работы» руководства по эксплуатации


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;

    Стандарт предприятия. Частотомеры универсальные серии CNT-100.

    Правообладатель

    «PENDULUM INSTRUMENTS SP. Z O.O.», Польша Адрес: ul. Lotnicza 37, 80-297 Banino, Poland Тел./факс: +48 (58) 681 89 01 / +48 (58) 684 86 49

    Web-сайт: https://pendulum.se

    Изготовитель

    «PENDULUM INSTRUMENTS SP. Z O.O.», Польша Адрес: ul. Lotnicza 37, 80-297 Banino, Poland Тел./факс: +48 (58) 681 89 01 / +48 (58) 684 86 49

    Web-сайт: https://pendulum.se

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

    Адрес: 111141, г. Москва, ул. Плеханова, д. 15А

    Телефон: +7(495) 777-55-91

    Факс: +7(495) 640-30-23

    Web-сайт: http://www.prist.ru

    E-mail: prist@prist.ru


    Правообладатель

    «PENDULUM INSTRUMENTS SP. Z O.O.», Польша Адрес: ul. Lotnicza 37, 80-297 Banino, Poland Тел./факс: +48 (58) 681 89 01 / +48 (58) 684 86 49

    Web-сайт: https://pendulum.se

    Конструктивно частотомеры выполнены в виде компактного моноблока настольного исполнения, на передней панели которого расположены органы управления, входные разъемы и цветной сенсорный жидкокристаллический (ЖК) дисплей.

    На задней панели частотомеров расположены: разъем шнура сетевого питания, выход опорного генератора, входы внешнего запуска и внешнего опорного генератора, измерительные входа (опция), разъёмы интерфейсов LAN и USB.

    Частотомеры построены на сверхбольших интегральных микросхемах по технологии ПЛИС. Принцип действия частотомеров основан на измерении количества поступающих на вход счетного блока стробирующих импульсов, синхронизированных с входным сигналом, в течение определённого интервала времени. задается методом подсчета стробирующих импульсов, опорной частоты. После завершения всех измерений, вычисляет результат измерений и выводит информацию отвечает за функции управления, измерения, контроля точности и математическую обработку.

    Интервал времени измерения сформированных генератором микроконтроллер частотомера на дисплей. Микроконтроллер

    Частотомеры универсальные серии СNТ-100 имеют модификации: CNT-102, СNТ-104S, которые отличаются числом измерительных входов. Модификация CNT-102 имеет два измерительных входа, модификация CNT-104S - четыре измерительных входа.

    Частотомеры могут комплектоваться встраиваемыми опциями (таблица 1), предназначенными для расширения частотного диапазона (опции ВЧ измерительного входа), а также имеют возможность установки различных типов термостатированных генераторов опорной частоты.

    Таблица 1 - Список опций

    Опции

    Опция 10

    Аппаратная опция, дополнительный вход C. Расширение частотного диапазона до 3 ГГц.

    Опция 110

    Аппаратная опция, дополнительный вход C. Расширение частотного диапазона до 10 ГГц.

    Опция 110/15

    Программная опция расширения частотного диапазона с 10 ГГц до 15 ГГц.

    Опция 110/20

    Программная опция расширения частотного диапазона с 15 ГГц до 20 ГГц.

    Опция 110/24

    Программная опция расширения частотного диапазона с 20 ГГц до 24 ГГц.

    Опция 11А

    Вариант исполнения прибора с входными гнездами A, B, D, E на задней панели прибора, перенос с передней панели.

    Опция 11C

    Вариант исполнения прибора с ВЧ входом С на задней панели прибора, перенос с передней панели.

    Опция 30

    Аппаратная опция, внутренний термостатированный кварцевый опорный генератор (ОГ/OCXO). Предел допускаемого относительного дрейфа частоты ОГ составляет ±5^10-8 (за 1 год).

    Опция 40

    Аппаратная опция, внутренний термостатированный кварцевый опорный генератор (ОГ/OCXO). Предел допускаемого относительного дрейфа частоты ОГ составляет ±1,5^10-8 (за 1 год).

    Опция 132

    Программная опция, управляемого импульсного выхода (на задней панели). Период следования импульсов: 10 нс . _ 2 с. Диапазон установки длительности положительного импульса: 4 нс . 2 с (отрицательный импульс от 6 нс).

    Опция 151

    Программная опция измерения ошибки временного интервала (TIE).

    Опция 22/90

    Комплект монтажа в 19-дюймовую стойку одного прибора.

    Опция 22/05

    Комплект монтажа в 19-дюймовую стойку двух приборов.

    Опция 27H

    Пластиковый жесткий кейс для транспортировки частотомера.

    Опция 27

    Мягкая сумка для переноски частотомера.

    Корпус частотомера позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

    Для предотвращения несанкционированного доступа предусмотрена пломбировка винта крепления на задней панели частотомера. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

    Серийный номер, идентифицирующий каждый экземпляр частотомера, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

    Общий вид частотомеров, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 3.

    Цвет корпуса частотомеров может отличаться от представленных на рисунках 1 - 3.

    Multi-Channel Frequency А, В

    Внешний вид. Частотомеры универсальные (СNТ-100), http://oei-analitika.ru

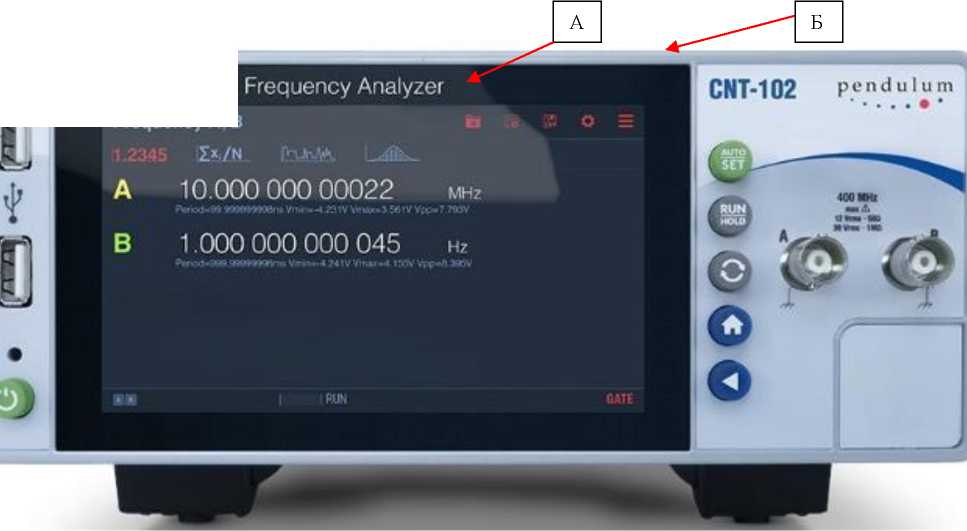

    Рисунок 1 - Внешний вид передней панели частотомеров CNT-102 с местом нанесения знака утверждения типа (А) и знака поверки (Б)

    Внешний вид. Частотомеры универсальные (СNТ-100), http://oei-analitika.ru

    Multi Channel Frequency Analyzer

    Frequency A. B, C, О

    А

    Внешний вид. Частотомеры универсальные (СNТ-100), http://oei-analitika.ru

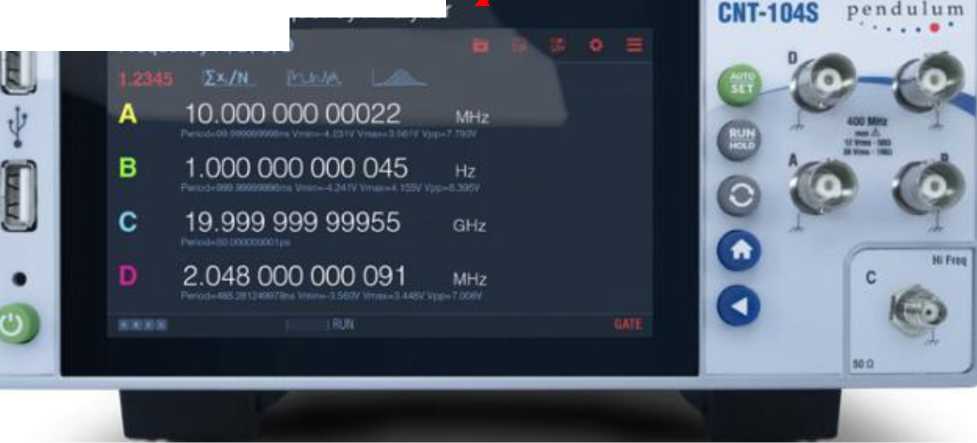

    Рисунок 2 - Внешний вид передней панели частотомера CNT-104S с местом нанесения знака утверждения типа (А) и знака поверки (Б)

    Внешний вид. Частотомеры универсальные (СNТ-100), http://oei-analitika.ru

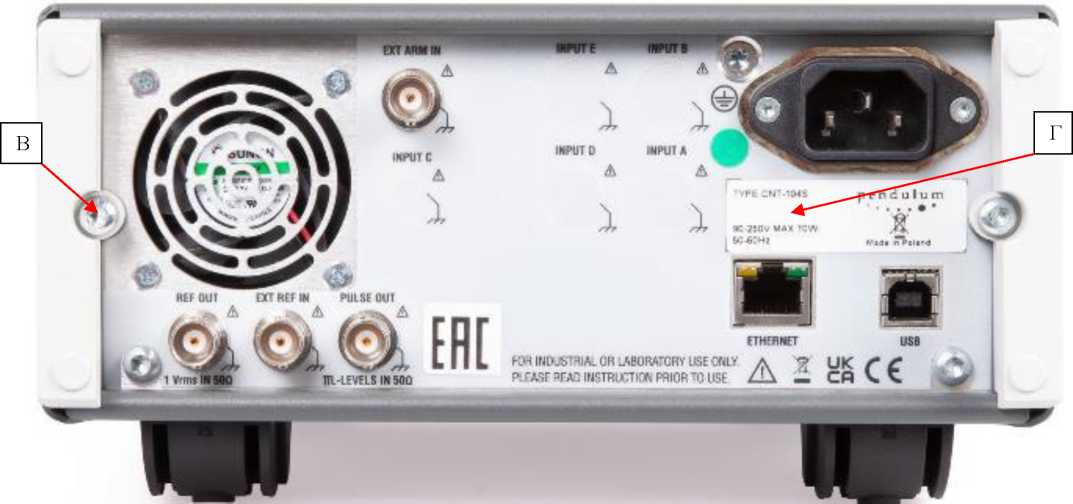

    Рисунок 3 - Вид задней панели частотомеров, место пломбировки от несанкционированного доступа (В) и место нанесения серийного номера (Г)


    Таблица 6 - Комплектность источников питания

    Наименование

    Обозначение

    Количество шт./экз.

    Частотомер универсальный серии CNT-100

    СNТ-102, СNТ-104S 1)

    1

    Сетевой кабель питания

    -

    1

    Руководство по эксплуатации, программное обеспечение (на CD-диске)

    -

    1

    1) В зависимости от заказа


    Таблица 3 -

    и технические

    Наименование характеристики

    Значение

    СNТ-102

    CNT-104S

    1

    2

    3

    Измерительные входы

    A, B (C опция)

    A, B, D, E (C опция)

    Число разрядов при времени измерения 1 с

    12

    Диапазон измерений частоты

    (вход A, B, D, E), Гц, в режиме связи по:

    - постоянному току

    от 0 до 400^106

    - переменному току

    от 10 до 400^106

    Диапазон измерений частоты для входа C, ГГц (Опция 10)

    от 0,1 до 3,0

    Диапазон измерений частоты для входа C, ГГц (Опция 110)

    от 0,1 до 10,0

    Диапазон измерений частоты для входа C, ГГц (Опция 110/15)

    от 10 до 15

    Диапазон измерений частоты для входа C, ГГц (Опция 110/20)

    от 15 до 20

    Диапазон измерений частоты для входа C, ГГц (Опция 110/24)

    от 20 до 24

    Диапазон измерения отношения частот

    от 4,0-10-14 до 2,4-1013

    от 10-9 до 1011

    Диапазон измерений периода (однократное измерение)

    от 2,5 нс до 1000,0 с

    Диапазон измерения периода (усреднённое значение)

    вход A, B, D, E

    от 2,50 нс до 1000,00 с

    вход С (опция 10)

    от 0,33 нс до 1000,00 с

    вход С (опция 110)

    от 0,10 нс до 1000,00 с

    вход С (опция 110/15)

    от 66,66 пс до 1000,00 с

    вход С (опция 110/20)

    от 50,00 пс до 1000,00 с

    вход С (опция 110/24)

    от 41,66 пс до 1000,00 с

    Измерение длительности временного интервала (вход A, B, D, E), нс, не менее

    1,5

    Измерение длительности импульсов (вход A, B, D, E)

    от 1,5 нс до 1000,0 с

    Измерение коэффициента заполнения

    от 0,000001 до 0,999999

    (вход A, B, D, E)

    Измерение фазового сдвига «A относительно B», «B относительно A» в

    диапазоне частот до 300 МГц, °

    от -180 до +180

    таблицы 3

    1

    2                       3

    Чувствительность для входов А, В, D, E, мВскз1), (предусилитель включен):

    - до 100 МГц

    - св. 100 до 200 МГц

    - св. 200 до 400 МГц

    15

    25

    35

    Диапазоны уровней входного сигнала для входа C (опция 10), дБм2), в диапазонах частот:

    • - от 0,1 до 0,3 ГГц

    • - св. 0,3 до 2,5 ГГц

    • - св. 2,5 до 2,7 ГГц

    • - св. 2,7 до 3 ГГц

    от -21 до +35 от -27 до +35 от -21 до +35 от -15 до +35

    Диапазоны уровней входного сигнала для входа C (опция 110), дБм, в диапазонах частот:

    • - от 0,15 до 0,30 ГГц

    • - св. 0,3 до 0,5 ГГц

    • - св. 0,5 до 7,5 ГГц

    • - св. 7,5 до 20 ГГц

    • - св 20 до 22 ГГц

    • - св 22 до 24 ГГц

    от -15 до +20 от -21 до +20 от -27 до +20 от -24 до +20 от -21 до +20 от -15 до +20

    Тип внутреннего опорного генератора (ОГ 3))

    стандартно

    ТСХО4)

    ОСХО5)

    Опц. 30

    ОСХО

    Опц. 40

    Номинальное значение частоты ОГ, МГ ц

    10

    Пределы допускаемого относительного дрейфа частоты за 1 год

    ±1^10-6

    ±5^10-8

    ±1,5^10-8

    Сопротивление входа, Ом, для

    • - входа А, B, D, E

    • - входа С

    50, 1^106

    50

    КСВН входа С, не более

    Опция 10

    Опция 110

    2,5

    2,0

    Рабочие условия эксплуатации

    - температура окружающего воздуха, °С для настольного исполнения при монтаже в приборную стойку -относительная влажность, %

    от 0 до +50 от 0 до +40 от 5 до 75

    таблицы 3

    1

    2

    3

    Диапазон напряжения питающей сети с частотой от 47 до 63 Гц, В

    от 90 до 265

    Потребляемая мощность, Вт, не более

    70

    Габаритные размеры (ширинахвысотахглубина), мм, не более

    210x90x395

    Масса, кг, не более

    3,0

    Примечания:

    • 1) Здесь и далее мВскз - среднее квадратическое значение входного напряжения, мВ

    • 2) Для обозначения единицы абсолютного уровня сигнала по мощности определяемого как 10-1д(Р),где Р - значение мощности, выраженной в милливаттах, используется дБм

    • 3) ОГ - опорный генератор

    • 4) Где TCXO - кварцевый опорный генератор с температурной компенсацией

    • 5) Где OCXO - термостатированный кварцевый опорный генератор

    Таблица 4 - Расчет погрешностей измерения

    Наименование характеристики

    Значение

    1

    2

    Пределы допускаемой суммарной абсолютной погрешности измерения частоты, Гц

    ± (^сист + 2 Л^случ),

    где Лсист - пределы допускаемой систематической абсолютной погрешности измерения частоты, Гц; Лслуч - пределы допускаемой случайной абсолютной погрешности измерения частоты, Гц

    Пределы допускаемой систематической абсолютной

    ±^сист

    N

    SfoT - пределы доп частоты ОГ;

    Fизм - измеренное (с),

    tизм - установленн

    (^/ог^^изм)2+ (2^-10С^^изм)

    \ ^изм        /

    погрешности измерения частоты, Гц

    3              ,где

    ускаемого относительного дрейфа значение частоты (Гц) или периода ое значение времени измерения, с

    Пределы допускаемой случайной абсолютной погрешности измерения частоты, Гц (режим Smart Freq в положении Auto или OFF, время измерения до 200 мс)

    ylEq^ + 2 (ЛТз )2

    ± Лслуч --Fu3M, где

    ИЗМ

    Eq - разрешающая способность измерения (ошибка кванто-вания), с;

    Eq = 7^10-12 с для модификаций CNT-102 и CNT-104S; tизм - установленное значение времени измерения, с; ЛТз - пределы допускаемой абсолютной погрешности, обусловленной системой запуска;

    Fизм - измеренное значение частоты (Гц).

    Пределы допускаемой случайной абсолютной погрешности измерения частоты, Гц (режим Smart Freq в положении Auto или OFF, время измерения свыше 200 мс)

    25 JEq^ + 2(ЛТз)2

    ± Лслуч =------------------Fиз^м, где

    ИЗМ ^lN

    Eq - разрешающая способность измерения, с; tизм - установленное время измерения, с;

    ЛТз - пределы допускаемой абсолютной погрешности, обусловленной системой запуска, с;

    Fизм - измеренное значение частоты (Гц) или периода (с); N = «00.

    ^ИЗМ

    при этом значение N находится в пределах: от 6 до 1000 включ. и до ^^■tu3M-2

    Пределы абсолютной погрешности, обусловленной временем срабатывания системы запуска (далее - системой запуска) ЛТз, с

    ± ЛТз = ТШУМ + Т ДЖИТТЕР , где

    /? 5 IO7 + V

    rj. _ ■yj 2.5V ШУМСИГН

    ТШУМ =         ~

    SXY

    ТджиттЕР - среднее квадратическое значение джиттера на одном периоде, с;

    Vшyмcигн - значение шума на измеряемом сигнале, Вскз; SXY - крутизна сигнала на входе А или В частотомера в точке запуска - X или остановки измерения - Y, В/с;

    SXY = Vpp ■ 2п ■ f для сигналов синусоидальной формы с уровнем запуска равным нулю, где Vpp - значение размаха сигнала на входе, В; f - частота сигнала, Гц.

    Пределы допускаемой суммарной абсолютной погрешности измерения периода, с

    Пределы допускаемой систематической абсолютной погрешности измерения периода, с

    Пределы допускаемой случайной абсолютной погрешности измерения периода, с (режим Smart Freq в положении Auto или OFF, время измерения до 200 мс)

    + {^сист + 2 ^случ},

    где Лсист - пределы допускаемой систематической абсолютной погрешности измерения периода, с; Лслуч - пределы допускаемой случайной абсолютной погрешности измерения периода, с

    1(5/ог„зм)2+(2^1^И0^„зм)2

    ,где

    ±Д         ____________\ ^изм______/_

    —^сис^                3

    SfoF - пределы допускаемого относительного дрейфа частоты ОГ;

    Тизм - измеренное значение периода (с),

    tизм - установленное значение времени измерения, с

    , л           7Вч2+2^(ДТз)2

    ±Дслуч --Гизм,

    ^изм

    где

    Eq - разрешающая способность измерения (ошибка квантования), с;

    Eq = 7^10-12 с для модификаций CNT-102 и CNT-104S; tизм - установленное значение времени измерения, с;

    ^Тз - пределы допускаемой абсолютной погрешности, обусловленной системой запуска;

    Тизм - измеренное значение периода (с)

    Пределы допускаемой случайной абсолютной погрешности измерения периода, с (режим Smart Freq в положении Auto или OFF, время измерения свыше 200 мс)

    25-7яч2+2-(ДТз)2

    ±Дслуч = ———--Гизм,

    где

    Eq - разрешающая способность измерения, с; tизм - установленное время измерения, с;

    АТз - пределы допускаемой абсолютной погрешности, обусловленной системой запуска, с;

    Тизм - измеренное значение периода (с);

    N = «00,

    ^ИЗМ

    при этом значение N находится в пределах: от 6 до 1000 включ. и до ^U,3M^tU3M-2

    Пределы абсолютной погрешности, обусловленной временем срабатывания системы запуска (далее -системой запуска) АТз, с

    ±АТ-3  '\1ТШУМ + ДЖИТТЕР ■. где

    h 5 -10 7 + V

    rj.     _ У! 2,5 10     V ШУМСИГН

    Т ШУМ =         S           5 АДс

    SXY

    Пределы допускаемой суммарной абсолютной погрешности измерения временных интервалов, длительности импульсов, фронта и среза импульсов, с

    Пределы допускаемой систематической абсолютной погрешности измерения временных интервалов, длительности импульсов, фронта и среза импульсов, с

    ТджиттЕР - среднее квадратическое значение джиттера на одном периоде, с;

    Vшyмcигн - значение шума на измеряемом сигнале, Вскз; SXY - крутизна сигнала на входе А или В частотомера в точке запуска - X или остановки измерения - Y, В/с;

    SXY = Vpp 2-- f для сигналов синусоидальной формы с уровнем запуска равным нулю, где Vpp - значение размаха сигнала на входе, В; f - частота сигнала, Гц.

    ± (Асист +1 - ^случ),

    где Лсист - пределы допускаемой систематической абсолютной погрешности измерения временных интервалов, длительности импульсов, фронта и среза импульсов, с;

    Лслуч - пределы допускаемой случайной абсолютной погрешности временных интервалов, длительности импульсов, фронта и среза импульсов, с;

    . .     _ 1лТу2+(5^10-10с)2+(6/огизм)2

    ±^сист                  3             ,где

    АТу - пределы допускаемой абсолютной погрешности, обусловленной синхронизацией с уровнем запуска (далее - уровнем запуска), с;

    5for - пределы допускаемого относительного дрейфа частоты ОГ;

    ТИЗМ - измеренное значение временного интервала, длительности импульса, или фронта и среза импульса, округленное вверх до ближайшего целого значения, с

    Пределы допускаемой абсолютной погрешности, обусловленной уровнем запуска

    ^Ту, с

    Пределы допускаемой случайной абсолютной погрешности измерения временных интервалов, длительности импульсов, фронта и среза импульсов, с

    Пределы допускаемой случайной составляющей погрешности измерения отношения частот (f1/f2)

    Пределы допускаемой суммарной абсолютной погрешности измерения фазового сдвига между двумя сигналами, °

    2

    (V Sx)2 +(V Уу)2

    ±\Ту ^J(^b10 4 +0,5^^гест^

    , где

    UrecT=3^10-2 +0,01^изап - гистерезис по напряжению, при частоте сигнала до 1 кГц, при измерении длительности импульса и коэффициента заполнения, В;

    игест=6^10-3 +0,01^изап - гистерезис по напряжению, при частоте сигнала до 1 кГц для других измерений, В;

    SXY - крутизна сигнала на входе для входа А и (или) В частотомера в точке запуска (X) и остановки (Y)________

    ± ^СЛУЧ =^1 (^ТЗстарт )2 + (^ТЗстоп )2 + Eq^ , где

    ^Тзстарт - пределы абсолютной погрешности, обусловленной системой запуска в точке начала измерения, с

    ^Тзстоп - пределы абсолютной погрешности, обусловленной системой запуска в точке окончания измерения, с;

    Eq - разрешающая способность измерения, с

    ±5случ = 2 • /i J(AT3^i)2 + (ДГз^2)2 + Eq^,

    где

    f1 - частота сигнала, которая делится на частоту f2 сигнала, Гц

    ^T3f 1 - пределы абсолютной погрешности, обусловленной системой запуска для сигнала c частотой f1, с

    ^T3f2- пределы абсолютной погрешности, обусловленной системой запуска для сигнала c частотой f2, с

    Eq - разрешающая способность измерения (ошибка квантования), с_________________________________________

    ± (Дсист +1^случ),

    где Лсист - пределы допускаемой систематической абсолютной погрешности измерения фазового сдвига между двумя сигналами, °;

    Лслуч - пределы допускаемой случайной абсолютной погрешности фазового сдвига между двумя сигналами, °;

    таблицы 4

    1

    2

    Пределы допускаемой систематической абсолютной погрешности измерения фазового сдвига между двумя сигналами, °

    Ieq2 + (5 • 10-10с)2            „

    ±Дсист =1        3         • Еизм 360 , где

    Eq - разрешающая способность измерения; с

    Fизм - значение частоты измеряемых сигналов, Гц.

    Пределы допускаемой случайной абсолютной погрешности измерения фазового сдвига между двумя сигналами, °

    ±ДслуЧ = Jeq2 + (ДГЗстарт)2 + (^ТЗстоп)^ ' ^изм 360°, где

    АТзстарт - пределы абсолютной погрешности, обусловленной системой запуска в точке начала измерения, с

    АТзстоп - пределы абсолютной погрешности, обусловленной системой запуска в точке окончания измерения, с;

    Eq - разрешающая способность измерения (ошибка квантования), с

    F изм - значение частоты измеряемых сигналов, Гц.

    Пределы допускаемой суммарной относительной погрешности измерения коэффициентов заполнения импульсов

    ±(5сист + 2 • 5случ),

    где 5сист - пределы допускаемой систематической относительной погрешности измерения коэффициентов заполнения импульсов;

    5случ - пределы допускаемой случайной относительной погрешности коэффициентов заполнения импульсов.

    Пределы допускаемой систематической относительной погрешности измерения коэффициентов заполнения импульсов

    1 „     = \дт^ + (210-10с)2  „

    ±^сист   -J       3         Л1ЗМ,

    где

    ATJ - пределы допускаемой абсолютной погрешности, обусловленной синхронизацией с уровнем запуска (далее - уровнем запуска), с;

    Fизм - значение частоты измеряемых сигналов, Гц.

    Пределы допускаемой абсолютной погрешности, обусловленной уровнем запуска

    ATy, с

    ATy ^^1-104 + 0,5-игест(V)2 +(VSy)2 , где игест=3^10-2 +0,01^изап - гистерезис по напряжению, при частоте сигнала до 1 кГц, при измерении длительности импульса и коэффициента заполнения, В;

    игест=6^10-3 +0,01^изап - гистерезис по напряжению, при частоте сигнала до 1 кГц для других измерений, В;

    SXY - крутизна сигнала на входе для входа А и (или) В частотомера в точке запуска (X) и остановки (Y)

    Пределы допускаемой случайной относительной погрешности измерения коэффициентов заполнения импульсов

    ±5слуЧ = Jeq2 + (ДГЗстарт)2 + (Д^Зстоп)2 • ^Изм, где

    ^Тзстарт - пределы абсолютной погрешности, обусловленной системой запуска в точке начала измерения, с

    ^Тзстоп - пределы абсолютной погрешности, обусловленной системой запуска в точке окончания измерения, с;

    Eq - разрешающая способность измерения, с

    Fизм - значение частоты измеряемых сигналов, Гц.

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    5

    Средняя наработка на отказ, ч

    10000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
