Номер по Госреестру СИ: 93441-24
93441-24 Счётчики холодной и горячей воды турбинные
(M/ZR)
Назначение средства измерений:
Счётчики холодной и горячей воды турбинные M/ZR (далее - счётчики) предназначены для измерений объёмов холодной и (или) горячей воды.
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 1
Внешний вид.
Счётчики холодной и горячей воды турбинные
Рисунок № 2
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства - 10.10.2029
Номер записи - 195300
ID в реестре СИ - 1420529
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исп. WI-80, исп. WI-65-I, исп. WI-65, исп. WI-200-I, исп. WI-200, исп. WI-125, исп. WI-100-I, исп. WI-100, ZENNER Ду-50, WPH-W-50, WPH-K-50, WPH-K-100, WPD-T50-I ДУ 80, WPD-T50-I ДУ 50, WPD-T50-I Ду 40, WPD-T50-I ДУ 100, WPD-T50-I, WPD-T50-50-I, WPD-T50-250, WPD-T50 ДУ 50,
Производитель
Изготовитель - Фирма "ZENNER Meters (Shanghai) Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок - 160
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 119
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Счётчики холодной и горячей воды турбинные (M/ZR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счётчики холодной и горячей воды турбинные (M/ZR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 114 | 81 | 85 | 29 | 0 | 114 | 85 | 29 | ||
| ООО "МИНОЛЬ ЭНЕРГОСБЕРЕЖЕНИЕ" (RA.RU.311547) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ВОДОМЕР" (RA.RU.312896) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 39 | 38 | 25 | 14 | 0 | 39 | 25 | 14 |
Стоимость поверки Счётчики холодной и горячей воды турбинные (M/ZR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на корпус средства измерений не предусмотрено, знак наносится на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в разделе 3 «Устройство и принцип работы» документа «Счётчики холодной и горячей воды турбинные M/ZR. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Счётчики холодной и горячей воды турбинные M/ZR. Стандарт предприятия.
ПравообладательФирма «ZENNER Meters (Shanghai) Ltd.», Китай
Адрес: No. 15 Dong Xing Road, Songjiang lndustrial Zone, 201613, Shanghai, China Тел. / факс: +86-21-5774 4790
Web-сайт: http://zenner.com
Изготовитель
Фирма “ZENNER Meters (Shanghai) Ltd.», КитайАдрес: No. 15 Dong Xing Road, Songjiang lndustrial Zone, 201613, Shanghai, China Тел. / факс: +86-21-5774 4790
Web-сайт: http://zenner.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: www.kip-mce.ru
Правообладатель
Фирма «ZENNER Meters (Shanghai) Ltd.», КитайАдрес: No. 15 Dong Xing Road, Songjiang lndustrial Zone, 201613, Shanghai, China Тел. / факс: +86-21-5774 4790
Web-сайт: http://zenner.com
Счётчики состоят из корпуса, измерительного узла с турбиной и счётного механизма.
Принцип действия счетчиков основан на измерении скорости вращения турбины под действием потока. Вращение турбины передается на счетный механизм счетчика. Число оборотов турбины, передаваемое на счётный механизм, пропорционально объему прошедшей воды. Счётный механизм счётчиков содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема.
Роликовые указатели объема с цифрами черного цвета служат для указания количества воды в кубических метрах, стрелочные указатели служат для указания объема в долях кубического метра (литрах). В счётном механизме имеется также сигнальная звёздочка, повышающая разрешение счётчика для его настройки, поверки или калибровки.
Счетчики изготавливаются в следующих исполнениях:
- WPH-K-50, WPH-K-65, WPH-K-80, WPH-K-100, WPH-K-125, WPH-K-150, WPH-K-200, WPH-K-250;
- WPH-W-50, WPH-W-65, WPH-W-80, WPH-W-100, WPH-W-125, WPH-W-150, WPH-W-200, WPH-W-250;
- WPH-H-50, WPH-H-65, WPH-H-80, WPH-H-100, WPH-H-125, WPH-H-150, WPH-H-200, WPH-H-250;
- WPD-T50-40; WPD-T50-50, WPD-T50-65, WPD-T50-80, WPD-T50-100, WPD-T50-125, WPD-T50-150, WPD-T50-200, WPD-T50-250;
- WPD-T90-40; WPD-T90-50, WPD-T90-65, WPD-T90-80, WPD-T90-100, WPD-T90-125, WPD-T90-150, WPD-T90-200, WPD-T90-250;
- WSD-40, WSD-50, WSD-65, WSD-80, WSD-100, WSD-150, WSD-200;
- WI-50, WI-65, WI-80, WI-100, WI-125, WI-150, WI-200, WI-250;
- WPV-M-50, WPV-M-65, WPV-M-80, WPV-M-100;
- WPV-R-50, WPV-R-65, WPV-R-80, WPV-R-100;
- Счетчики исполнения WPH предназначены для измерений объема холодной воды (WPH-K), холодной и горячей воды с температурой до 90 °С (WPH-W), холодной, горячей или сетевой воды с температурой до 150 °С (WPH-H), конструктивно имеют извлекаемый измерительный узел.
Счетчики исполнения WPD конструктивно имеют встроенный выпрямитель потока и предназначены для измерений объемов холодной (WPD-T50) и горячей воды (WPD-T90).
Счетчики исполнения WSD конструктивно имеют горизонтальное расположение турбины (ось турбины расположена перпендикулярно по отношению к оси трубопровода). Счетчики WSD устанавливаются только на горизонтальных трубопроводах
Счетчики исполнения WI конструктивно имеют измерительный узел, расположенный в верхней проточной части корпуса, и роликовый указатель, располагаемый в изолированной от проточной части счетчика капсуле. Данная конструкция счетчиков позволяет применять их для измерений объемов холодной воды, содержащей взвешенные частицы (загрязнения) в ирригационных системах, в очистных установках и сооружениях.
Счетчики исполнения WPV конструктивно изготавливаются как комбинированный счётчик, состоящий из основного турбинного счетчика и дополнительного крыльчатого счетчика (WPV-R) или из основного турбинного счетчика и дополнительного роторно-поршневого счетчика (WPV-M), а также переключающего клапана, объединённых в общем фланцевом корпусе. Счетчики предназначены для измерений объемов холодной воды на объектах с большим диапазоном изменения расхода потребляемой воды. Переключающий клапан, в зависимости от величины расхода, направляет поток воды при малых расходах - через дополнительный, а при больших - одновременно через основной и дополнительный счётчики. Объём воды, прошедший через комбинированный счётчик, получают путём суммирования объёмов воды, измеренных дополнительным и турбинным счётчиками воды.
Счетчики могут по заказу оснащаться устройством, формирующим импульсы, пропорциональные измеренному объему воды, имеющие типовое значение «веса» импульса или установленное согласно заказу. Также счетчики могут в соответствии с заказом оснащаться датчиками с числоимпульсным и/или цифровым (M-Bus) выходами либо модулем беспроводного снятия показаний по радиоканалу (стандарта wM-Bus или LPWAN).
Счётчики предназначены для установки, как на горизонтальных, так и на вертикальных трубопроводах (кроме WSD).
Обозначение счётчиков в паспорте и иной документации:
Счётчик холодной и горячей воды M/ZR Y-Х1 X2-X3-ZZZ,
где Y - исполнение счетчика;
Х1 - диаметр условного прохода счётчика в соответствие с таблицей 1, 3, 5, 7 или 8;
Х2 - дополнительные устройства: M-Bus, wM-Bus или LPWAN;
Х3 - «I» с устройством, формирующим импульсы, пропорциональные измеренному объему воды;
ZZZ - значение («вес») импульса в л/имп.

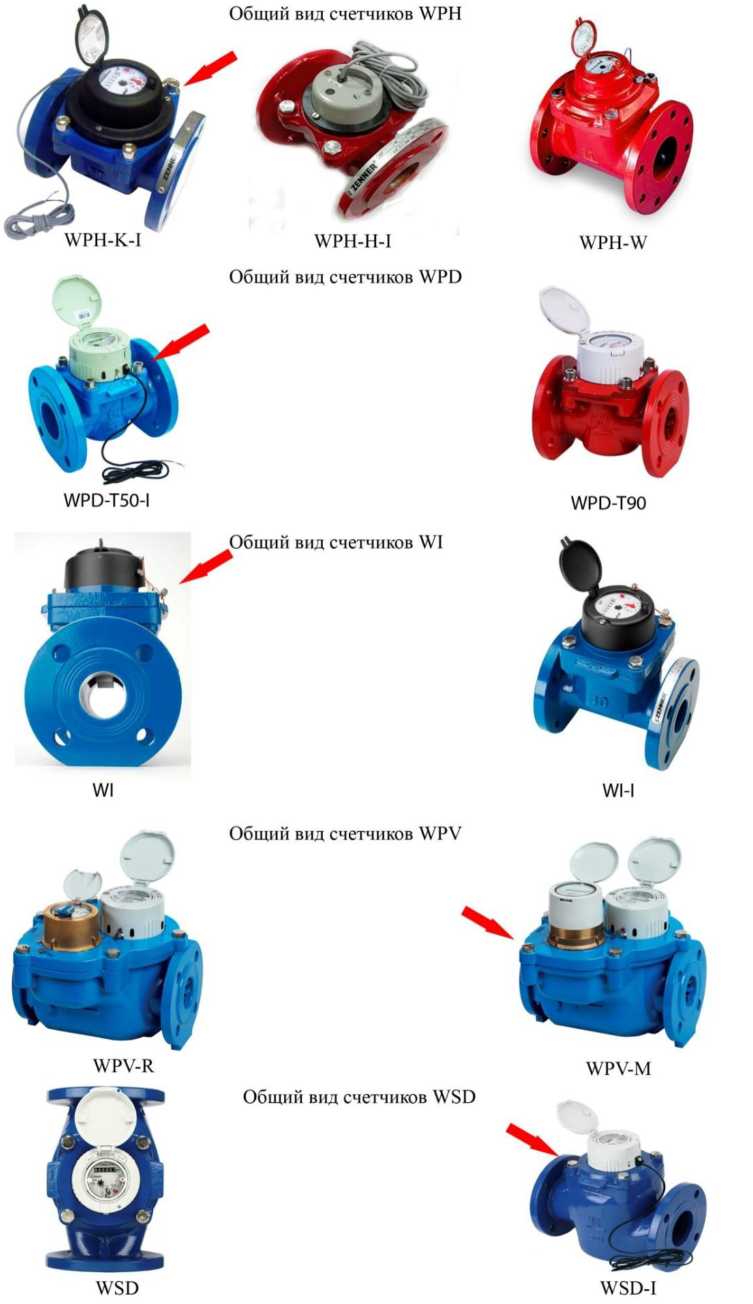

Внешний вид счётчиков изображён на рисунке 1. Для защиты от несанкционированного доступа к механизму счётчиков устанавливается пломба. Места пломбировки счётчиков указано стрелкой на рисунке 1.
Рисунок 1 - Общий вид счетчиков и места установки пломб для защиты от несанкционированного доступа

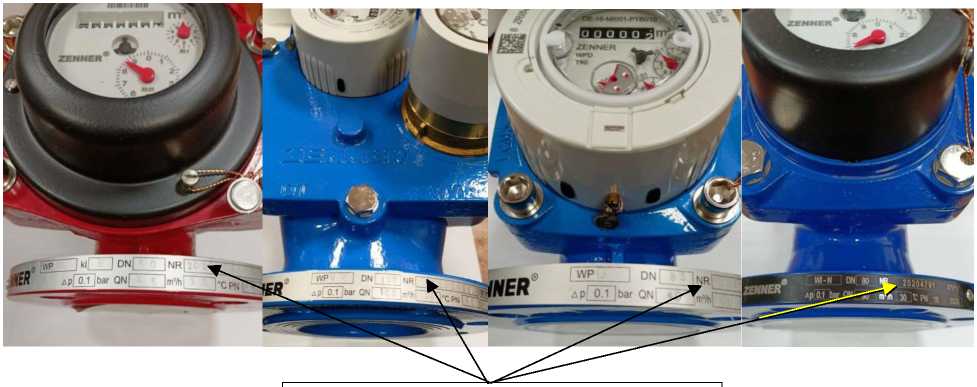

Заводской номер в соответствии с рисунком 2.
цифровом формате наносится на шильдик методом чеканки в
Место нанесения заводского номера
Рисунок 2 - Места расположения заводского номера средства измерений
Нанесение знака утверждения типа и знака поверки на корпус средства измерений не предусмотрено.
Таблица 1 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения
WPH
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | |||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Порог чувствительности, м3/ч, не более |
0,15 |
0,20 |
0,25 |
0,25 |
0,50 |
1,0 |
1,5 |
2,0 |
|
Минимальный расход, Qmin, м3/ч - для WPH-К |
0,45 |
0,75 |
1,20 |
1,80 |
3,0 |
4,5 |
12 |
12 |
|
- для WPH-W |
0,60 |
1,00 |
1,60 |
2,40 |
4,0 |
6,0 |
12 |
16 |
|
- для WPH-Н |
0,60 |
1,00 |
1,60 |
2,40 |
4,0 |
6,0 |
12 |
16 |
|
Переходный расход, Q t, м3/ч - для WPH-К |
3,00 |
5,00 |
8,0 |
12 |
20 |
30,0 |
40,0 |
80 |
|
- для WPH-W |
2,25 |
3,75 |
6,0 |
9,0 |
15 |
22,5 |
37,5 |
60 |
|
- для WPH-Н |
2,25 |
3,75 |
6,0 |
9,0 |
15 |
22,5 |
37,5 |
60 |
|
Номинальный расход, Qном, м3/ч |
15 |
25 |
40 |
60 |
100 |
150 |
200 |
400 |
|
Максимальный расход, Qmax, м3/ч |
30 |
50 |
80 |
120 |
200 |
300 |
400 |
800 |
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | |||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | |||||||
Таблица 2 - Технические характеристики счётчиков воды турбинных M/ZR исполнения WPH
Наименование
Значение параметра для счетчика с диаметром условного прохода (DN)
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Потеря давления при максимальном расходе (Qmax), МПа, не более |
0,06 |
0,06 |
0,03 |
0,02 |
0,02 |
0,02 |
0,01 |
0,01 |
|
Габаритные размеры счётчиков воды, мм, не более | ||||||||
|
- монтажная длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
|
- ширина |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
|
- высота |
200 |
208 |
255 |
275 |
300 |
305 |
375 |
460 |
|
Масса, кг, не более |
13 |
14 |
15 |
18 |
38 |
38 |
49 |
90 |
Цена импульса, л/имп (для WPH-I)
100,1000
* По заказу может быть установлено из ряда от 2,5; 5; 7,5; 10; 25; 50; 75 и т.д., кратно множителю 2,5
Таблица 3 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения WPD
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Порог чувствительности, м3/ч, не |
0,06 |
0,06 |
0,06 |
0,11 |
0,15 |
0,15 |
0,35 |
2,0 |
2,0 |
|
бМоилнееимальный расход, Qmin, м3/ч - для класса В |
0,45 |
0,45 |
0,75 |
1,20 |
1,80 |
3,0 |
4,5 |
6,0 |
12 |
|
- для класса С |
0,09 |
0,09 |
0,15 |
0,24 |
0,36 |
0,6 |
0,9 |
1,2 |
2,4 |
|
Переходный расход, Q t, м3/ч - для класса В |
3,000 |
3,000 |
5,000 |
8,0 |
12 |
20 |
30 |
40 |
80 |
|
- для класса С |
0,225 |
0,225 |
0,375 |
0,6 |
0,9 |
1,5 |
2,25 |
3,0 |
6,0 |
|
Номинальный расход, Qном, м3/ч |
25 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
Максимальный расход, Qmax, м3/ч |
50 |
50 |
80 |
126 |
200 |
320 |
500 |
800 |
1200 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | ||||||||
Таблица 4 - Технические характеристики счётчиков воды турбинных M/ZR исполнения WPD
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Потеря давления при максимальном |
0,06 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,1 |
|
расходе (Qmax), МПа, не более |
6 | ||||||||
|
Габаритные размеры счётчиков воды, мм, не более | |||||||||
|
- монтажная длина |
300 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
|
- ширина |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
|
- высота |
200 |
210 |
220 |
238 |
257 |
267 |
318 |
375 |
460 |
|
Масса, кг, не более |
8,8 |
9,1 |
11,8 |
13,4 |
16,9 |
20,1 |
31,5 |
49,0 |
68,0 |
|
Цена импульса, л/имп (для WPD-I) |
10* | ||||||||
|
Емкость счетного механизма, м3 |
999999,999 | ||||||||
|
Диапазон температур измеряемой среды, °С | |||||||||
|
- для WPD-T50 |
от +5 до +50 | ||||||||
|
- для WPD-T90 |
от +5 до +90 | ||||||||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | ||||||||
счётчиков воды турбинных M/ZR исполнения WI
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
|
Порог чувствительности, м3/ч, не более |
0,25 |
0,30 |
0,30 |
0,5 |
0,5 |
1,5 |
2,5 |
|
Минимальный расход, Qmin, м3/ч |
2,4 |
4,8 |
4,8 |
12 |
12 |
20 |
32 |
|
Переходный расход, Q t, м3/ч |
9,0 |
18 |
18 |
45 |
45 |
75 |
120 |
|
Номинальный расход, Qном, м3/ч |
30 |
50 |
90 |
125 |
175 |
250 |
450 |
|
Максимальный расход, Qmax, м3/ч |
70 |
120 |
120 |
300 |
300 |
500 |
800 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | ||||||
Таблица 6 - Технические
счётчиков воды турбинных M/ZR исполнения WI
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
|
Потеря давления при максимальном расходе (Qmax), МПа, не более |
0,06 |
0,06 |
0,03 |
0,02 |
0,02 |
0,02 |
0,01 |
|
Габаритные размеры счётчиков воды, мм, не более | |||||||
|
- монтажная длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
|
- ширина |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
- высота |
205 |
2013 |
260 |
280 |
295 |
310 |
380 |
|
Масса, кг, не более |
11 |
12 |
14 |
18 |
22 |
27 |
40 |
|
Цена импульса, л/имп (для WI-I) |
100,1000* | ||||||
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) |
|
50 65 80 100 125 150 200 | |
|
Емкость счетного механизма, м3 |
999999,99 |
|
Диапазон температур измеряемой среды, °С |
от +5 до +50 |
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 |
|
Условия эксплуатации:
|
от +5 до +55 95 от 84,0 до 106,7 |
|
* По заказу может быть установлено из ряда от 2,5; 5; 7,5; 10; 25; 50; 75 и т.д., кратно множителю 2,5 | |
Таблица 7 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения WPV-R
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||
|
50 |
65 |
80 |
100 | ||
|
Порог чувствительности, м3/ч, не более |
0,002 |
0,002 |
0,002 |
0,002 | |
|
Минимальный расход, Q1, м3/ч, типовой |
0,025 |
0,025 |
0,025 |
0,025 | |
|
Переходный расход, Q2, м3/ч, типовой |
0,040 |
0,040 |
0,040 |
0,040 | |
|
Номинальный расход, Q3 основного счетчика, м3/ч |
25 |
40 |
63 |
100 | |
|
Типовой диапазон соотношений Q3:Q1, (при горизонтальной и вертикальной установке счетчика) |
R1000 |
R1600 |
R2500 |
R4000 | |
|
Максимальный расход, Q4, м3/ч |
50 |
80 |
126 |
200 | |
|
Нарастающий переключающий расход Qx2, |
от 1,3 до |
от 1,3 до |
от 1,4 до |
от 1,5 до | |
|
м3/ч |
1,6 |
1,6 |
1,7 |
1,7 | |
|
Нарастающий переключающий расход Qxi, |
от 0,7 до |
от 0,7 до |
от 0,9 до |
от 0,9 до | |
|
м3/ч |
1,0 |
1,0 |
1,3 |
1,3 | |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %: | |||||
|
- в диапазоне Q1 < Q < Q2 |
+5 | ||||
|
- в диапазоне Q2 < Q < Q4 |
+2 | ||||
Таблица 8 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения WPV-М
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | |||
|
50 |
65 |
80 |
100 | |
|
Порог чувствительности, м3/ч, не более |
0,005 |
0,005 |
0,005 |
0,005 |
|
Минимальный расход, Qi, м3/ч (при горизонтальной установке счетчика) |
0,05 |
0,05 |
0,05 |
0,05 |
|
Минимальный расход, Qi, м3/ч (при вертикальной установке счетчика) |
0,i0 |
0,10 |
0,10 |
0,10 |
|
Переходный расход, Q2, м3/ч (при горизонтальной установке счетчика) |
0,08 |
0,08 |
0,08 |
0,08 |
|
Переходный расход, Q2, м3/ч (при вертикальной установке счетчика) |
0,i6 |
0,16 |
0,16 |
0,16 |
|
Номинальный расход, Q3 основного счетчика, м3/ч |
25 |
40 |
63 |
100 |
|
Диапазон соотношений Q3:Qi, (при горизонтальной установке счетчика) |
R500 |
R800 |
R1250 |
R2000 |
|
Диапазон соотношений Q3:Qi, (при вертикальной установке счетчика) |
R250 |
R400 |
R630 |
R1000 |
|
Максимальный расход, Q4, м3/ч |
50 |
80 |
126 |
200 |
|
Нарастающий переключающий расход Qx2, м3/ч |
от 1,3 до 1,6 |
от 1,3 до 1,6 |
от 1,4 до 1,7 |
от 1,5 до 1,7 |
|
Убывающий переключающий расход Qxi, м3/ч |
от 0,7 до 1,0 |
от 0,7 до 1,0 |
от 0,9 до 1,3 |
от 0,9 до 1,3 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %: | ||||
|
- в диапазоне Qi < Q < Q2 |
+5 | |||
|
- в диапазоне Q2 < Q < Q4 |
+2 | |||
Таблица 9 - Технические характеристики счётчиков холодной и горячей воды турбинных M/ZR исполнений WPV-R и WPV-М
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | |||
|
50 |
65 |
80 |
100 | |
|
Потеря давления при максимальном расходе |
0,04 |
0,06 |
0,06 |
0,06 |
|
(Q4), МПа, не более | ||||
|
Габаритные размеры счётчиков воды, мм, не более - монтажная длина |
270 |
300 |
300 |
360 |
|
- ширина |
260 |
260 |
260 |
260 |
|
- высота WPV-R |
270 |
270 |
280 |
290 |
|
WPV-М |
250 |
250 |
260 |
270 |
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||
|
50 |
65 |
80 |
100 | ||
|
Масса, кг, не более |
20 |
21 |
22 |
26 | |
|
Емкость счетного механизма, м3 | |||||
|
- основного счетчика |
999999,999 | ||||
|
- дополнительного |
99999,9999 | ||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +50 | ||||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | ||||
|
Условия эксплуатации: | |||||
|
- диапазон температур окружающей среды, °С |
от +5 до +55 | ||||
|
- относительная влажность при 35 °С, не более |
95 | ||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||
Таблица 10 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнений
WSD
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||
|
40 |
50 |
65 |
80 |
100 |
150 |
200 | |
|
Порог чувствительности, м3/ч, не более |
0,05 |
0,05 |
0,065 |
0,1 |
0,11 |
0,25 |
0,45 |
|
Минимальный расход, Qmin, м3/ч класс С |
0,09 |
0,09 |
0,15 |
0,24 |
0,36 |
0,9 |
1,2 |
|
Переходный расход, Qt, м3/ч класс С |
0,225 |
0,225 |
0,208 |
0,32 |
0,512 |
1,264 |
2,032 |
|
Номинальный расход, Qном, м3/ч |
25 |
25 |
40 |
63 |
100 |
250 |
400 |
|
Максимальный расход, Qmax, м3/ч |
50 |
50 |
80 |
126 |
200 |
500 |
800 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | ||||||
Таблица 11 - Технические
Продолжение таблицы 11
Наименование
Значение параметра для счетчика с диаметром условного прохода (DN)
|
40 |
50 |
65 |
80 |
100 |
150 |
200 | |
|
Габаритные размеры счётчиков воды, мм, не более - монтажная длина |
245 |
280 |
300 |
370 |
370 |
500 |
500 |
|
- ширина |
165 |
165 |
185 |
200 |
220 |
285 |
340 |
|
- высота |
230 |
238 |
248 |
300 |
316 |
455 |
574 |
|
Масса, кг, не более |
7 |
13 |
18 |
21 |
24 |
58 |
94 |
Цена импульса, л/имп
10; 100; 1000*
Емкость счетного механизма, м3
999999,999
от +5 до +50
от +5 до +55
95
от 84,0 до 106,7
Диапазон температур измеряемой среды, °С__________
Максимальное рабочее давление измеряемой среды, МПа_______
Условия эксплуатации:
-
- диапазон температур окружающей среды, °С
-
- относительная влажность при
35 °С, не более
-
- атмосферное давление, кПа * По заказу может быть установлено из ряда от 2,5; 5; 7,5; 10; 25; 50; 75 и т.д., кратно множителю
2,5
