Сведения о средстве измерений: 93489-24 Расходомеры многофазные

Номер по Госреестру СИ: 93489-24
93489-24 Расходомеры многофазные
(МФР.0704-01)

Назначение средства измерений:
Расходомеры многофазные МФР.0704-01 (далее - расходомеры) предназначены для измерения в групповых замерных установках, а также на выкидных линиях скважин без предварительной сепарации: -   массы и массового расхода нефтегазоводяной смеси (далее - НГВС) за вычетом попутного нефтяного газа; -   массы и массового расхода НГВС за вычетом массы воды и попутного нефтяного газа; -   объёма и объёмного расхода свободного попутного нефтяного газа.

сертификация программного обеспечения
Внешний вид. Расходомеры многофазные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры многофазные
Рисунок № 1
Внешний вид. Расходомеры многофазные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Расходомеры многофазные
Рисунок № 2

Общие сведения

Дата публикации - 09.09.2025
Срок свидетельства - 16.10.2029
Номер записи - 195302
ID в реестре СИ - 1420536
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МФР.0704-01,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1354 дн.

Наличие аналогов СИ: Расходомеры многофазные (МФР.0704-01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79608-20
20.11.2030
Влагомеры многофазные поточные, "КВАЛИТЕТ" ВМП.0704
Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет") (РОССИЯ г. Москва)
ОТ
МП
3 года
93489-24
16.10.2029
Расходомеры многофазные, МФР.0704-01
Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет") (РОССИЯ г. Москва)
ОТ
МП
4 года

Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).

По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры многофазные (МФР.0704-01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ГМС НЕФТЕМАШ"
(RA.RU.311402)
  • МФР.0704-01
  • 1 1 1 0 0 0 0 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • МФР.0704-01
  • 2 2 0 0 2 2 0

    Стоимость поверки Расходомеры многофазные (МФР.0704-01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) расходомеров осуществляет управление функциями расходомеров, собирает и обрабатывает получаемые данные и передает их в системы верхнего уровня.

    Наименования ПО и идентификационные данные указаны в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование внешнего ПО

    SetupMfTool

    Номер версии (идентификационный номер внешнего ПО)

    V.1.0.1 и выше

    Цифровой идентификатор ПО (md5)

    5f159f81e8678787d1620e7e99192a5a

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    Наносится на фирменную табличку, прикрепленную к корпусу ПВ расходомера, методом гравировки и типографским методом на титульном листе формуляра и руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.1.2 «Общие сведения» документа «Расходомер многофазный МФР.0704-01. Руководство по эксплуатации» КПБТ.421350.001 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п.6.2.1, п.6.5);

    ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»;

    ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

    КПБТ.421350.001 ТУ «Расходомер многофазный МФР.0704-01. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Квалитет» (ООО «Квалитет»)

    ИНН 7723804052

    Юридический адрес: 119435, г. Москва, ул. Малая Пироговская, д. 13, стр. 1, помещ. 101

    Изготовитель

    Общество с ограниченной ответственностью «Квалитет» (ООО «Квалитет»)
    ИНН 7723804052
    Адрес: 119435, г. Москва, ул. Малая Пироговская, д. 13, стр. 1, помещ. 101
    Телефон: +7 495 252 01 33
    E-mail: info@qualitetsystem.ru

    Испытательный центр

    Всероссийский    научно-исследовательский    институт расходометрии -
    филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
    Факс: +7(843) 272-00-32
    E-mail: office@vniir.org

    Правообладатель

    Общество с ограниченной ответственностью «Квалитет» (ООО «Квалитет»)
    ИНН 7723804052
    Юридический адрес: 119435, г. Москва, ул. Малая Пироговская, д. 13, стр. 1, помещ. 101

    Принцип действия расходомера основан на измерении комплексного сопротивления и электрической емкости скважинного продукта, протекающего между электродами модуля измерительного, а также на измерении давлений в трубопроводе и трубе Вентури.

    Расходомеры состоят из поточного вычислителя (далее - ПВ), соединённого кабелями с модулем томографическим (далее - МТ) и модулем трубы Вентури (далее - МТВ).

    МТ предназначен для непрерывного измерения переменных первичных данных электрических характеристик многофазной среды (комплексного сопротивления, емкости) в потоке нефтегазоводяной продукции нефтяной скважины.

    МТВ предназначен для измерения параметров газожидкостной смеси (измерения перепада давления в трубе Вентури, давления и температуры), сбора, обработки полученных данных и передачи результатов обработки в поточный вычислитель.

    ПВ предназначен для сбора и обработки данных в непрерывном режиме, получаемых от модулей измерительных и передачи результатов измерения в информационную систему.

    Заводской номер расходомеров наносится ударным способом или методом лазерной гравировки на табличку, которая крепится на поточном вычислителе. Формат нанесения заводского номера - цифровой.

    Общий вид расходомера и место обозначения заводского номера приведены на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено.

    С целью предотвращения несанкционированного доступа к программному обеспечению расходомера заводом изготовителем пломбируется поточный вычислитель. Место пломбирования показаны на рисунке 2. Способ нанесения пломб указан в руководстве по эксплуатации на расходомеры.

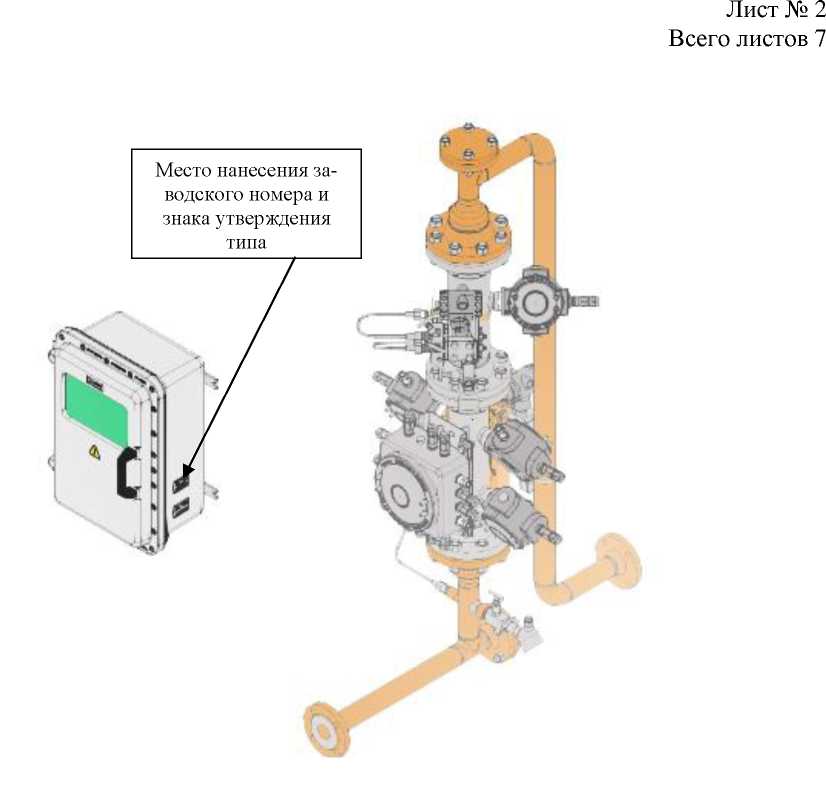

    Внешний вид. Расходомеры многофазные (МФР.0704-01), http://oei-analitika.ru

    Рисунок 1 - Общий вид расходомеров и место обозначения заводского номера и знака утверждения типа

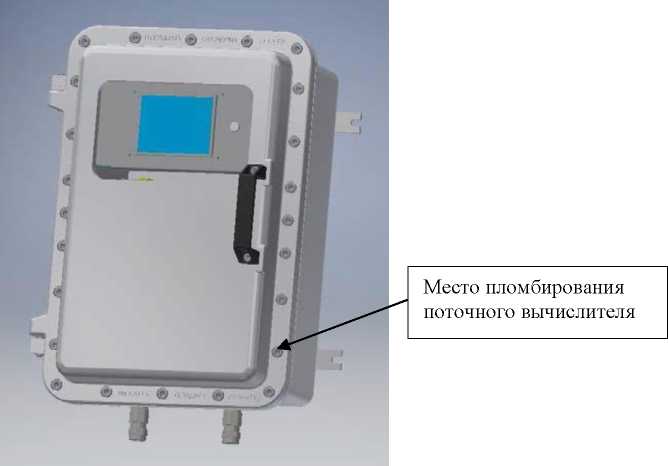

    Внешний вид. Расходомеры многофазные (МФР.0704-01), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного доступа

    Структура записи условного обозначения расходомеров, в зависимости от типоразмера и варианта исполнения: Расходомер многофазный МФР.0704-01.ХХ-ОП

    ▲ ▲

    Расходомер многофазный

    Номинальное давление PN, МПа

    Условный внутренний диаметр DN, мм

    Исполнение

    ХХ

    4,0

    50

    -

    6,3

    50

    01

    4,0

    80

    02

    6,3

    80

    03

    4,0

    100

    04

    6,3

    100

    05

    Код «ОП» указывается при заказе расходомера общепромышленного исполнения

    Пример условного обозначения: «Расходомер многофазный МФР.0704-01.01».

    В примере приведено обозначение расходомера МФР.0704-01.01 с диаметром условного прохода 50 мм, рассчитанным на эксплуатацию трубопроводе с давлением, не превышающим 6,3 МПа.


    Комплектность расходомера приведена в таблице 5.

    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество, шт. (экз.)

    Расходомер многофазный МФР.0704-01

    -

    1

    Руководство по эксплуатации

    КПБТ.421350.001 РЭ

    1

    Формуляр

    КПБТ.421350.001 ФО

    1

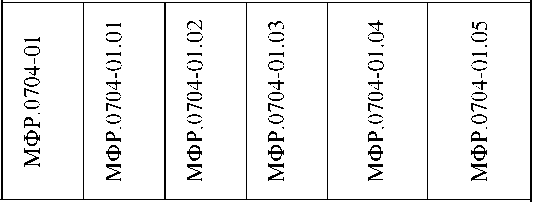

    Метрологические и основные технические характеристики расходомеров, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.
