Номер по Госреестру СИ: 93491-24
93491-24 Спектрометры рентгенофлуоресцентные микрофокусные
(МС50)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные микрофокусные МС50 (далее - спектрометры) предназначены для измерений интенсивностей аналитических линий химических элементов и, путем их пересчета, определения массовой концентрации элементов, содержащихся в образце. Образцы могут находиться в твердой или жидкой фазе, в том числе спектрометры могут использоваться для анализа нефти и нефтепродуктов.
Внешний вид.
Спектрометры рентгенофлуоресцентные микрофокусные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные микрофокусные
Рисунок № 2
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195304
ID в реестре СИ - 1420538
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Амтертек" (ООО "Амтертек")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные микрофокусные (МС50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Амтертек" (ООО "Амтертек")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93491-24 16.10.2029 |
Спектрометры рентгенофлуоресцентные микрофокусные, МС50 Общество с ограниченной ответственностью "Амтертек" (ООО "Амтертек") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Спектрометры рентгенофлуоресцентные микрофокусные (МС50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрометры рентгенофлуоресцентные микрофокусные (МС50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) «PXRF» является специализированным ПО, предназначено для управления спектрометром и проведения качественного и
количественного анализа спектров характеристического рентгеновского излучения, получаемого из измерительного тракта детектора рентгеновского излучения.
может быть использовано отдельно
Метрологически значимая часть ПО спектрометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных
ПО «PXRF» не
от спектрометра.
изменений.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PXRF |
|
Номер версии (идентификационный номер) ПО |
5.0.0 и выше |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на боковую панель измерительного модуля в виде наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе 20384385.265153.010.РЭ «Спектрометры рентгенофлуоресцентные микрофокусные МС50. Руководство по эксплуатации», раздел 2 «Проведение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.53-010-20384385-2021 Спектрометры рентгенофлуоресцентные микрофокусные МС50. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Амтертек» (ООО «Амтертек»)
ИНН 7725406515
Юридический адрес: 115191, г. Москва, ул. Рощинская 2-я, д. 4, эт. 5, помещ. IA, к. 1, каб. 503
Тел.: +7-977-287-6340
E-mail: info@amtertek.com
Сайт: amtertek.ru
Изготовитель
Общество с ограниченной ответственностью «Амтертек» (ООО «Амтертек»)ИНН 7725406515
Юридический адрес: 115191, г. Москва, ул. Рощинская 2-я, д. 4, эт. 5, помещ. IA, к. 1, каб. 503
Адрес места осуществления деятельности: 125459, г. Москва, Походный пр-д, д. 23, оф. 107
Тел.: +7-977-287-6340
E-mail: info@amtertek.com
Сайт: amtertek.ru
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)Адрес: 119421, г. Москва, ул. Новаторов, д. 40, к. 1
Тел./Факс: (495) 935-97-77
E-mail: nicpv@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Амтертек» (ООО «Амтертек»)ИНН 7725406515
Юридический адрес: 115191, г. Москва, ул. Рощинская 2-я, д. 4, эт. 5, помещ. IA, к. 1, каб. 503
Тел.: +7-977-287-6340
E-mail: info@amtertek.com
Сайт: amtertek.ru
Принцип работы спектрометров основан на возбуждении излучением рентгеновской трубки характеристического рентгеновского излучения атомов исследуемого образца и регистрации вторичного флуоресцентного излучения полупроводниковым детектором. Регистрируемый спектр образца обрабатывается персональным компьютером, причем программа обработки позволяет автоматически идентифицировать линии излучения элементов и рассчитывать площади этих линий. Спектрометр снабжен рентгеновской оптикой, позволяющей фокусировать излучение рентгеновской трубки на образце в пятно субмиллиметрового размера.
Площади аналитических линий определяются концентрациями соответствующих элементов, содержащихся в анализируемом образце. В конечном итоге результаты анализа состава образца могут быть получены в виде таблицы значений концентраций определяемых элементов, выведены на экран компьютера или распечатаны на принтере.
Спектрометры выпускаются в 2-х модификациях: МС50М и МС50В, которые отличаются тем, что исследуемые образцы находятся на воздухе или в условиях контролируемой среды (камера образцов вакуумируется либо производится напуск выбранного газа) соответственно.
Спектрометры выполнены в настольном исполнении. Спектрометры состоят из измерительного модуля, персонального компьютера для обработки измерительной информации, а также форвакуумного насоса для модификации МС50В. В состав измерительного модуля входят: детектор рентгеновского излучения энергодисперсионного типа, рентгеновская трубка с высоковольтным источником питания, поликапиллярная рентгеновская оптика, коллиматоры, фильтры, цифровой оптический микроскоп и система позиционирования образцов.
В спектрометрах применяется 3-х координатный моторизованный столик с возможностью автоматической юстировки образца и проведения картирования исследуемой поверхности, цифровая камера с возможностью фото и видео регистрации.
При работе спектрометров обеспечиваются безопасные условия труда оператора. При максимальных значениях мощности рентгеновской трубки мощность эквивалентной дозы рентгеновского излучения в любой доступной точке на расстоянии 10 см от элементов конструкции спектрометра не превышает 0,9 мкЗв/ч.
Пломбирование спектрометров не предусмотрено. Заводской номер в цифровом формате и год изготовления нанесены методом лазерной гравировки на шильдик, расположенный на задней панели измерительного модуля. Нанесение знака поверки на спектрометры не предусмотрено. Общий вид измерительного модуля спектрометров, место нанесения знака утверждения типа и место нанесения заводского номера приведены на рисунках 1 и 2.

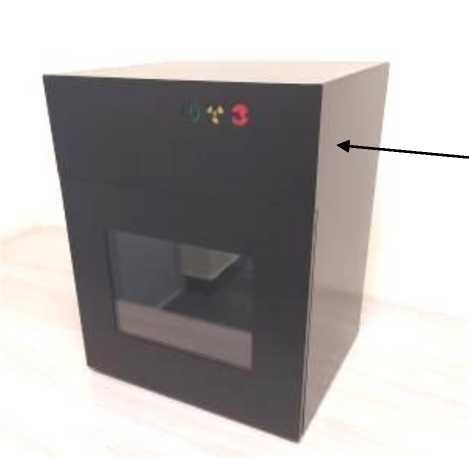

Рисунок 1 - Общий вид измерительного модуля спектрометра
место нанесения знака утверждения типа
место нанесения заводского номера

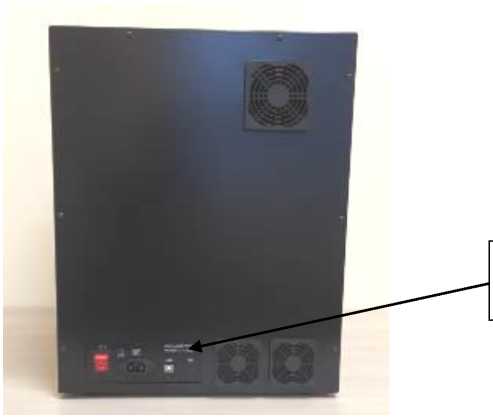

Рисунок 2 - Место нанесения заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Относительное среднее квадратическое отклонение выходного сигнала*, %, не более |
1 |
|
Чувствительность на Ка линии Mn, имп/(с^мкА^%), не менее |
60 |
|
Энергетическое разрешение по Ка линии Mn, эВ, не более |
135 |
|
*на Ка линии Mn для стандартного образца с аттестованным значением массовой доли марганца 1,77 %. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
МС50М |
МС50В | |
|
Анализируемые элементы |
от Mg до U |
от С до U |
|
Материал анода рентгеновской трубки |
Mo, Rh, Ag, W, Cu | |
|
Максимальная мощность рентгеновской трубки, Вт |
50 | |
|
Диапазон перемещения моторизованного столика объектов, мм
|
100 (опционально 500) 100 (опционально 500) 60 (опционально 250) | |
|
Минимальный размер рентгеновского пятна на образце, мкм |
10 | |
|
Масса измерительного модуля, кг, не более |
45 | |
|
Габаритные размеры измерительного модуля (ДхШхВ), мм, не более |
560x560x250 | |
|
Условия эксплуатации:
|
от +15 до +35 от 10 до 80 | |
|
Параметры электрического питания: - напряжение питания от однофазной сети переменного тока частотой (50±1) Гц, В |
от 207 до 253 | |
|
Потребляемая мощность, В^А, не более |
250 |
500 |
